Gerätemanagement
3.2 Konfigurieren des Geräts

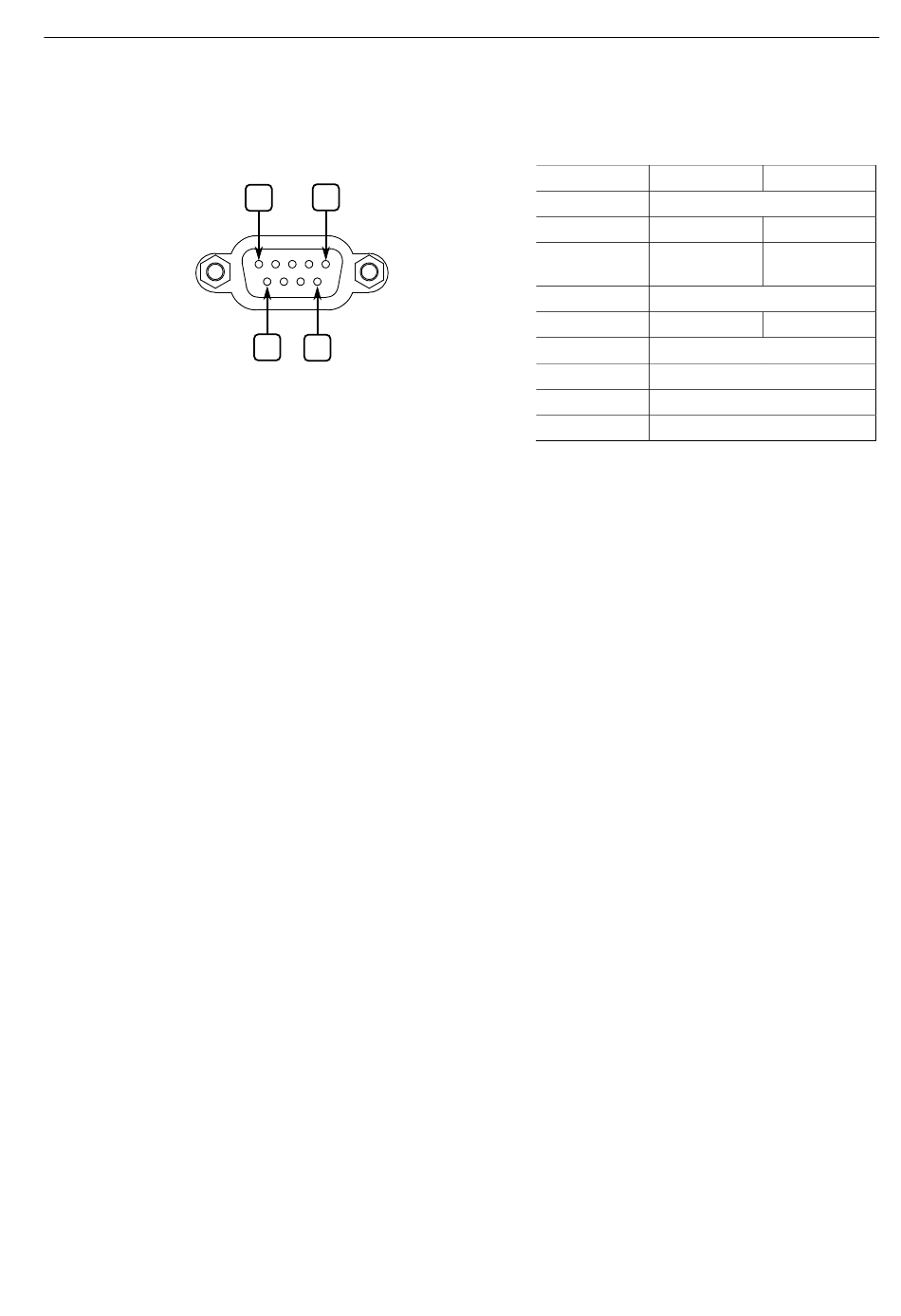

Der serielle Konsolenport implementiert RS232 DCE auf einem DB9-Steckverbinder.
Der Port hat die folgende Pinbelegung:
Abbildung 3.1
a
Intern verbunden.
b
Intern verbunden.
Ethernet-Ports
Verbinden Sie einen beliebigen verfügbaren Ethernet-Port am Gerät mit einem
Management-Switch und greifen Sie über die IP-Adresse des Geräts auf die Konsole
und die Webschnittstellen des RUGGEDCOM RS930W zu. Die werkseitig eingestellte
IP-Adresse für den RUGGEDCOM RS930W lautet https://192.168.0.1.
Weitere Informationen über verfügbare Ports finden Sie unter "Kommunikations-
Ports" (Seite 21).
3.2
Konfigurieren des Geräts
Sobald das Gerät installiert und mit dem Netzwerk verbunden ist, muss es
konfiguriert werden. Das gesamte Konfigurationsmanagement erfolgt über die
RUGGEDCOM RS930W-Schnittstelle. Weitere Informationen zur Konfiguration des
Geräts finden Sie im "RUGGEDCOM ROS Konfigurationshandbuch" für die installierte
Softwareversion.
20
1
5
9
6
Serieller DB9-Konsolenport
Pin
Bezeichnung
a
1
Reserviert (nicht anschließen)
2
TX
3
RX
a
4
Reserviert (nicht anschließen)
5
GND
a
6
Reserviert (nicht anschließen)
b
7
Reserviert (nicht anschließen)
b
8
Reserviert (nicht anschließen)
9
Reserviert (nicht anschließen)
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1035-13
Beschreibung
Daten senden
Daten
empfangen
Signalmasse
RUGGEDCOM RS930W
