5.4

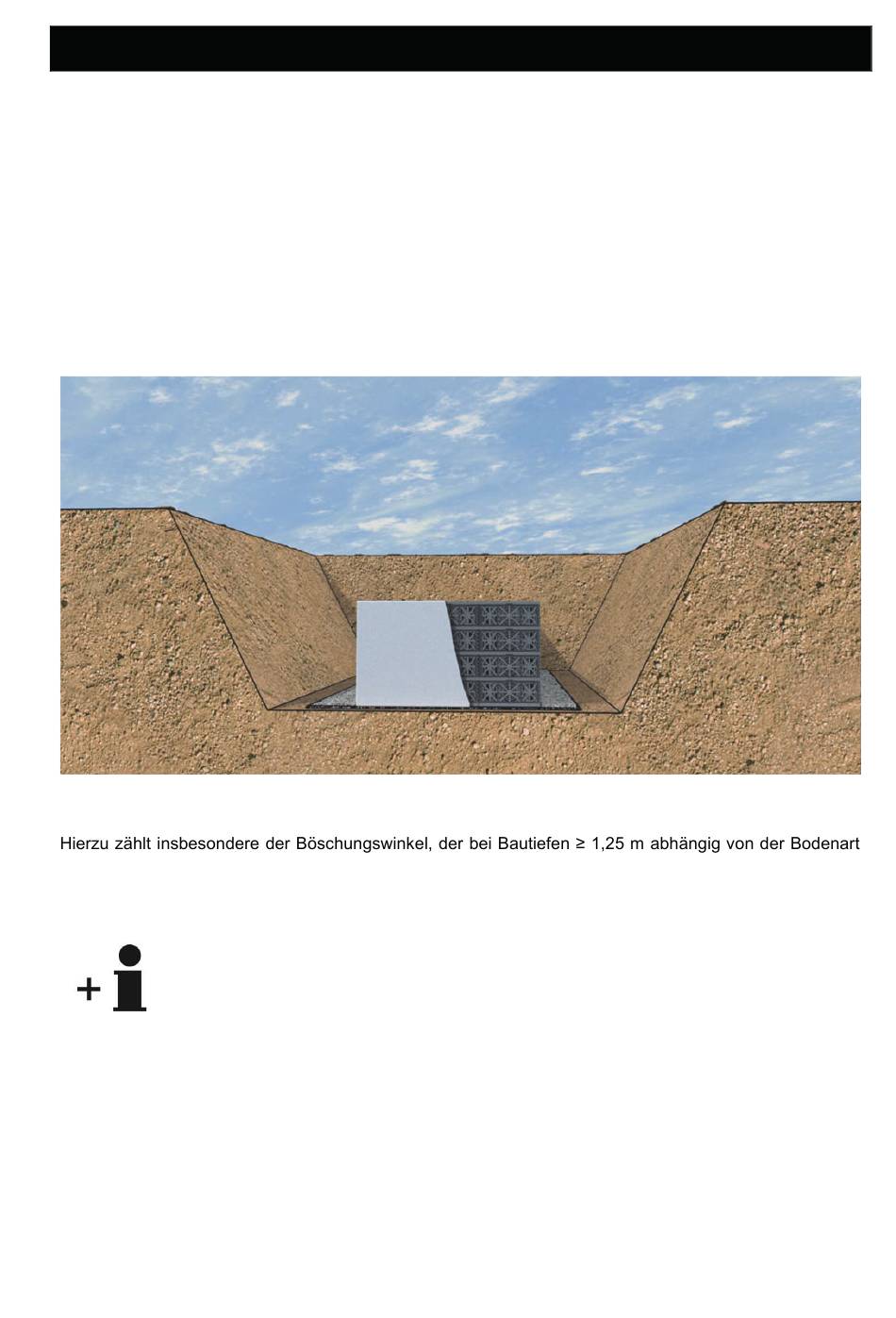

Abmessungen der Baugrube

Die Dimensionierung der Rigole erfolgt gemäß Arbeitsblatt DWA A-138 (siehe Abschnitt 1.1). Für eine kos-
tenfreie Dimensionierung kontaktieren Sie uns.
Die Abmessung der Baugrubensohle richtet sich nach der o. g. Dimensionierung wie folgt:
- Länge der Rigole (Dimensionierung)
- Breite der Rigole (Dimensionierung)
Die Baugrubenhöhe richtet sich nach der Anzahl der Lagen, Verkehrsbelastung und geplanten Anschluss-
höhen bzw. - schächten.
Die Baugrube muss zudem entsprechend nach DIN 4124 „Baugruben und Gräben" ausgeführt werden.
gewählt werden muss.
Anmerkung:
Wenn Sie Fragen zu Rückhaltesysteme haben, wenden Sie sich bitte an das technische
Team von GRAF.
5. Standortwahl
+ 1,0 m Arbeitsraum (umlaufend)
+ 1,0 m Arbeitsraum (umlaufend)
9 / 72
