7.2.2 Wechsel der Luftrichtung
Durch Umsetzen des Lüfters ist es möglich, die Luftrichtung des
Gerätes umzukehren.
Die geänderte Luftführung ist bei der Anlagenplanung zu berück-
sichtigen. Weitere Angaben in dieser Anweisung bezogen auf
Ansaug- und Ausblasöffnung bleiben unverändert bestehen.
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
ACHTUNG!
Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und
fachkundigen Kundendienst durchgeführt werden.

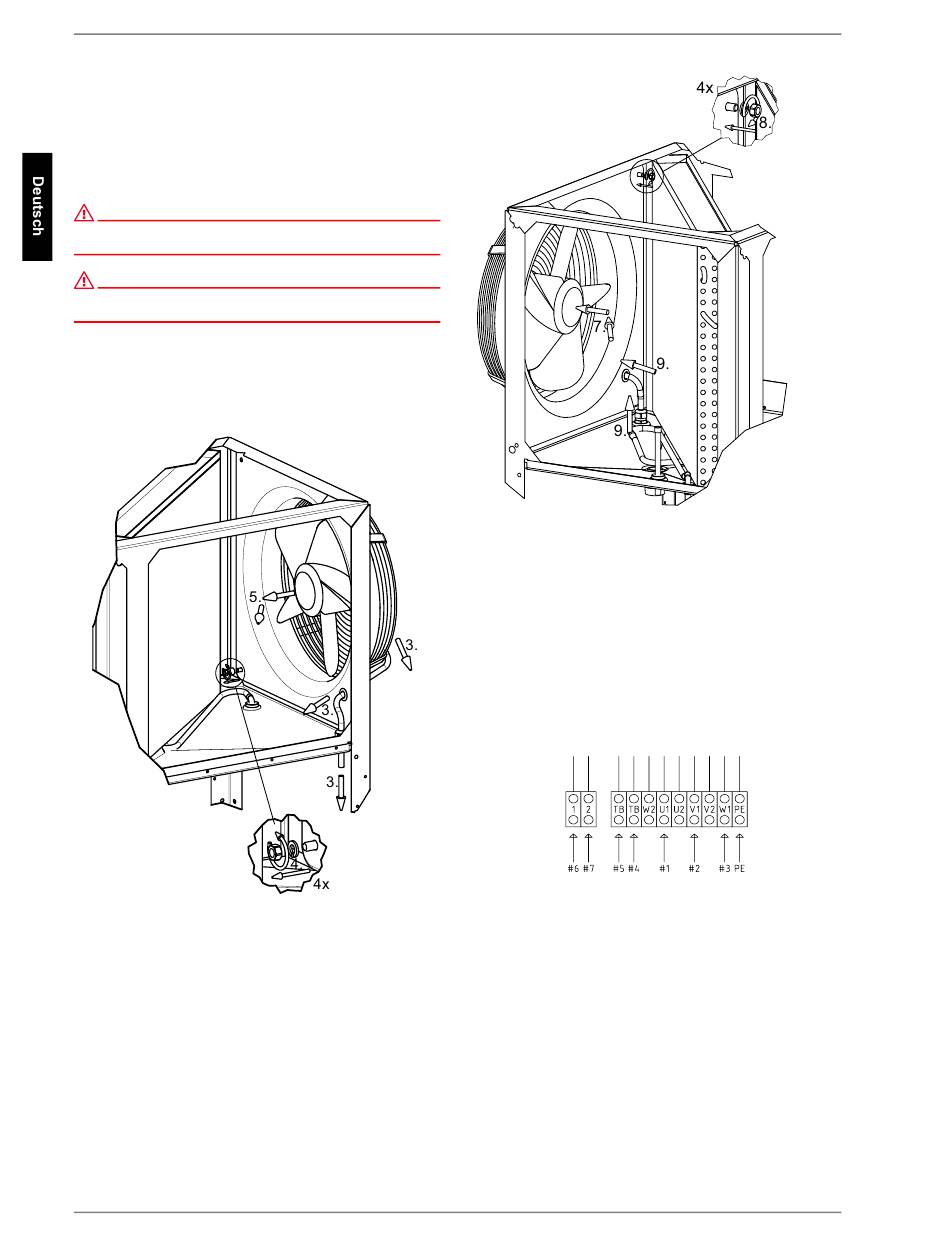

Dazu sind folgende Arbeitsschritte nötig:
1)
Fassadenteile vorne und links erst unten und dann oben ab-
nehmen.
2)
Klemmkasten am Ventilator öffnen und Zuleitung abklem-
men.
3)
Zuleitung aus Klemmkasten, Düsenblech und Kondensat-
wanne nach unten zurückziehen.
4)
Mutter und Federring an vier Ecken des Ventilators lösen.
5)
Ventilator etwa eine Düsenlänge ins Gerät ziehen und nach
vorne aus dem Gerät herausnehmen. Verdampfer vor Be-
schädigung schützen.
6)
Dichtstopfen aus hinterer Kabelverschraubung der Konden-
satwanne entnehmen und in vordere Verschraubung einset-
zen.
DE-8
All manuals and user guides at all-guides.com
7)
8)
9)
10) Kabel im Klemmkasten des Ventilators verklemmen (An-
11) Dichtheit des Klemmkastens und aller Kabelverschraubun-
12) Fassadenteile anschrauben.
452161.66.02 · FD 9601
Ventilator auf gleiche Weise wieder von links ins Gerät
schieben und nach hinten auf vorhandene Schrauben auf-
stecken. Dabei auf die Lage der Kabeleinführung achten.
Verdampfer vor Beschädigung schützen.
Ventilator mit gleichen Federringen und Muttern an den vier
Ecken festziehen.
Kabel in dargestellter Weise durch Kondensatwanne, Dü-
senblech und Klemmkasten einführen und Verschraubun-
gen festziehen. Kabel darf keinen Kontakt zu heißen Rohr-
leitungen (Heißgasleitung) im Gerät haben.
schluss siehe Darstellung, Rechtsdrehfeld beachten) und
Klemmkastendeckel aufschrauben.
gen sicherstellen.
