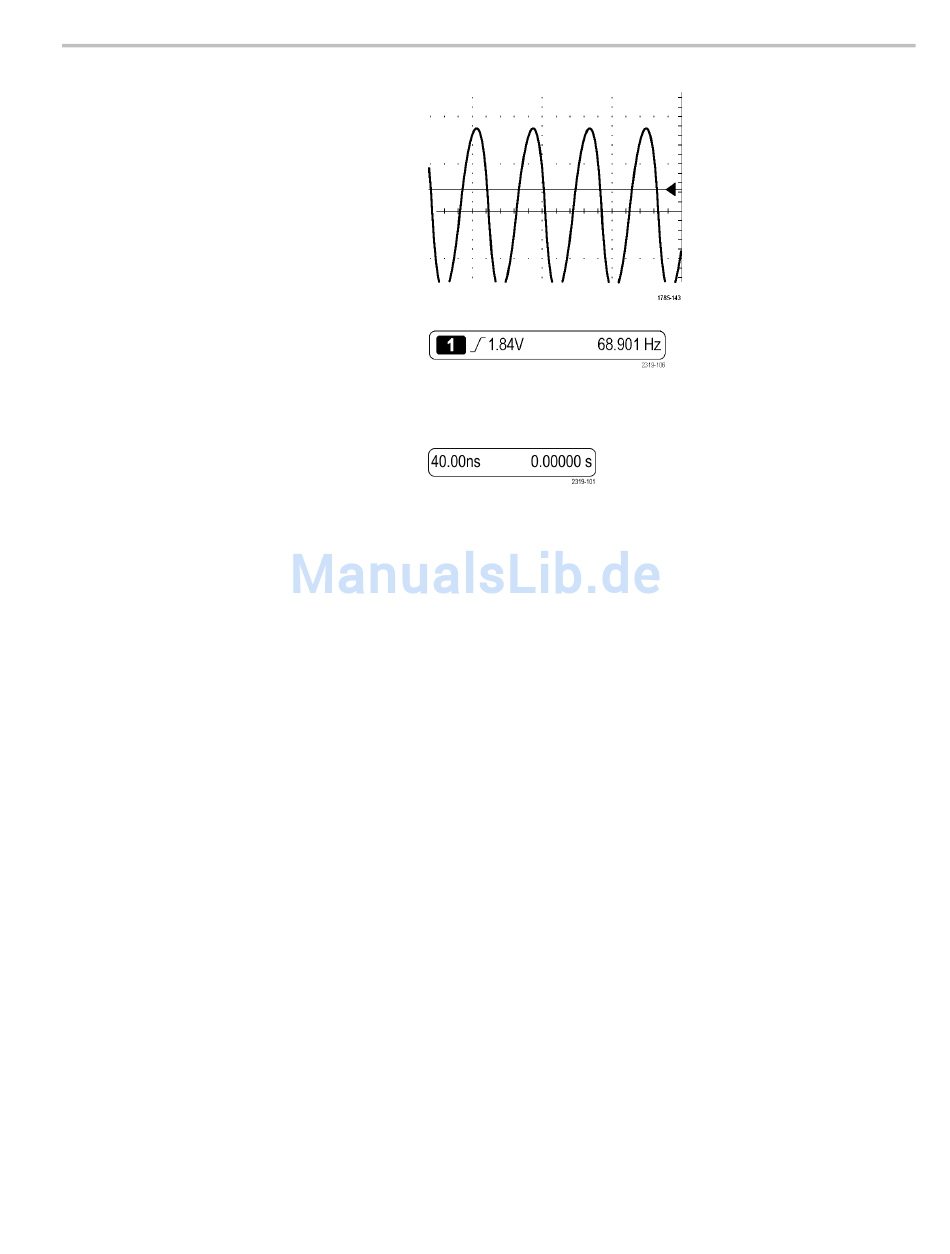

8. Das Symbol für den Triggerpegel zeigt
den Triggerpegel des Signals an. Die
Symbolfarbe entspricht der Farbe des
Triggerquellkanals.
9. Die Triggeranzeige gibt Triggerquelle,
-flanke und -pegel sowie die Frequenz
für einen Flankentrigger an. Die
Triggeranzeigen für andere Triggertypen
geben auch andere Parameter an.
10. Die Anzeige für die horizontale
Position/Skala gibt auf der oberen Zeile
die Horizontalskala (einstellbar mit dem
Drehknopf Horizontalskala) an.
Bei aktiviertem Verzögerungsmodus
zeigt die untere Zeile die
Zeit vom T-Symbol bis zum
Dehnungspunktsymbol (einstellbar
mit dem Drehknopf Horizontale
Position) an.
Über die horizontale Position können
Sie zusätzliche Verzögerungen
zwischen dem Triggerzeitpunkt und
der eigentlichen Erfassung der Daten
einfügen. Stellen Sie eine negative Zeit
ein, um mehr Vortriggerinformationen zu
erfassen.
Bei deaktiviertem Verzögerungsmodus
zeigt die untere Zeile die Zeitposition
des Triggers innerhalb der Erfassung als
Prozentwert an.
