Analysieren von Signaldaten
Aliasing
Die größte Frequenz im FFT-Spektrum wird als Nyquist-Frequenz bezeichnet. Frequenzanteile über der Nyquist-Frequenz
werden auf dem Bildschirm als unter der Nyquist-Frequenz liegend angezeigt. Dies wird als Aliasing bezeichnet. Um Aliasing
auszuschalten, versuchen Sie es mit folgenden Maßnahmen:
Stellen Sie die FFT so ein, dass die Nyquist-Frequenz über den Hauptfrequenzanteilen Ihres Signals liegt. Passen Sie
dazu die horizontale Zeit an. Diese wirkt sich auf die Nyquist-Frequenz aus.
Verwenden Sie den FilterVu-Tiefpassfilter, um Aliasing für das Quellsignal auszuschalten. Stellen Sie dazu die
Filterfrequenz auf den Mindestwert ein (bei ausgeschaltetem Zoom und laufenden Erfassungen). Alias-Frequenzen
werden auf höchstens 1 % ihrer ursprünglichen Amplitude reduziert. Bei Verwendung einer Filterfrequenz, die oberhalb
des Mindestwerts liegt, kann Aliasing zwar reduziert, aber nicht völlig ausgeschaltet werden.
Erkennen und ignorieren Sie die Aliasfrequenzen.
HINWEIS.
Die Nyquist-Frequenz entspricht der Hälfte der Abtastrate. Wenn die FFT an einem Signal mit reduzierter
Auflösung vorgenommen wird, entspricht die Nyquist-Frequenz der Hälfte der reduzierten Abtastrate des Signals, und nicht
der Hälfte der vollständigen Abtastrate des Oszilloskops.
Schnelltipps
Verwenden Sie die Zoomfunktion bei Bedarf zusammen mit dem Horizontal-Bedienelementen Position und Skala,
um das FFT-Signal zu vergrößern und zu positionieren.
Mit der dBV Eff-Standardskala können Sie eine detaillierte Ansicht mehrerer Frequenzen auch dann anzeigen, wenn
deren Amplituden sehr unterschiedlich sind. Mit der linearen Eff-Skala können Sie zu Vergleichszwecken eine
Gesamtansicht aller Frequenzen anzeigen.

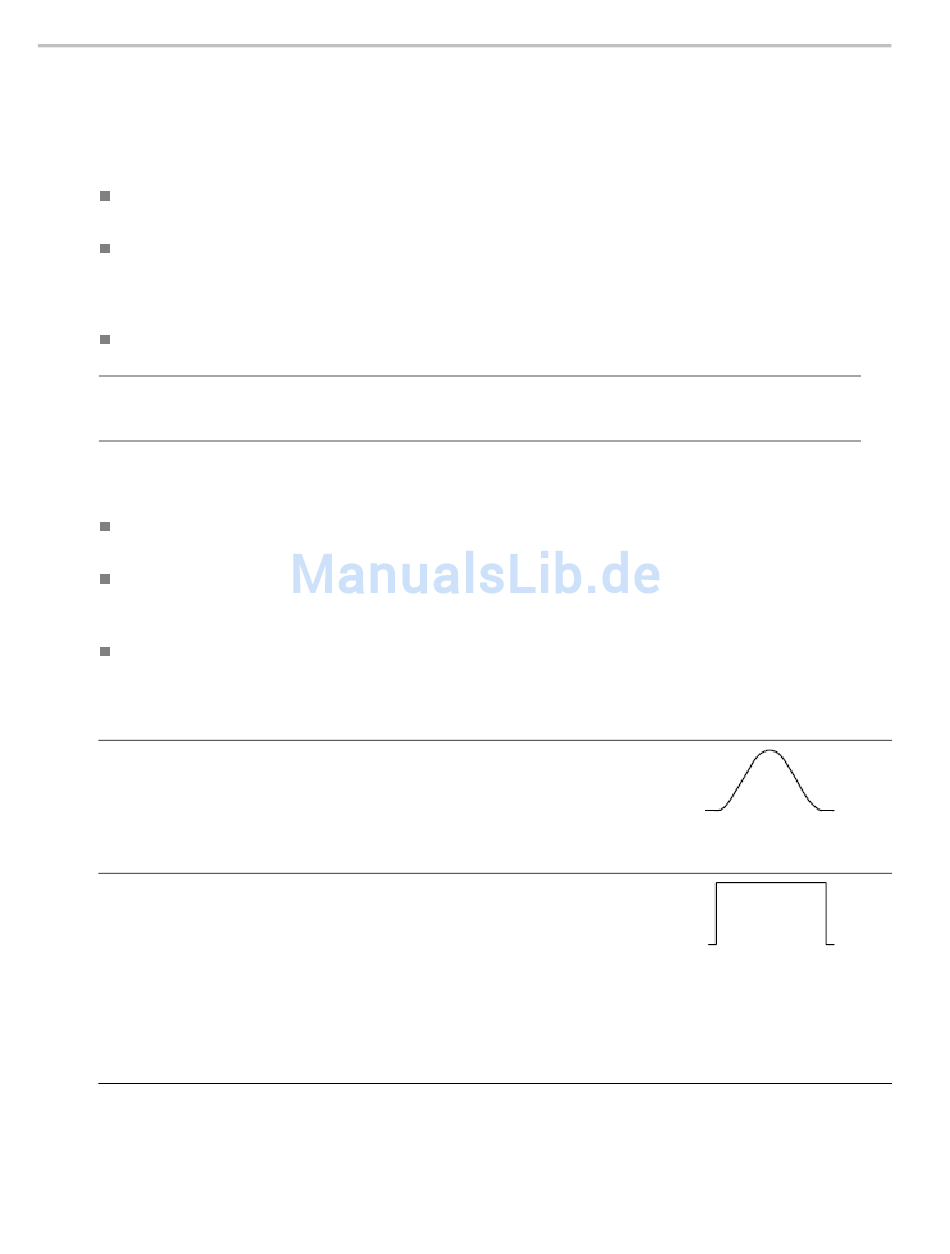

Die FFT-Funktion weist vier Fenster auf. Jedes stellt einen Kompromiss zwischen Frequenzauflösung und
Größengenauigkeit dar. Die Auswahl des Fenster hängt von den zu messenden Werten und den Eigenschaften des
Quellsignals ab. Wählen Sie das passende Fenster anhand der folgenden Kriterien aus.
Beschreibung
Hanning
Dieses Fenster eignet sich sehr gut zum Messen der Amplitudengenauigkeit, aber weniger
zum Auflösen von Frequenzen.
Verwenden Sie „Hanning" zum Messen von Sinus-, periodischem und unkorreliertem
Schmalbandrauschen. Dieses Fenster eignet sich für Störspitzen oder Bursts, wobei die
Signalpegel vor und nach dem Ereignis signifikante Unterschiede aufweisen.
Rectangular
Dies ist der geeignetste Fenstertyp zum Auflösen von Frequenzen, die sehr nahe an einem
einzigen Wert liegen, jedoch am ungeeignetsten zum genauen Messen der Amplitude
solcher Frequenzen. Es ist der optimale Typ zum Messen des Frequenzspektrums sich nicht
wiederholender Signale und zum Messen von Frequenzanteilen, die der Gleichstromfrequenz
ähneln.
Verwenden Sie „Rectangular", um Störspitzen oder Bursts zu messen, wobei die Signalpegel
vor und nach dem Ereignis fast gleich sind. Verwenden Sie dieses Fenster auch für
Sinussignale gleicher Amplitude mit nahe beieinander liegenden Frequenzen sowie für
unkorreliertes Breitbandrauschen mit sich relativ langsam änderndem Spektrum.
110
Benutzerhandbuch für Oszilloskope der Serien DPO2000 und MSO2000
Fenster
