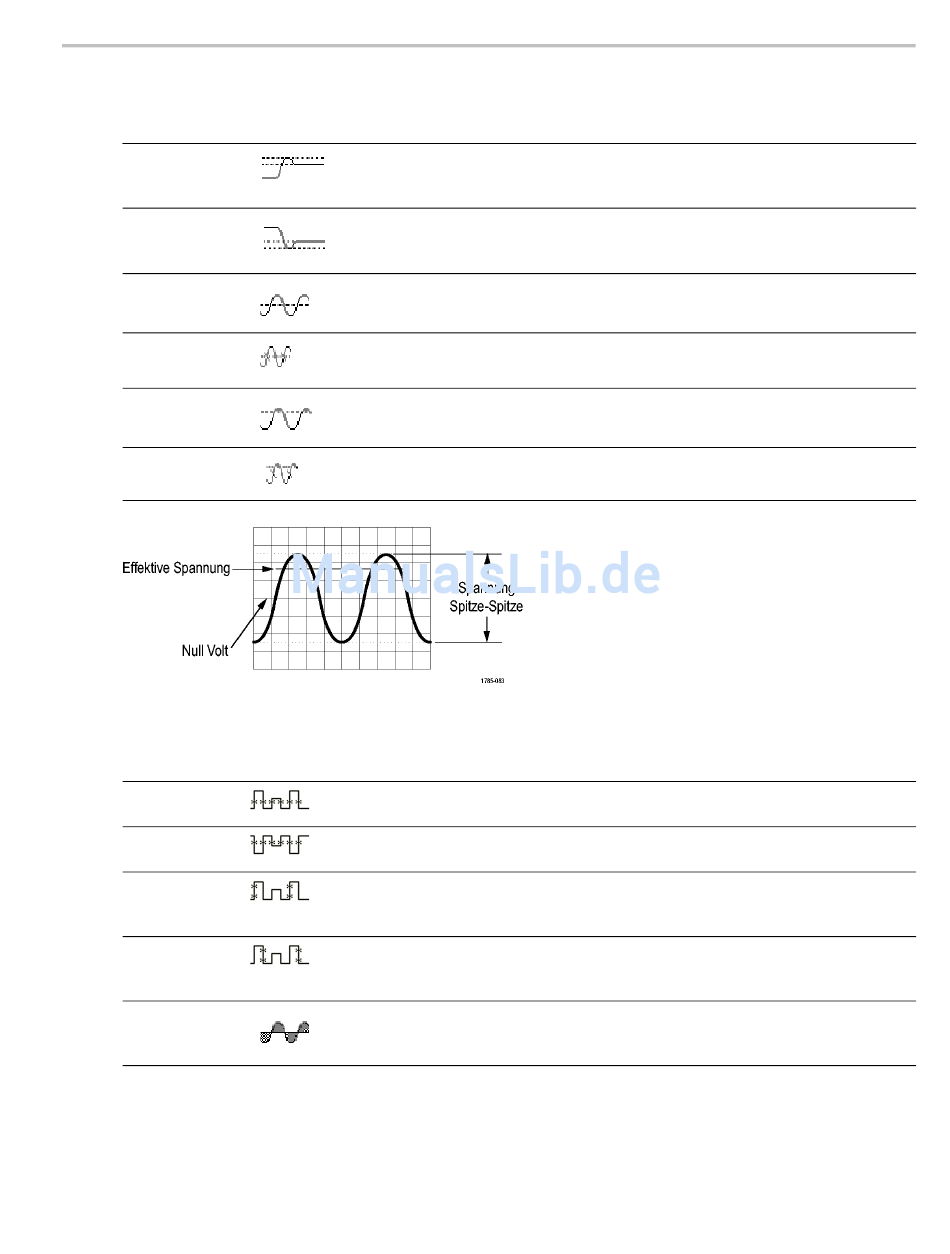

Amplitudenmessungen (Fortsetzung)
Messung
Positives Über-
schwingen
Negatives
Überschwin-
gen
Mittelwert
Zyklusmittel-
wert
Eff
Zyklus-
Effektivwert
Verschiedene Messungen
Messung
Positive
Impulszählung
Negative
Impulszählung
Steigende
Flankenzäh-
lung
Fallende
Flankenzäh-
lung
Fläche
Benutzerhandbuch für Oszilloskope der Serien DPO2000 und MSO2000
Beschreibung
Dieser Wert wird über ein gesamtes Signal oder einen gesamten getorten Bereich
gemessen und wird angegeben als:
Positives Überschwingen = (Maximum – Hoch) / Amplitude x 100 %.
Dieser Wert wird über ein gesamtes Signal oder einen gesamten getorten Bereich
gemessen und wird angegeben als:
Negatives Überschwingen = (Niedrig – Minimum) / Amplitude x 100 %.
Der über das gesamte Signal oder den gesamten getorten Bereich gebildete
arithmetische Mittelwert.
Der über den ersten Zyklus des Signals oder des getorten Bereichs gebildete
arithmetische Mittelwert.
Die über das gesamte Signal oder den gesamten getorten Bereich gemessene echte
Effektivwertspannung.
Die über den ersten Zyklus des Signals oder des getorten Bereichs gemessene echte
Effektivwertspannung .
Beschreibung
Die Anzahl der positiven Impulse, die über den mittleren Referenzübergang im Signal-
oder Gate-gesteuerten Bereich hinausgeht.
Die Anzahl der negativen Impulse, die unter dem mittleren Referenzübergang im Signal-
oder Gate-gesteuerten Bereich liegen.
Die Anzahl der positiven Übergänge von einem niedrigen Referenzwert zu einem hohen
Referenzwert im Signal- oder Gate-gesteuerten Bereich.
Die Anzahl der negativen Übergänge von einem hohen Referenzwert zu einem niedrigen
Referenzwert im Signal- oder Gate-gesteuerten Bereich.
Eine zeitabhängige Spannungsmessung. Die Messung ermittelt die Fläche während der
Dauer des gesamten Signals oder des getorten Bereichs in Voltsekunden. Die Fläche
oberhalb von Masse ist positiv und die Fläche unterhalb von Masse ist negativ.
Analysieren von Signaldaten
99
