So richten Sie Busparameter ein:

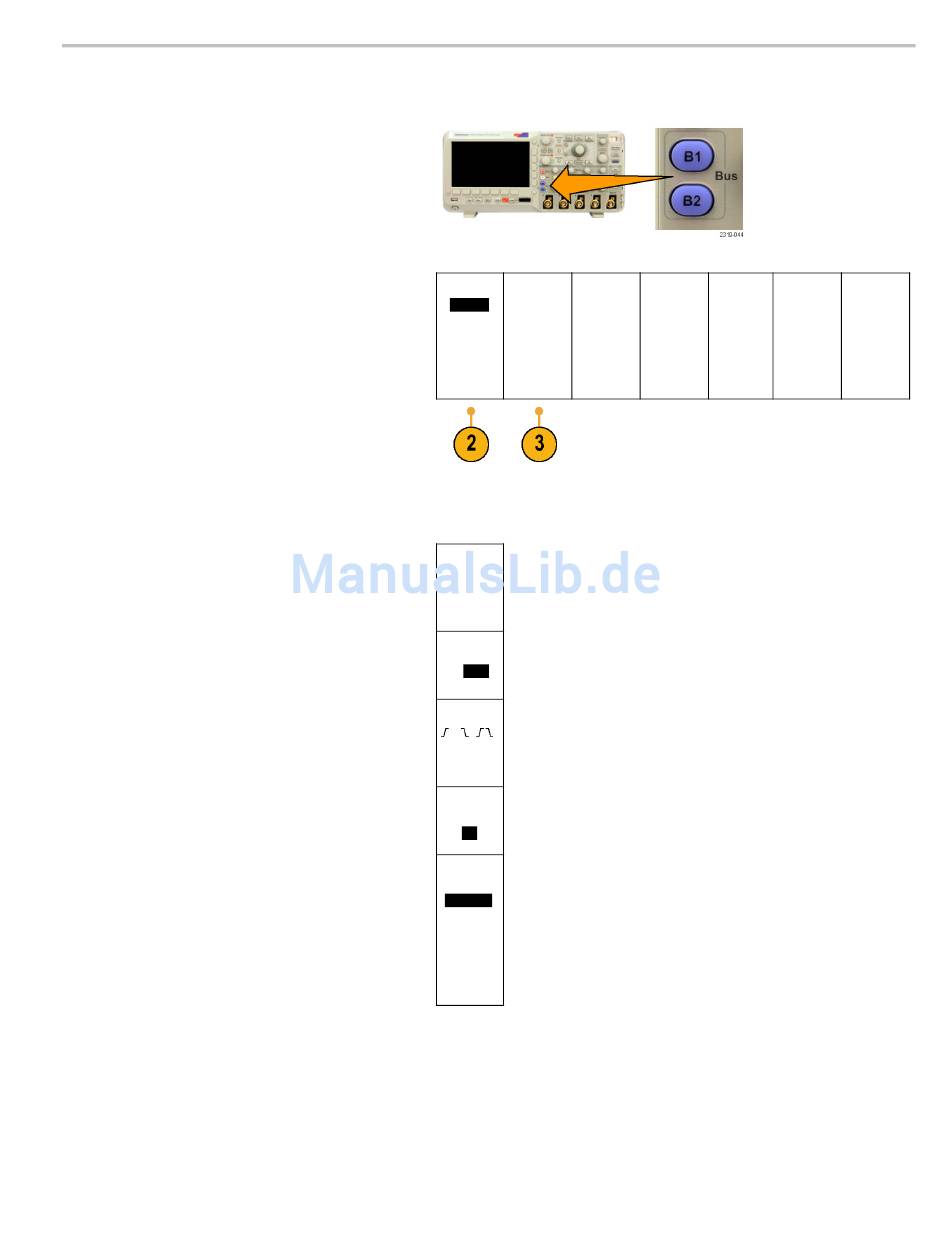

1. Drücken Sie B1 oder B2, um das Busmenü
im unteren Rahmen anzuzeigen.
2. Drücken Sie Bus. Drehen Sie den
Mehrzweck-Drehknopf a, um durch die
Liste der Bustypen zu blättern und den
gewünschten Bus auszuwählen: Paralleler
Bus (nur Serie MSO2000), I
RS-232 oder LIN.
Welche Menüelemente angezeigt werden,
hängt vom Oszilloskop-Modell und den
installierten Anwendungsmodulen ab.
3. Drücken Sie Eingänge definieren. Die
Optionen hängen vom ausgewählten Bus ab.
Definieren Sie mithilfe der Tasten auf dem
seitlichen Rahmen die Parameter für die
Eingänge, z. B. spezielle Signale für einen
analogen oder digitalen Kanal.
Wenn Sie Parallel auswählen, drücken Sie
die Taste auf dem seitlichen Rahmen, um
Getaktet zu aktivieren bzw. zu deaktivieren.
Drücken Sie die Taste auf dem seitlichen
Rahmen, um die Taktflanke zum Takten der
Daten auszuwählen: ansteigende Flanke,
abfallende Flanke oder beide Flanken.
Drehen Sie den Mehrzweck-Drehknopf a,
um die Anzahl der Datenbits im parallelen
Bus auszuwählen.
Wählen Sie durch Drehen des
Mehrzweck-Drehknopfs a das gewünschte,
zu definierende Bit aus.
Wählen Sie durch Drehen des
Mehrzweck-Drehknopfs b den gewünschten
analogen oder digitalen Kanal als Quelle für
das Bit aus.
Benutzerhandbuch für Oszilloskope der Serien DPO2000 und MSO2000
B1
Parallel
C, SPI, CAN,
2
Eingänge
definieren
Getaktet
Ja|Nein
Taktflanke
Anzahl der
Datenbits
16
Bits
definieren
(a) Bit 15
(b) D15
Eingänge
Schwellenw.
definieren
Erfassen von Signalen
B1 Be-
Bus-
Ereignista-
zeichng.
anzeige
belle
Parallel
53
