Montage
18

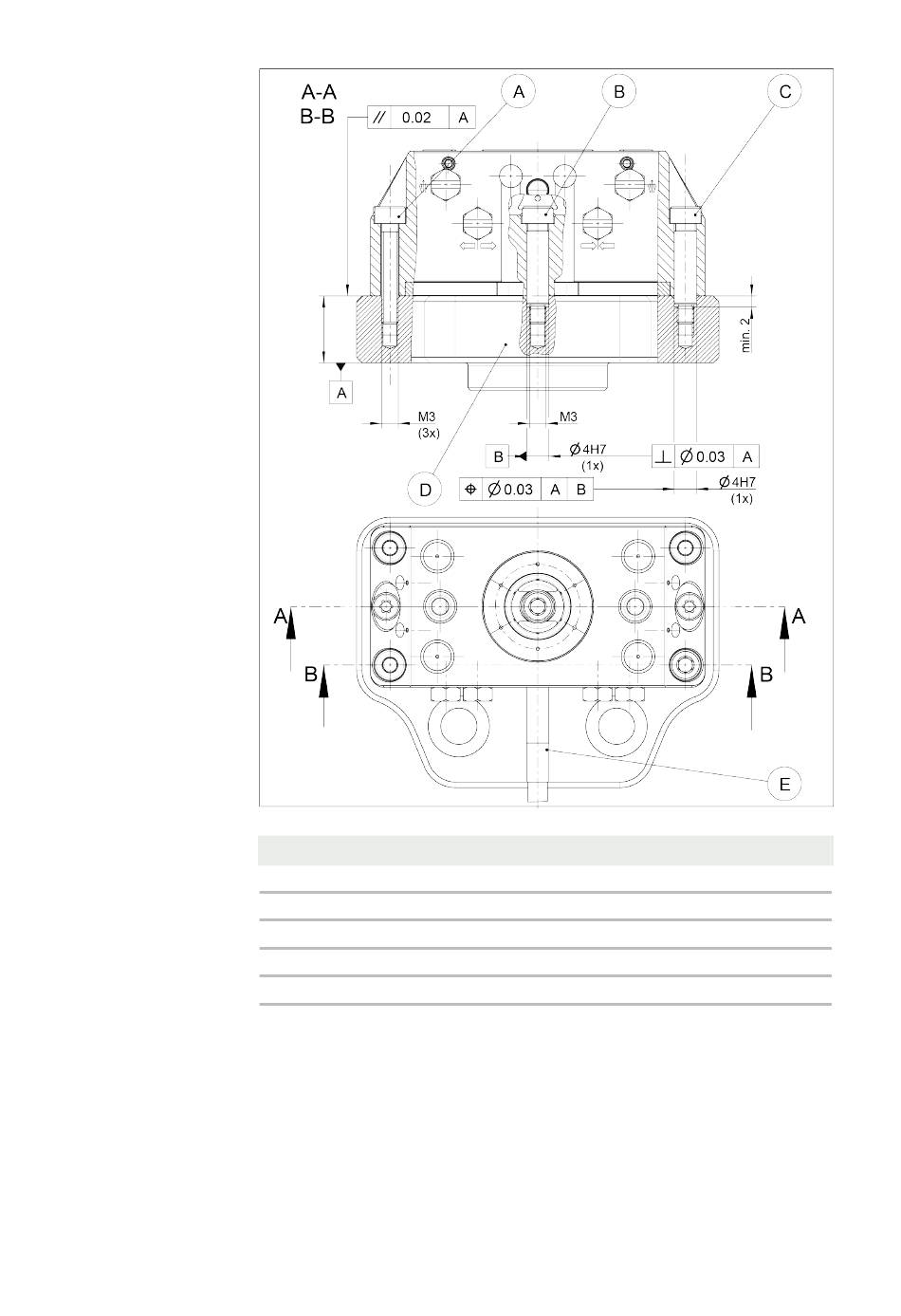

Befestigung
Pos.
Beschreibung
A
Zylinderschraube (3x)
B
Passschraube zur Zentrierung in Mittelachse
C
Passschraube zur Lageorientierung diagonal versetzt
D
Kundenspezifischer Roboterflansch
E
Sensorkabel
Der Luftanschluss erfolgt standardmäßig über die seitlichen
Anschlussbohrungen M3. Zur Luftversorgung lassen sich gerade
oder abgewinkelte Pneumatikverschraubungen montieren.
Als alternative Anschlussmöglichkeit gibt es zwei bodenseitige
Anschlüsse M2.5 für Entriegelung und Turbo. In diesem Fall
müssen die seitlichen Anschlüsse mit zwei Verschlussschrauben
M3 verschlossen werden (im Auslieferungszustand bereits
montiert). Wird diese Anschlussvariante gewählt, müssen die
bodenseitigen schlauchlosen Direktanschlüsse jeweils mit einem
O-Ring abgedichtet werden. Im kundenspezifischen
Anbauflansch sind dafür vertiefte O-Ringsitze erforderlich.
07.00 | VERO-S NSR mikro 60 / PKL mikro 60 | Roboterkupplung für Palettenhandling | de | 1430717
