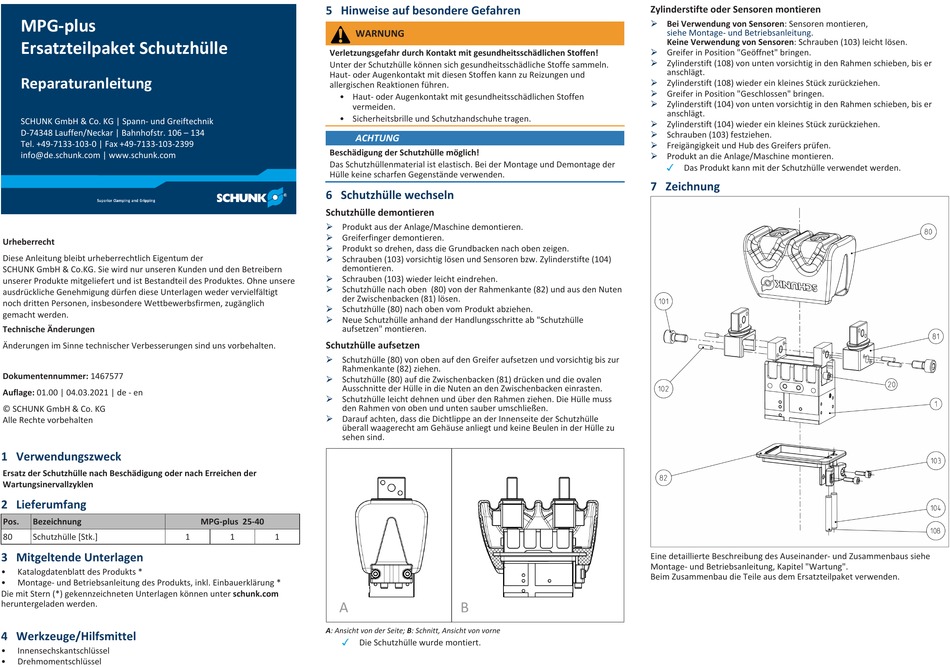

SCHUNK MPG-plus Reparaturanleitung

MPG-plus
Ersatzteilpaket Schutzhülle
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. +49-7133-103-0 | Fax +49-7133-103-2399
info@de.schunk.com | www.schunk.com
Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der
SCHUNK GmbH & Co.KG. Sie wird nur unseren Kunden und den Betreibern
unserer Produkte mitgeliefert und ist Bestandteil des Produktes. Ohne unsere
ausdrückliche Genehmigung dürfen diese Unterlagen weder vervielfältigt
noch dritten Personen, insbesondere Wettbewerbsfirmen, zugänglich
gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1467577
Auflage: 01.00 | 04.03.2021 | de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1 Verwendungszweck
Ersatz der Schutzhülle nach Beschädigung oder nach Erreichen der
Wartungsinervallzyklen
2 Lieferumfang
Pos. Bezeichnung
80 Schutzhülle [Stk.]
3 Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts, inkl. Einbauerklärung *
Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com
heruntergeladen werden.
4 Werkzeuge/Hilfsmittel
• Innensechskantschlüssel
• Drehmomentschlüssel
5 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch Kontakt mit gesundheitsschädlichen Stoffen!
Unter der Schutzhülle können sich gesundheitsschädliche Stoffe sammeln.
Haut- oder Augenkontakt mit diesen Stoffen kann zu Reizungen und
allergischen Reaktionen führen.
• Haut- oder Augenkontakt mit gesundheitsschädlichen Stoffen
vermeiden.
• Sicherheitsbrille und Schutzhandschuhe tragen.
ACHTUNG
Beschädigung der Schutzhülle möglich!
Das Schutzhüllenmaterial ist elastisch. Bei der Montage und Demontage der
Hülle keine scharfen Gegenstände verwenden.
6 Schutzhülle wechseln
Schutzhülle demontieren
Ø
Produkt aus der Anlage/Maschine demontieren.
Ø Greiferfinger demontieren.
Ø Produkt so drehen, dass die Grundbacken nach oben zeigen.
Ø Schrauben (103) vorsichtig lösen und Sensoren bzw. Zylinderstifte (104)
demontieren.
Ø Schrauben (103) wieder leicht eindrehen.
Ø
Schutzhülle nach oben (80) von der Rahmenkante (82) und aus den Nuten
der Zwischenbacken (81) lösen.
Ø Schutzhülle (80) nach oben vom Produkt abziehen.
Ø Neue Schutzhülle anhand der Handlungsschritte ab "Schutzhülle
aufsetzen" montieren.
Schutzhülle aufsetzen
Ø Schutzhülle (80) von oben auf den Greifer aufsetzen und vorsichtig bis zur
Rahmenkante (82) ziehen.
Ø Schutzhülle (80) auf die Zwischenbacken (81) drücken und die ovalen
Ausschnitte der Hülle in die Nuten an den Zwischenbacken einrasten.
Ø Schutzhülle leicht dehnen und über den Rahmen ziehen. Die Hülle muss
den Rahmen von oben und unten sauber umschließen.
Ø Darauf achten, dass die Dichtlippe an der Innenseite der Schutzhülle
überall waagerecht am Gehäuse anliegt und keine Beulen in der Hülle zu
sehen sind.
MPG-plus 25-40
1 1 1
A: Ansicht von der Seite; B: Schnitt, Ansicht von vorne
✓ Die Schutzhülle wurde montiert.
Zylinderstifte oder Sensoren montieren
Ø Bei Verwendung von Sensoren: Sensoren montieren,
siehe Montage- und Betriebsanleitung.
Keine Verwendung von Sensoren: Schrauben (103) leicht lösen.
Ø Greifer in Position "Geöffnet" bringen.
Ø
Zylinderstift (108) von unten vorsichtig in den Rahmen schieben, bis er
anschlägt.
Ø Zylinderstift (108) wieder ein kleines Stück zurückziehen.
Ø Greifer in Position "Geschlossen" bringen.
Ø Zylinderstift (104) von unten vorsichtig in den Rahmen schieben, bis er
anschlägt.
Ø Zylinderstift (104) wieder ein kleines Stück zurückziehen.
Ø
Schrauben (103) festziehen.
Ø Freigängigkeit und Hub des Greifers prüfen.
Ø Produkt an die Anlage/Maschine montieren.
Das Produkt kann mit der Schutzhülle verwendet werden.
✓
7 Zeichnung
Eine detaillierte Beschreibung des Auseinander- und Zusammenbaus siehe
Montage- und Betriebsanleitung, Kapitel "Wartung".
Beim Zusammenbau die Teile aus dem Ersatzteilpaket verwenden.
