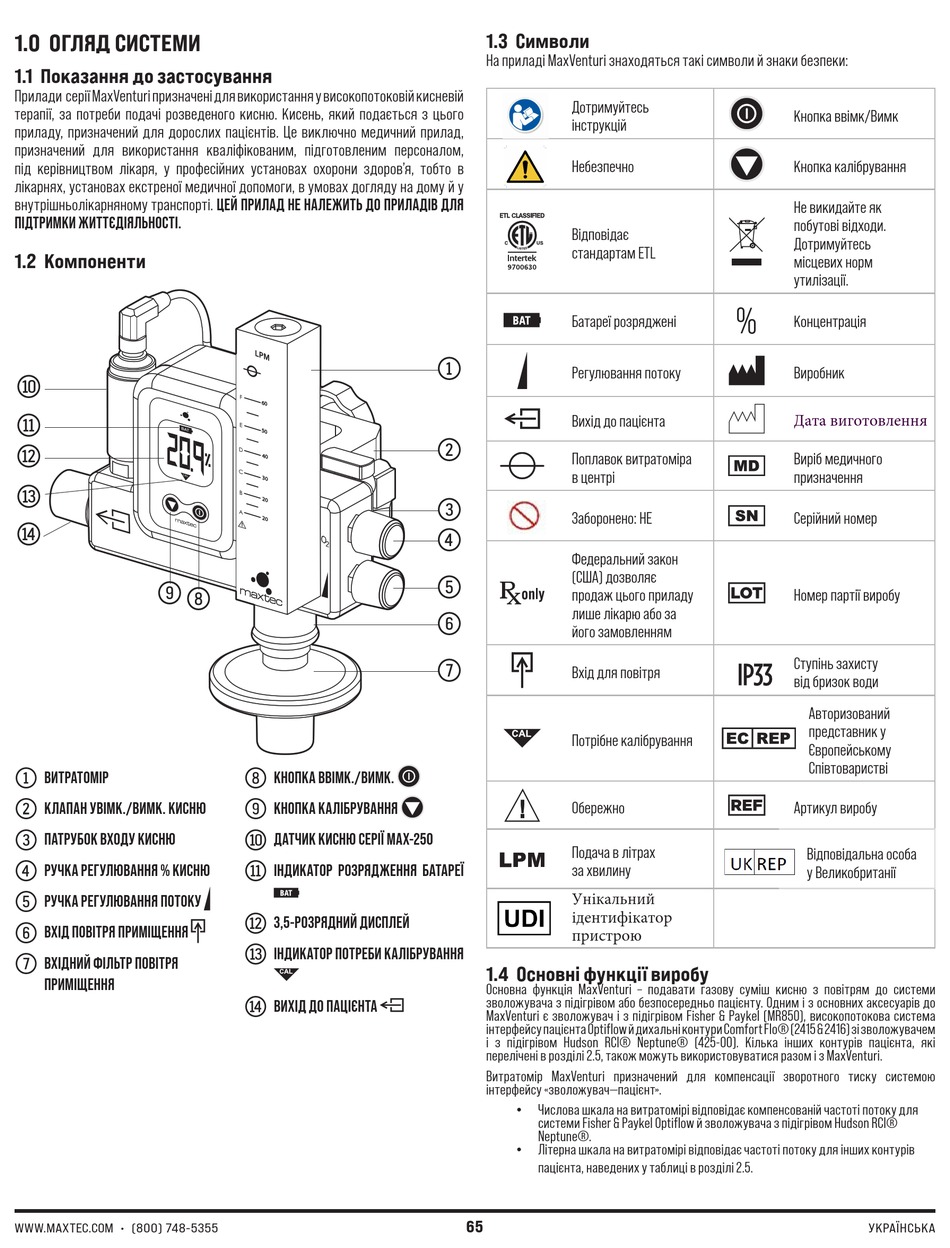

Maxtec MaxVenturi Bedienungsanleitung Seite 65

1.0 ОГЛЯД СИСТЕМИ
1.1 Показання до застосування
Прилади серії MaxVenturi призначені для використання у високопотоковій кисневій
терапії, за потреби подачі розведеного кисню. Кисень, який подається з цього
приладу, призначений для дорослих пацієнтів. Це виключно медичний прилад,
призначений для використання кваліфікованим, підготовленим персоналом,
під керівництвом лікаря, у професійних установах охорони здоров'я, тобто в
лікарнях, установах екстреної медичної допомоги, в умовах догляду на дому й у
внутрішньолікарняному транспорті. ЦЕЙ ПРИЛАД НЕ НАЛЕЖИТЬ ДО ПРИЛАДІВ ДЛЯ
ПІДТРИМКИ ЖИТТЄДІЯЛЬНОСТІ.
1.2 Компоненти
q
w
e
r
t
9 8
1 ВИТРАТОМІР
2 КЛАПАН УВІМК./ВИМК. КИСНЮ
3 ПАТРУБОК ВХОДУ КИСНЮ
4 РУЧКА РЕГУЛЮВАННЯ % КИСНЮ
5 РУЧКА РЕГУЛЮВАННЯ ПОТОКУ
6
ВХІД ПОВІТРЯ ПРИМІЩЕННЯ
7
ВХІДНИЙ ФІЛЬТР ПОВІТРЯ
ПРИМІЩЕННЯ
WWW.MAXTEC.COM • (800) 748-5355
6 0
5 0
4 0
3 0
2 0
2 0
8 КНОПКА ВВІМК./ВИМК.
9 КНОПКА КАЛІБРУВАННЯ
q ДАТЧИК КИСНЮ СЕРІЇ MAX-250
w ІНДИКАТОР РОЗРЯДЖЕННЯ БАТАРЕЇ
e 3,5-РОЗРЯДНИЙ ДИСПЛЕЙ
r ІНДИКАТОР ПОТРЕБИ КАЛІБРУВАННЯ
t
ВИХІД ДО ПАЦІЄНТА
1.3 Символи
На приладі MaxVenturi знаходяться такі символи й знаки безпеки:
Дотримуйтесь
інструкцій
Небезпечно
Відповідає
стандартам ETL
Батареї розряджені
1
Регулювання потоку
Вихід до пацієнта
2
Поплавок витратоміра
в центрі
3
Заборонено: НЕ
4
Федеральний закон
(США) дозволяє
5
продаж цього приладу
лише лікарю або за
6
його замовленням
7
Вхід для повітря
Потрібне калібрування
Обережно
Подача в літрах
за хвилину
Унікальний
ідентифікатор
пристрою
1.4 Основні функції виробу
Основна функція MaxVenturi – подавати газову суміш кисню з повітрям до системи
зволожувача з підігрівом або безпосередньо пацієнту. Одним і з основних аксесуарів до
MaxVenturi є зволожувач і з підігрівом Fisher & Paykel (MR850), високопотокова система
інтерфейсу пацієнта Optiflow й дихальні контури Comfort Flo® (2415 & 2416) зі зволожувачем
і з підігрівом Hudson RCI® Neptune® (425-00). Кілька інших контурів пацієнта, які
перелічені в розділі 2.5, також можуть використовуватися разом і з MaxVenturi.
Витратомір MaxVenturi призначений для компенсації зворотного тиску системою
інтерфейсу «зволожувач—пацієнт».
•
Числова шкала на витратомірі відповідає компенсованій частоті потоку для
системи Fisher & Paykel Optiflow й зволожувача з підігрівом Hudson RCI®
Neptune®.
•
Літерна шкала на витратомірі відповідає частоті потоку для інших контурів
пацієнта, наведених у таблиці в розділі 2.5.
65
Кнопка ввімк/Вимк
Кнопка калібрування
Не викидайте як
побутові відходи.
Дотримуйтесь
місцевих норм
утилізації.
%
Концентрація
Виробник
Дата виготовлення
Виріб медичного
призначення
Серійний номер
Номер партії виробу
Ступінь захисту
IP33
від бризок води
Авторизований
представник у
Європейському
Співтоваристві
Артикул виробу
Відповідальна особа
у Великобританії
УКРАЇНСЬКА
