ACHTUNG: Aus sicherheitstechnischen Gründen darf die bestückte Leiterplatte nicht
aus dem Gehäuse entfernt werden.
2.2. Allgemeine Anschlußhinweise
Zum Anschluß des ETS-2106 I muß das Gehäuse wie oben beschrieben geöffnet
werden. Außer dem ISDN-Anschluß, dem RS-232-C-Anschluß und dem Anschluß für
die externe Musikquelle sind die Leitungen für die anderen Anschlüsse durch eine feste
Installation zu realisieren. Die analogen Endgeräte (Telefone, Fax, Modem) dürfen nur
über TAE-Anschlußdosen mit dem ETS-2106 I verbunden werden. Als Verbindungslei-
tung dürfen Sie nur entsprechendes Fernmeldekabel (z.B. JYY, 0,6 mm) für feste
Installationen verwenden. Mit der Verwendung von verdrillten Doppeladern und durch
sorgfältige Verlegung der Leitungen (vermeiden Sie längere Parallelführung der Leitun-
gen, insbesondere neben Stromversorgungsleitungen) beugen Sie möglichen Störein-
flüssen vor. Sie als Monteur müssen bei der Montage für die eventuell notwendige
Zugentlastung durch Schellen, Klemmen usw. sorgen.
2.3. Anschlüsse

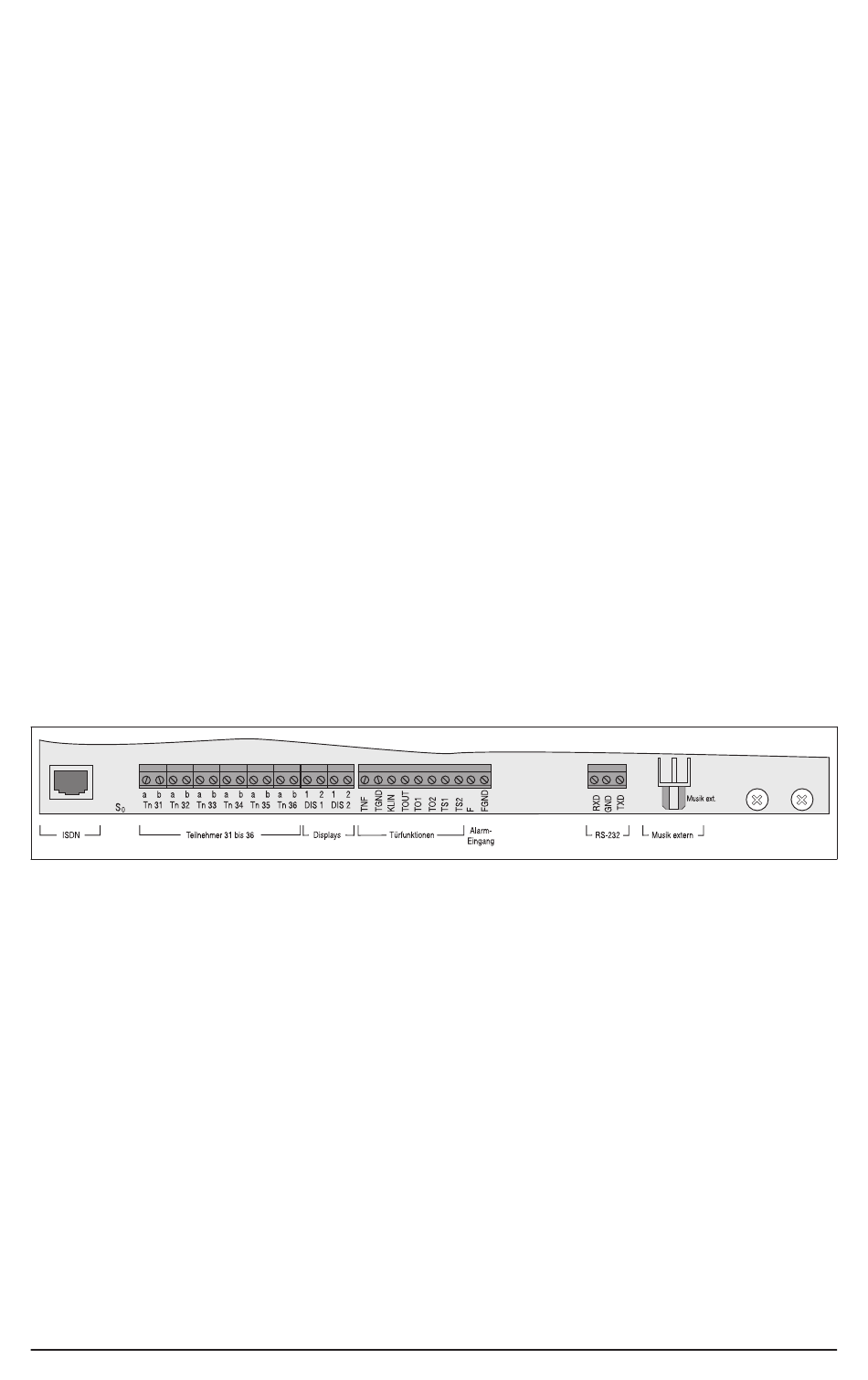

Für den Anschluß werden die Klemmleisten und die Steckbuchsen am unteren Rand
der bestückten Leiterplatte verwendet. Der Block für die 6 Teilnehmer umfaßt 12 Klem-
men (zwei pro Teilnehmer 31 bis 36, jeweils a und b) und der für die 2 Systemdisplays
umfaßt 4 Klemmen (zwei pro Systemdisplay 1 und 2, jeweils 1 und 2). Weiterhin ist ein
10-poliger Block für die Türstation einschließlich Klingeltaster und Türöffner (TNF,
TGND, KLIN, TOUT, TO1, TO2, TS1 und TS2) und den Alarmeingang (F, FGND) sowie
ein 3-poliger Block für den PC-Anschluß (RXD, GND, TXD) vorhanden. Die jeweilige
Klemmenbezeichnung ist vor der Klemme auf der Leiterplatte aufgedruckt. Die
Klemmenblöcke können von der Platine abgezogen werden, um die Montage des
ETS-2106 I zu erleichtern. Achten Sie beim Aufstecken der Klemmenblöcke bitte
unbedingt darauf, diese nicht zu vertauschen oder versetzt aufzustecken.
Der ISDN-Anschluß ist mit S 0 gekennzeichnet. Die Verbindung zum ISDN-Netz der
Deutschen Telekom AG stellen Sie mit dem beiliegenden ISDN-Kabel her. Je nach
Bedarf können Sie an den RS-232-C-Anschluß (3-poliger Block, Kennzeichnung RXD,
GND, TXD) einen PC oder Drucker anschließen. Hierzu verwenden Sie zwingend ein
kapazitätsarmes Datenkabel mit der Bezeichnung LIYCY 2x0,3 mm². Den geflochtenen
Schirm dieser Leitung verwenden Sie für den Anschluß GND, die beiden Innenleiter für
RXD und TXD.
Die Buchse für den Anschluß der externen Wartemusik (Cynch-Buchse, gekennzeich-
net mit "Musik ext.") befindet sich neben dem RS-232-C-Anschluß.
