Webasto Thermo Top Evo Einbaudokumentation Seite 57

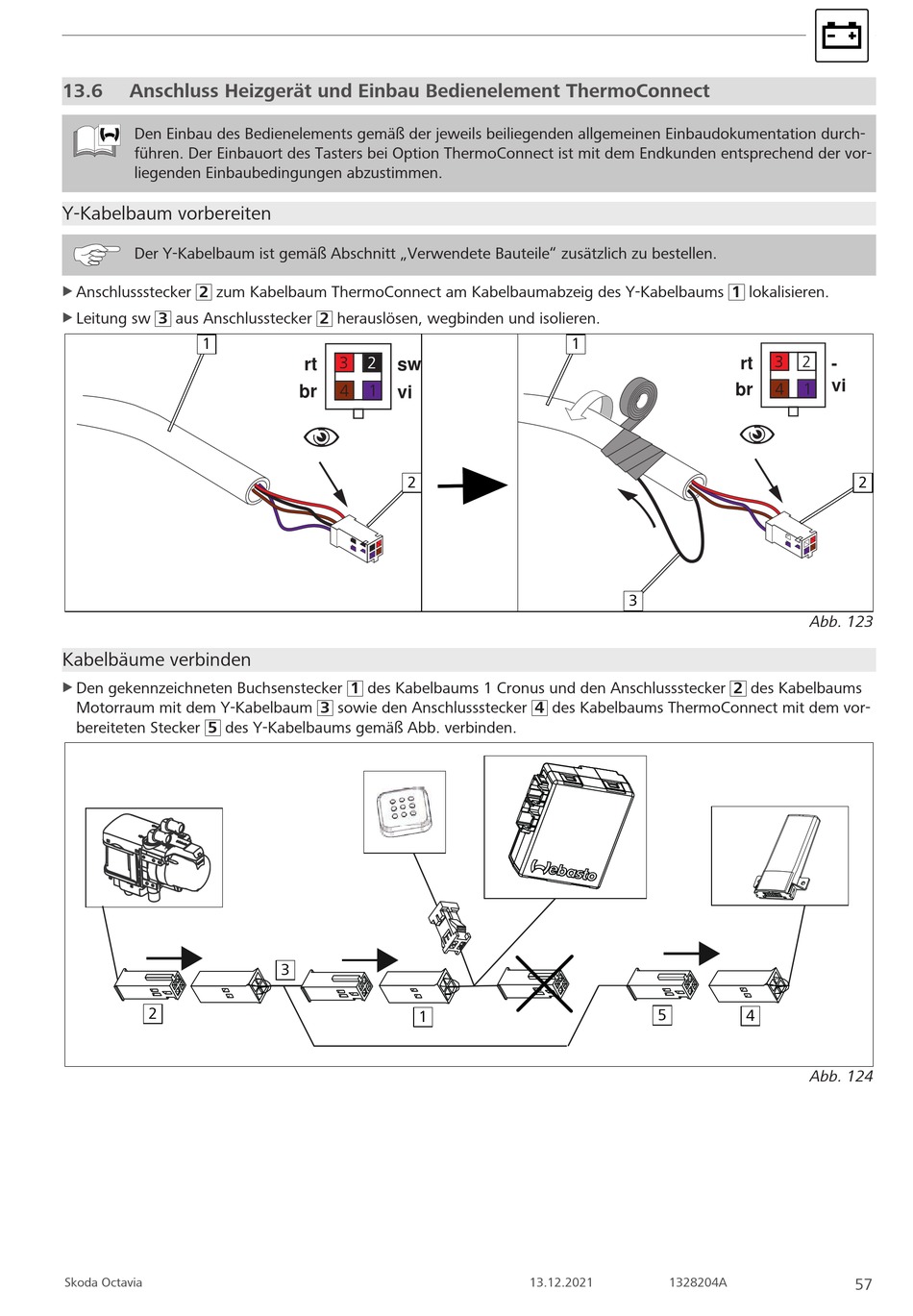

13.6 Anschluss Heizgerät und Einbau Bedienelement ThermoConnect
Den Einbau des Bedienelements gemäß der jeweils beiliegenden allgemeinen Einbaudokumentation durch-
führen. Der Einbauort des Tasters bei Option ThermoConnect ist mit dem Endkunden entsprechend der vor-
liegenden Einbaubedingungen abzustimmen.
Y-Kabelbaum vorbereiten
Der Y-Kabelbaum ist gemäß Abschnitt „Verwendete Bauteile" zusätzlich zu bestellen.
u Anschlussstecker 2 zum Kabelbaum ThermoConnect am Kabelbaumabzeig des Y-Kabelbaums 1 lokalisieren.
Leitung sw 3 aus Anschlusstecker 2 herauslösen, wegbinden und isolieren.
u
1
Kabelbäume verbinden
u Den gekennzeichneten Buchsenstecker 1 des Kabelbaums 1 Cronus und den Anschlussstecker 2 des Kabelbaums
Motorraum mit dem Y-Kabelbaum 3 sowie den Anschlussstecker 4 des Kabelbaums ThermoConnect mit dem vor-
bereiteten Stecker 5 des Y-Kabelbaums gemäß Abb. verbinden.
2
Skoda Octavia
rt sw
br
vi
2
3
1
1
3
5
13.12.2021 1328204A
rt -
vi
br
2
Abb. 123
4
Abb. 124
