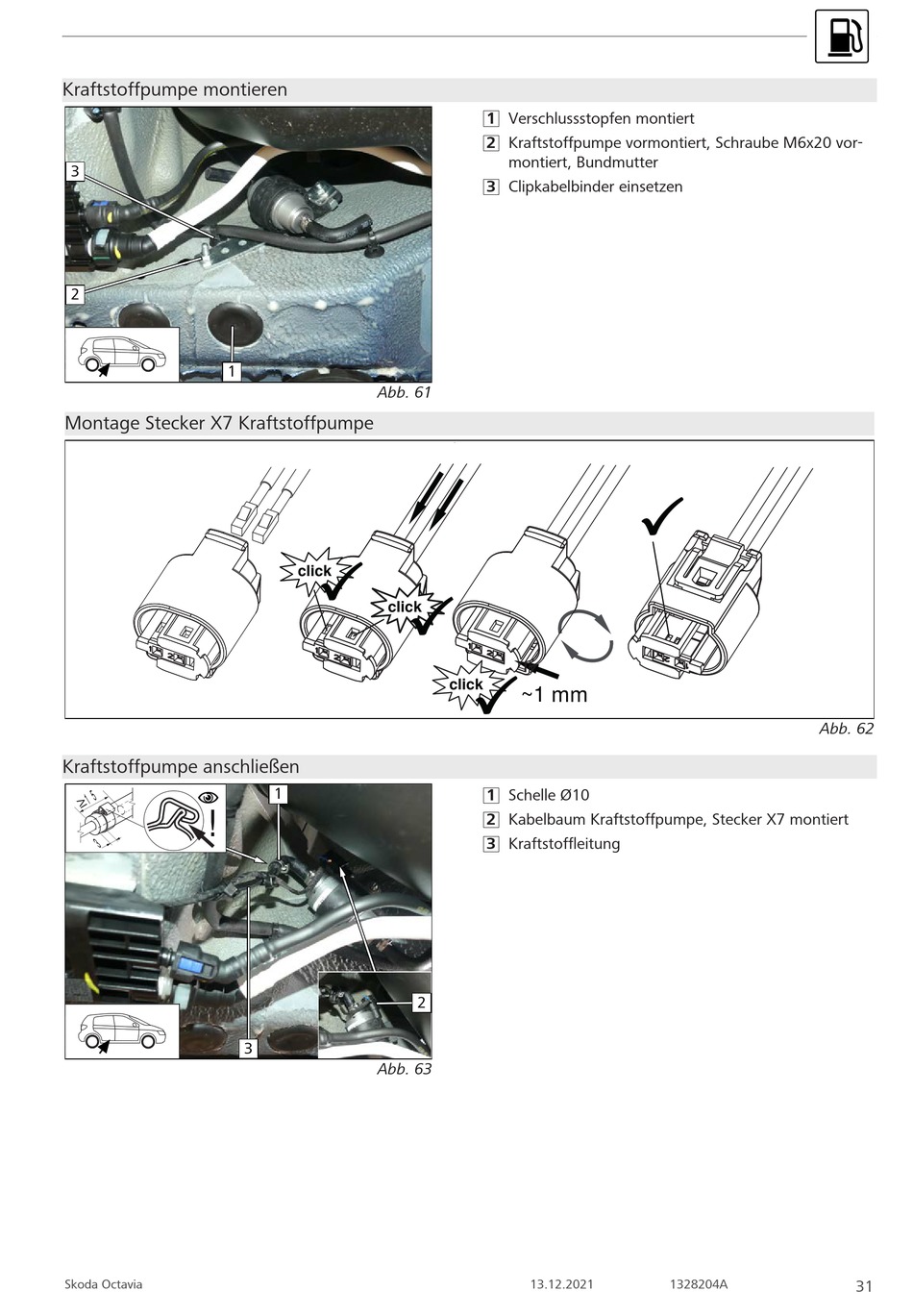

Webasto Thermo Top Evo Einbaudokumentation Seite 31

Kraftstoffpumpe montieren
3
2
1
Montage Stecker X7 Kraftstoffpumpe
Kraftstoffpumpe anschließen
!
Skoda Octavia
Abb. 61
click
click
1
2
3
Abb. 63
1 Verschlussstopfen montiert
2 Kraftstoffpumpe vormontiert, Schraube M6x20 vor-
montiert, Bundmutter
3 Clipkabelbinder einsetzen
click
~1 mm
1 Schelle Ø10
2 Kabelbaum Kraftstoffpumpe, Stecker X7 montiert
3 Kraftstoffleitung
13.12.2021
Abb. 62
1328204A
31
