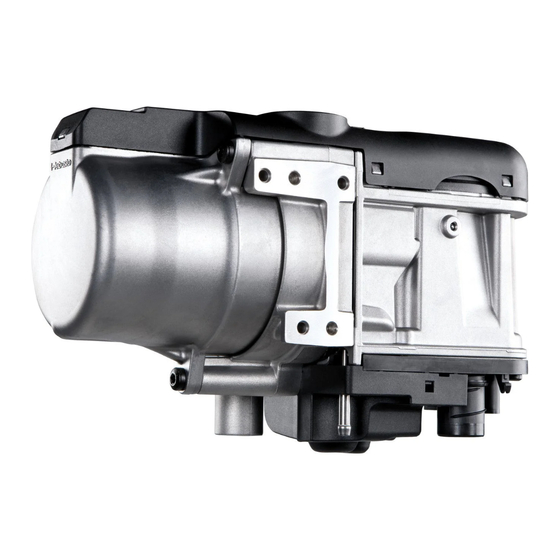

Webasto Thermo Top Evo Einbaudokumentation
  1. Anleitungen
  2. Marken
  3. Webasto Anleitungen
  4. Warmwasserbereiter
  5. Thermo Top Evo
  6. Einbaudokumentation

Webasto Thermo Top Evo Einbaudokumentation

Vorschau ausblenden Andere Handbücher für Thermo Top Evo:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
DE
K
Einbaudokumentation
für Wasserheizgerät Thermo Top Evo
Kühlmittelkreislauf "Inline" mit Motorvorwärmung
Skoda Octavia
Linkslenker
Hersteller
Skoda
Motorisierung
2.0D
Gültigkeit
Geprüfte
Ausstattung
Gesamteinbauzeit Hinweis
7,5h
Skoda Octavia
Modell
Octavia
Kraftstoff
Abgasnorm
Diesel
Euro 6d-Temp
Ausstattungen
2 Zonen-Klimaautomatik
3 Zonen-Klimaautomatik
Matrix-LED-Scheinwerfer
LED-Tagfahrlicht
Dynamisches Kurvenlicht
Keyless Go
Start-Stopp Automatik
Startknopf
Typ
Modelljahr EG-BE-Nr. / ABE
NX
ab 2020
Getriebeart
Leistung
[kW]
DKG
110
13.12.2021
E8*2007/46*0355*...
Hubraum
MKB
[cm³]
1968
DSTB
Modell
Octavia
x
x
x
x
x
x
x
x
1328204A
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Webasto Thermo Top Evo

Inhaltszusammenfassung für Webasto Thermo Top Evo

  • Seite 1 Einbaudokumentation für Wasserheizgerät Thermo Top Evo Kühlmittelkreislauf “Inline” mit Motorvorwärmung Skoda Octavia Linkslenker Hersteller Modell Modelljahr EG-BE-Nr. / ABE Skoda Octavia ab 2020 E8*2007/46*0355*… Motorisierung Kraftstoff Abgasnorm Getriebeart Leistung Hubraum [kW] [cm³] 2.0D Diesel Euro 6d-Temp 1968 DSTB Gültigkeit Ausstattungen...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Abkürzungsverzeichnis 13.6 Anschluss Heizgerät und Einbau Bedienele- ment ThermoConnect Einbauhinweise Abschließende Arbeiten Hinweise zur Gültigkeit Schablone Halter Verwendete Bauteile Hinweise zum Einbau, in Abstimmung mit Bohrschablone FuelFix dem Endkunden Schablone FuelFix Hinweise zur Gesamteinbauzeit Bedienungshinweise Zu diesem Dokument 18.1 Einbauort Sicherungen Zweck des Dokumentes Gewährleistung und Haftung...

  • Seite 3: Abkürzungsverzeichnis

    Abkürzungsverzeichnis Abb. Abbildung Cronus (Steuergerät Innenraum) Doppelkupplungsgetriebe Kraftstoffpumpe FuelFix (Tankentnehmer) Fzg. Fahrzeug Heizgerät Ltg. Leitung Modelljahr Sicherungshalter Motorraum für F1/F2/F3 Kühlmittelpumpe Skoda Octavia 13.12.2021 1328204A...

  • Seite 4: Einbauhinweise

    Einbauhinweise Hinweise zur Gültigkeit Diese Einbaudokumentation gilt für die gemäß Seite 1 aufgeführten Fahrzeuge, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen, unter Ausschluss jeglicher Haftungsansprüche. Je nach Version und Ausstat- tung des Fahrzeugs können beim Einbau Änderungen gegenüber dieser Einbaudokumentation notwendig werden. Fahrzeug- und Motortypen, Ausstattungsvarianten sowie andere Spezifikationen, die nicht in dieser Einbaudokumen- tation aufgeführt sind, wurden nicht geprüft.

  • Seite 5: Zu Diesem Dokument

    Gewährleistung und Haftung Auf einwandfreie Erdung des elektrischen Systems achten. Gesetzliche Bestimmungen einhalten. Webasto übernimmt keine Haftung für Mängel und Schäden, die auf ei- ne Nichtbeachtung der Einbau-, Reparatur- und Bedienungsanweisun- Angaben auf Typschild beachten. gen und der darin enthaltenen Hinweise zurückzuführen sind.

  • Seite 6: Umgang Mit Diesem Dokument

    Verweis auf spezifische Dokumentationen des Fzg.-Her- Unterlagen stellers. Um Ihnen eine schnelle Zuordnung der mitgeltenden Dokumente zu den zu verbauenden Webasto Komponenten zu geben, finden Sie eine Hinweis auf eine technische Besonderheit Kennzeichnung im Bereich des jeweiligen Arbeitsschrittes: Allgemeingültige Webasto Dokumentationen 3.4.3...

  • Seite 7: Technische Hinweise

    – Crimpzange für Kabelschuhe 0,5 – 10 mm² – Crimpzange für Flachstecker 0,14 – 6 mm² – Crimpzange für Verbinder 0,25 – 6 mm² – Drehmomentschlüssel für 2,0 – 10 Nm – Tieflochmarker – Einnietmutternzange – Webasto Thermo Test Diagnose mit aktueller Software Skoda Octavia 13.12.2021 1328204A...

  • Seite 8: Vorbereitende Maßnahmen

    Fondsitzfläche Serviceklappe Tankarmatur Beifahrerseite öffnen Vorbereitung Cronus Motorraum Laden Sie die im Abschnitt “Erforderliche Software“ angegebene Software vom Dealer- Portal unter https://dealers.webasto.com/ herunter: ð Dealer Portal Produkt Service Software & Tools Cronus Software Die Software wird dann im Abschnitt “Abschließende Arbeiten“ unter dem Punkt “Softwa- re auf Cronus laden“...

  • Seite 9: Einbauübersicht

    Einbauübersicht Abb. 1 Legende Einbauübersicht Abk. Bauteil Cronus (Steuergerät Innenraum) Kraftstoffpumpe FuelFix Baugruppe Heizgerät Sicherungshalter Motorraum für F1/F2/F3 Buchsenstecker zum Kabelbaum Bedienelement Buchsenstecker zum Kabelbaum Innenraum Stiftstecker zum Kabelbaum Motorraum Stiftstecker zum Kabelbaum Taster Kühlmittelpumpe Einbauort Baugruppe Heizgerät 1 Baugruppe Heizgerät Abb. 2 Skoda Octavia 13.12.2021...

  • Seite 10: Elektrik Motorraum

    Elektrik Motorraum Abdeckung demontieren Vordere Abdeckung 2 von Sicherungs- und Relaisbox Mo- torraum 1 demontieren. Abb. 3 Lochbild übertragen, Bohrung erstellen Distanzstück 5 1 auf vordere Abdeckung positionieren, Lochbild 2 übertragen und Bohrung Ø6 erstellen. Abb. 4 Halteplatte SH2 vormontieren 1 Schraube M5x20, Karosseriescheibe, Halteplatte SH2, Distanzstück 5, vordere Abdeckung, Karosse- riescheibe, Mutter Abb. 5...

  • Seite 11: Kabelbaum Vorbereiten

    Kabelbaum vorbereiten Sicherung 2 30 A aus SH2 1 demontieren und entsorgen. 3 Sicherung demontiert Abb. 6 Stecker 2 mit Isolierband zurückbinden, werden nicht ver- wendet. 1 SH2 3 Kabelbaum Heizgerät Abb. 7 Abdeckung und SH2 montieren 1 vordere Abdeckung 2 SH2 mit F1, F2 (leer) und F3 Abb. 8 Skoda Octavia 13.12.2021...

  • Seite 12: Kabelbäume Verlegen

    Kabelbäume verlegen 1 Kabelbaum Innenraum 2 Masseleitung 3 Kabelbaum Heizgerät Abb. 9 Anschluss Masseleitung GEFAHR Anzugsdrehmoment beachten 1 fzg.eigener Massepunkt 2 Masseleitung Tectyl (Wachs) Abb. 10 Kabelbaumdurchführung in den Innenraum Plusverteiler 1 aus Halterung 2 lösen. Abb. 11 1328204A 13.12.2021 Skoda Octavia...

  • Seite 13: Verlegung Kabelbaum Heizgerät

    Um das Eindringen von Wasser in den Innenraum zu verhindern, muss der Kabelbaum ansteigend zur Gummitülle verlegt und diese mit geeigneter Dicht- masse abgedichtet werden. 1 Kabelbaum Innenraum 2 Durchführung in Gummitülle (mit geeigneten Mit- teln öffnen) Abb. 12 Verlegung Kabelbaum Heizgerät 1 Kabelbaum Heizgerät Abb. 13 1 Krallenklammer...

  • Seite 14: Anschluss Plusleitung

    1 Kabelbaum Heizgerät Abb. 15 Anschluss Plusleitung GEFAHR Anzugsdrehmoment beachten 1 fzg.eigener Pluspunkt 2 Plusleitung Abb. 16 1328204A 13.12.2021 Skoda Octavia...

  • Seite 15: Mechanik

    Mechanik Vorbereitung Einbauort Fzg.eigenen Kabelbaum lösen Fzg.eigene Kabelbaumhalter 1 ausbauen und entsorgen. 2 fzg.eigenen Kabelbinder ausbauen und entsorgen 3 fzg.eigenen Kabelbaumhalter lösen Abb. 17 Fzg.eigenen Kabelbaum neu verlegen Fzg.eigenen Kabelbaumhalter 2 an neuer Position einras- ten. 1 Krallenkabelbinder 3 Kabelbinder Abb. 18 Fzg.eigene Lasche bearbeiten Fzg.eigene Lasche 1 gemäß...

  • Seite 16: Kabelbaum Heizgerät Verlegen Und Befestigen

    Kabelbaum Heizgerät verlegen und befestigen 1 Kabelbaum HG 2 Stecker HG 3 fzg.eigener Kabelbaum Abb. 20 Distanzstück montieren 1 Distanzstück 10 Abb. 21 Baugruppe Heizgerät vormontieren Lochbild übertragen Beiliegende Schablone 1 ausschneiden. Schablone 1 gemäß Abb. auf Halter 2 auflegen und Loch- bild 3 übertragen.

  • Seite 17: Bohrung Erstellen

    Bohrung erstellen 1 Bohrung Ø7 Tectyl (Wachs) Abb. 23 Halter HG vormontieren 1 Halter Teil 1 2 Halter Teil 2 3 Schraube M6x12, Bundmutter Abb. 24 Abgasleitung ablängen a1 450 a2 100 Abb. 25 Skoda Octavia 13.12.2021 1328204A...

  • Seite 18: Schläuche Ablängen

    1 Halter Teil 1 2 Schraube M6x16, Federring 3 Abgasschalldämpfer 4 Schlauchklemme 5 Kühlmittelpumpe 6 Aufnahme Kühlmittelpumpe Abb. 26 Schläuche ablängen 90° Abb. 27 Schlauch montieren 1 Scheuerschutz Abb. 28 1328204A 13.12.2021 Skoda Octavia...

  • Seite 19: Selbstfurchende Schrauben M5X13 Vormontieren

    Selbstfurchende Schrauben M5x13 vormontieren 3x360º Abb. 29 Wasserstutzen mit Dichtring und Halteplatte montieren, ausrichten und mit 7 Nm festziehen Abb. 30 Schläuche montieren 1. Schrumpfschlauch 1 gemäß Abb. aufschieben und ablängen 2. mit maximal 300°C schrumpfen Abb. 31 Skoda Octavia 13.12.2021 1328204A...

  • Seite 20: Schlauchgruppe Montieren

    Schläuche , und montieren 1. Schrumpfschlauch 2 gemäß Abb. aufschieben und ablängen 2. mit maximal 300°C schrumpfen 1 Krallenkabelbinder Abb. 32 Schlauchgruppe montieren Kabelbinder 1 um Schläuche legen, und mitein- ander verbinden. Abb. 33 Kraftstoffleitung vormontieren 1 Stecker Kabelbaum Kühlmittelpumpe 2 Kraftstoffleitung 3 Schelle Ø10 4 Formschlauch 90°...

  • Seite 21: Schlauch An Kühlmittelpumpe, Stecker Kühlmittelpumpe Montieren

    HG montieren 1 vormontiertes HG 2 vormontierte Schrauben festziehen Abb. 35 1 vormontiertes HG 2 vormontierte Schrauben festziehen Abb. 36 Schlauch an Kühlmittelpumpe, Stecker Kühlmittelpumpe montieren 1 Stecker Kabelbaum Kühlmittelpumpe 2 Krallenkabelbinder Abb. 37 Skoda Octavia 13.12.2021 1328204A...

  • Seite 22: Abgasleitung A1 Montieren

    Abgasleitung a1 montieren 1 Schlauchklemme 2 Abstandshalter Abb. 38 Distanzstück vormontieren 1 Distanzstück 5, Stehbolzen Halter HG Abb. 39 Baugruppe Heizgerät montieren Heizgerät montieren 1 Karosseriescheibe, Bundmutter lose montieren Abb. 40 1328204A 13.12.2021 Skoda Octavia...

  • Seite 23: Abstand Kontrollieren

    1 Stehbolzen Halter Heizgerät, Distanzscheibe 5mm 2 , fzg.eigene Lasche, Karosseriescheibe, Bundmut- ter lose montieren Abb. 41 Schlauch befestigen 180° Abb. 42 1 Krallenkabelbinder (vormontiert) an umgeboge- 1 Krallenkabelbinder (vormontiert) an umgeboge- ner Lasche ner Lasche Abstand kontrollieren Gefahr der Beschädigung von Bauteilen Auf ausreichenden Abstand von Abgasleitung a1 zu benachbarten Bauteilen achten, ggfs.

  • Seite 24: Stecker Heizgerät Montieren

    Gefahr der Beschädigung von Bauteilen Auf ausreichenden Abstand von Abgasleitung a1 zu benachbarten Bauteilen achten, ggfs. kor- rigieren. Alle Schraubverbindungen der Baugruppe Heiz- gerät festziehen. Kabelbaum Hupe an geeigneter Stelle mit Kabelbinder be- festigen. Abb. 44 Stecker Heizgerät montieren 1 Stecker HG Abb. 45 1328204A 13.12.2021...

  • Seite 25: Brennluft

    Brennluft Krallenkabelbinder vorbereiten [2x] 1 Kabelbinder original kurz 2 Kralle 3 Kabelbinder neu lang Abb. 46 Krallenkabelbinder montieren [2x] Krallenkabelbinder 1 gemäß Abb. positionieren. Kabelbin- der 2 gemäß Abb. schließen. Abb. 47 Brennluftansaugschalldämpfer vorbereiten Einbauhinweise des Brennluftansaugschalldämpfers beachten. 1 Brennluftansaugschalldämpfer 2 Schaumstoffring s1 Brennluftansaugleitung Abb. 48 Skoda Octavia...

  • Seite 26: Brennluftansaugschalldämpfer Montieren

    Brennluftansaugschalldämpfer montieren 1 Kabelbinder schließen Abb. 49 1328204A 13.12.2021 Skoda Octavia...

  • Seite 27: Kraftstoff

    Kraftstoff GEFAHR Brand- und Explosionsgefahr durch austretende Kraftstoffe und Kraftstoffdämpfe. Der unsachgemäße Einbau der Kraftstoffentnahme kann Schaden und Feuer verursachen. Elektrostatische Entladungen und offenes Feuer vermeiden Bei Arbeiten an der Kraftstoffanlage auf eine ausreichende Be- und Entlüftung achten Tankdeckelverschluss des Fahrzeuges öffnen Tank belüften Tankverschluss wieder schließen Auslaufenden Kraftstoff mit geeignetem Behälter auffangen...

  • Seite 28: Kraftstoffleitung Im Radhaus Verlegen

    Kraftstoffleitung im Radhaus verlegen Kraftstoffleitung 3 und Kabelbaum Kraftstoffpumpe 2 in Wellrohr h1 einziehen. 1 Kabelbinder Abb. 52 1 selbstklebender Schaumstoff halbiert 2 Kraftstoffleitung und Kabelbaum Kraftstoffpumpe in Wellrohr h1 Abb. 53 Durchführung vorbereiten Fzg.eigene Durchführung 1 gemäß Abb. mittig öffnen. 2 Lochkabelbinder in fzg.eigener Bohrung Abb. 54 1328204A 13.12.2021...

  • Seite 29: Kraftstoffleitung Zum Unterboden Verlegen

    Kraftstoffleitung zum Unterboden verlegen Die Kraftstoffleitung und den Kabelbaum Kraftstoffpumpe durch den Fzg.-Holm zum Einbauort Kraftstoffpumpe (siehe nachfolgende Abb.) verlegen. Das Wellrohr 2 endet an der Durchführung 3 . 1 Lochkabelbinder schließen 2 Kraftstoffleitung und Kabelbaum Kraftstoffpumpe im Wellrohr h1 Abb. 55 Einbauort Kraftstoffpumpe vorbereiten Clipkabelbinder 2 und Stopfen 1 demontieren.

  • Seite 30: Kraftstoffpumpe Vormontieren

    1 Bolzensicherung Abb. 58 Kraftstoffpumpe vormontieren Ausrichtung von Kraftstoffpumpe und -schläuchen erfolgt anschließend bei der Montage. 1 Aufnahme Kraftstoffpumpe 2 Formschlauch 90°, Schelle Ø10 3 Kraftstoffpumpe Abb. 59 1 Schraube M6x25, Lochband 2 , Aufnahme Kraft- stoffpumpe, Stützwinkel, Bundmutter Abb. 60 1328204A 13.12.2021 Skoda Octavia...

  • Seite 31: Kraftstoffpumpe Montieren

    Kraftstoffpumpe montieren 1 Verschlussstopfen montiert 2 Kraftstoffpumpe vormontiert, Schraube M6x20 vor- montiert, Bundmutter 3 Clipkabelbinder einsetzen Abb. 61 Montage Stecker X7 Kraftstoffpumpe click click click ~1 mm Abb. 62 Kraftstoffpumpe anschließen 1 Schelle Ø10 2 Kabelbaum Kraftstoffpumpe, Stecker X7 montiert 3 Kraftstoffleitung Abb. 63 Skoda Octavia 13.12.2021...

  • Seite 32: Fuelfix Einbauen

    1 Schelle Ø10 2 Kraftstoffleitung 3 Kabelbinder Abb. 64 10.2 FuelFix einbauen Label versetzen 1 Tankarmatur 2 Label original 3 Label versetzt Abb. 65 Arbeitsschritte F1, F2 Einbauhinweise des Tankentnehmers beachten. Beiliegende Schablone 1 ausschneiden und gemäß Abb. auflegen. Lochbild 3 auf die Tankarmatur 2 übertragen. Zentrierbohrung Ø2 an Position 3 gemäß...
  • Seite 33 Arbeitsschritt F3 GEFAHR Brand- und Explosionsgefahr durch austretende Kraftstoffe und Kraftstoffdämpfe. 1 Bohrung mit beiliegendem Bohrer Abb. 67 Arbeitsschritt F4, F5 FuelFix 1 gemäß Schablone biegen und ablängen. In Boh- rung 2 einsetzen. Abb. 68 Abb. 69 Skoda Octavia 13.12.2021 1328204A...
  • Seite 34 Abb. 70 Abb. 71 Abb. 72 1328204A 13.12.2021 Skoda Octavia...
  • Seite 35 Arbeitsschritte F5.3, F5.4 FuelFix 1 gemäß Abb. ausrichten. Abb. 73 Arbeitsschritt F6 1 Schelle Ø10 [2x] 2 Formschlauch 90° 3 Kraftstoffleitung FuelFix Abb. 74 Arbeitsschritt F7 F 7.1. F 7.3. F 7.4. GEFAHR Brand- und Explosionsgefahr durch austretende Kraftstoffe und Kraftstoffdämpfe. - max F 7.2.

  • Seite 36: Kraftstoffleitung Sichern

    Arbeitsschritt F8 Abb. 76 Kraftstoffleitung sichern Kraftstoffleitung 1 mit Kabelbinder 2 als Zugentlastung befestigen. Abb. 77 1328204A 13.12.2021 Skoda Octavia...

  • Seite 37: Kühlmittel

    Kühlmittel 11.1 Vorarbeiten am Fahrzeug Schlauchstück kürzen und montieren 1 Schlauchstück Ø 2 Schlauchstück, fzg.eigener Stehbolzen Abb. 78 Spritzschutz demontieren 1 Spritzschutz 2 fzg.eigene Kunststoffmutter (werden wiederver- wendet) Abb. 79 Lochbild übertragen/ bohren 1 Loch bohren Ø7 Tectyl (Wachs) Abb. 80 Skoda Octavia 13.12.2021 1328204A...

  • Seite 38: Lochband Montieren

    Lochband biegen 90° Abb. 81 Lochband montieren 1 Schraube M6x12, Lochband, erstellte Bohrung, Bundmutter Abb. 82 Fzg.eigene Bundmutter demontieren 1 fzg.eigene Bundmutter (wird wiederverwendet) Abb. 83 1328204A 13.12.2021 Skoda Octavia...

  • Seite 39: Schlauchgruppe Vorbereiten

    Montage Distanzmutter 1 Distanzmutter M6x30, fzg.eigener Stehbolzen Abb. 84 Trennstelle Schlauch Motorausgang/Wärmeübertragereingang 1 aus- bauen. Abb. 85 11.2 Schlauchgruppe vorbereiten Wärmeschutzschlauch ablängen h10 270 h11 260 h12 300 h13 300 Abb. 86 Skoda Octavia 13.12.2021 1328204A...

  • Seite 40: Schläuche

    Schläuche vorbereiten Gewebeschrumpfschlauch 1 . 1. aufschieben und ablängen 2. mit maximal 230°C schrumpfen Schrumpfschlauch 2 montieren. 1. aufschieben und ablängen 2. mit maximal 300°C schrumpfen Abb. 87 Schläuche vorbereiten Abb. 88 Trennstelle 1 Schlauchstück Motorausgang 2 Schlauchstück Wärmeübertragereingang Abb. 89 1328204A 13.12.2021 Skoda Octavia...

  • Seite 41: Schlauchstücke Vorbereiten

    Schlauchstücke vorbereiten 1 Schlauchstück Motorausgang 2 Federbandschelle Ø25 3 Verbindungsrohr Ø18/20 4 Verbindungsrohr Ø18x20, 90° 5 Schlauchstück Wärmeübertragereingang Abb. 90 Schläuche vorbereiten 1 Federbandschelle Ø25 2 Schlauchstück Wärmeübertragereingang 3 Schlauchstück Motorausgang Abb. 91 Schlauch vorbereiten 1 Schraube M6x16, Lochband, gummierte Schelle Ø29, Bundmutter Abb. 92 Skoda Octavia 13.12.2021...

  • Seite 42: Lochband Kürzen

    Lochband kürzen Abb. 93 Schlauch vorbereiten 1 Kabelbinder 2 Lochband vorbereitet 3 Kabelbinder vormontieren Abb. 94 Schlauchgruppe 1 Federbandschelle Ø25 2 Verbindungsrohr Ø18/18 3 Kabelbinder schließen Abb. 95 1328204A 13.12.2021 Skoda Octavia...
  • Seite 43 Schläuche montieren 1 Federbandschelle Ø25 Abb. 96 Skoda Octavia 13.12.2021 1328204A...

  • Seite 44: Schema Schlauchverlegung

    11.3 Schema Schlauchverlegung Ø 27 Ø 18x20 Ø 27 Ø 18x20 Abb. 97 Alle nichtbezeichneten Federbandschellen = Ø25; Alle nichtbezeichneten Verbindungsrohre = Ø18x18 1 fzg.eigene Federbandschelle 1328204A 13.12.2021 Skoda Octavia...

  • Seite 45: Erstellung Kühlmittelkreislauf

    11.4 Erstellung Kühlmittelkreislauf Schlauchgruppe montieren 1 fzg.eigener Stehbolzen, Karosseriescheibe, Loch- band lang, fzg.eigene Bundmutter lose montieren 2 Schlauchgruppe Abb. 98 1 Schraube M6x20, Federring, gummierte Rohrschelle Ø48 lose montieren Abb. 99 1 Fzg.eigener Stehbolzen, gummierte Rohrschelle Ø34, Bundmutter lose montieren Abb. 100 Skoda Octavia 13.12.2021 1328204A...

  • Seite 46: Spritzschutz Montieren

    Spritzschutz montieren Lochband 2 auf fzg.eigenen Stehbolzen fixieren. Spritzschutz 3 mit fzg.eigenen Kunstoffmuttern 1 montie- ren. Abb. 101 Anschluss Wärmeübertragereingang 1 Schlauchstück Wärmeübertragereingang mit Kupp- lungsstück Abb. 102 Anschluss Motorausgang 1 Schlauchstück Motorausgang Abb. 103 1328204A 13.12.2021 Skoda Octavia...

  • Seite 47: Anschluss Heizgerät

    Anschluss Heizgerät Auf ausreichenden Abstand zu benachbarten Bau- teilen achten, ggfs. korrigieren. >20 Alle losen montierten Schraubverbindungen festzie- hen. 1 Kabelbinder Abb. 104 Kabelbinder montieren Schläuche mit Kabelbinder weiß fixieren. Abb. 105 Abstand 1 fzg.eigener Kabelbaum 2 Kabelbinder weiß 3 fzg.eigene Leitung Abb. 106 Skoda Octavia 13.12.2021...

  • Seite 48: Abschließende Arbeiten Motorraum

    Abschließende Arbeiten Motorraum Abstand Radhausschale kontrollieren Auf ausreichenden Abstand zu benachbarten Bau- teilen achten, ggfs. korrigieren. >10 Radhausschale 1 montieren. 2 Verbindungsrohr Abb. 107 Abgasleitung a2 ausrichten 1 Radhausschale 2 Unterfahrschutz Motor Abb. 108 1328204A 13.12.2021 Skoda Octavia...

  • Seite 49: Elektrik Innenraum

    Elektrik Innenraum 13.1 Vorarbeiten Kabelbaum 1 und 2 Cronus vorbereiten, Leitungen zuordnen Bauteile, Leitungen und Stecker gemäß Abb. einzeln isolieren und wegbinden. 0,5² 0,5² 0,5² 0,5² rt/ws 0,75² 0,5² gn/sw 0,5² 0,5² 0,5² Abb. 109 Legende Abk. Bauteil Abk. Bauteil Cronus 4-poliger Stiftstecker zum Kabelbaum Taster 16-poliger Stecker schwarz Kabelbaum 1 Cronus Summer, wird nicht verwendet...

  • Seite 50: Halter Cronus Vorbereiten

    Halter Cronus vorbereiten Halter 1 gemäß Abb. biegen. Abb. 110 Cronus vormontieren 1 Cronus 2 Halter Abb. 111 Einbauort vorbereiten 1 fzg.eigenen Clip ausbauen und entsorgen Abb. 112 1328204A 13.12.2021 Skoda Octavia...

  • Seite 51: Kabelbaum Klimasteuergerät Lokalisieren

    1 Schraube M5x16, Karosseriescheibe, fzg.eigene Bohrung, Karosseriescheibe, Stoppmutter lose mon- tieren Abb. 113 Kabelbaum Klimasteuergerät lokalisieren Isolierung des fzg.eigenen Kabelbaums Klimatisierung 2 vorsichtig auftrennen und Kabelbaum zum Klimasteuergerät 1 lokalisieren. Abb. 114 Cronus montieren 1 Cronus 2 Schraubverbindung festziehen Abb. 115 Skoda Octavia 13.12.2021 1328204A...

  • Seite 52: Systemschaltplan

    13.2 Systemschaltplan Webasto Skoda Octavia 6² CAN H CAN L 0,35² or/br 0,5² 0,35² 0,5² 0,5² 0,5² or/br 0,35² 0,35² 4² Abb. 116 1328204A 13.12.2021 Skoda Octavia...
  • Seite 53 Legende Systemschaltplan Stecker- und Bauteilbezeichnungen vom Fahrzeug sind von Webasto frei gewählt. Leitungsfarben können variieren. Bauteile Fahrzeug Symbole Abk. Bauteil Abk. Erläuterung Klimasteuergerät Trennstelle 20-poliger Stecker Klimasteuergerät Bauteile Webasto Leitungsfarben Abk. Bauteil Abk. Farbe Kaltstart Modul beige Cronus (Steuergerät Innenraum)

  • Seite 54: Gebläseansteuerung

    13.3 Gebläseansteuerung Trennstelle Teil der Kabelbaumumwickelung vorsichtig lösen. Nach Abschluss entsprechend wieder umwickeln und montieren. Verdrillte Leitungen gn-or/br 2 lokalisieren, freilegen und trennen. 1 fzg.eigener Kabelbaum Abb. 117 Anschluss am Klimasteuergerät 1 Ltg. gn CAN High 2 Ltg. or/br CAN Low Ltg.
  • Seite 55 Kabelbaum Cronus 1 sowie Stoßverbinder mit Klebeband an fzg.eigenem Kabelbaum isolieren. Kabelbaum mit Kral- lenkabelbinder 2 fixieren. Abb. 120 Skoda Octavia 13.12.2021 1328204A...

  • Seite 56: Anschluss Cronus An Taster

    13.4 Anschluss Cronus an Taster Der Einbauort des Tasters für Cronus ist mit dem Endkunden entsprechend der vorliegenden Einbaubedin- gungen abzustimmen. Taster montieren und den gekennzeichneten Stiftstecker des Kabelbaums 1 Cronus mit dem Anschlussstecker des Tasters Cronus gemäß Abb. verbinden. Abb. 121 13.5 Anschluss Heizgerät und Einbau Bedienelement Telestart oder MultiControll AM...

  • Seite 57: Anschluss Heizgerät Und Einbau Bedienelement Thermoconnect

    13.6 Anschluss Heizgerät und Einbau Bedienelement ThermoConnect Den Einbau des Bedienelements gemäß der jeweils beiliegenden allgemeinen Einbaudokumentation durch- führen. Der Einbauort des Tasters bei Option ThermoConnect ist mit dem Endkunden entsprechend der vor- liegenden Einbaubedingungen abzustimmen. Y-Kabelbaum vorbereiten Der Y-Kabelbaum ist gemäß Abschnitt „Verwendete Bauteile“ zusätzlich zu bestellen. Anschlussstecker 2 zum Kabelbaum ThermoConnect am Kabelbaumabzeig des Y-Kabelbaums 1 lokalisieren.

  • Seite 58: Abschließende Arbeiten

    Kühlmittelkreislauf nach Angaben des Fzg.-Herstellers befüllen und entlüften. Weitere Informationen finden Sie in den allgemeinen Einbau- und Bedienungsanweisungen der Webasto Komponenten. Initialisierung von Cronus mit der Webasto Thermo Test Diagnose: ð Anwendung “Cronus“ aktivieren, Inbetriebnahme starten und den Anweisungen ge- mäß angezeigten Ablauf folgen und entsprechend ausführen.
  • Seite 59 Skoda Octavia 13.12.2021 1328204A...
  • Seite 60 Dies ist die originale Einbaudokumentation. Benötigen Sie diese Einbaudokumentation in einer anderen Sprache, wenden Sie sich bitte an Ihren örtlichen Webasto Händler. Sie finden den nächstgelegenen Händler unter: https://dealerlocator.webasto.com/de-de. © Copyright 2021 - Alle Inhalte dieser Einbaudokumentation, insbesondere Texte, Fotografien und Grafiken sind urheberrechtlich geschützt.

  • Seite 61: Schablone Halter

    Schablone Halter Ø7 Ø7 100 mm Ø7 Ø7 Druckoption auf ‘‘Benutzer- definierter Maßstab‘‘ 100 % einstellen. Maßstab 1:1 auf Druckaus- gabe kontrollieren. 100 mm Skoda Octavia 13.12.2021 1328204A...
  • Seite 62 Skoda Octavia...

  • Seite 63: Bohrschablone Fuelfix

    Bohrschablone FuelFix 100 mm Druckoption auf ‘‘Benutzer- definierter Maßstab‘‘ 100 % einstellen. Maßstab 1:1 auf Druckaus- gabe kontrollieren. 100 mm Skoda Octavia 13.12.2021 1328204A...
  • Seite 64 Skoda Octavia...

  • Seite 65: Schablone Fuelfix

    Schablone FuelFix 100 mm Druckoption auf ‘‘Benutzer- definierter Maßstab‘‘ 100 % einstellen. Maßstab 1:1 auf Druckaus- gabe kontrollieren. 100 mm Skoda Octavia 13.12.2021 1328204A...
  • Seite 66 Skoda Octavia...

  • Seite 67: Bedienungshinweise

    Bedienungshinweise Fahrzeuge mit Innenraumüberwachung Weitere Informationen finden Sie in der Betriebsanleitung des Fahrzeugs. Innenraumüberwachung für den Heizvorgang deaktivieren. Hinweise zur Heizzeit Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen (Heizzeit = Fahrzeit). Beispiel: Bei einer Fahrzeit von ca. 20 min (einfache Strecke) empfehlen wir, eine Einschaltdauer von 20 min nicht zu überschreiten.
  • Seite 68 Skoda Octavia...
