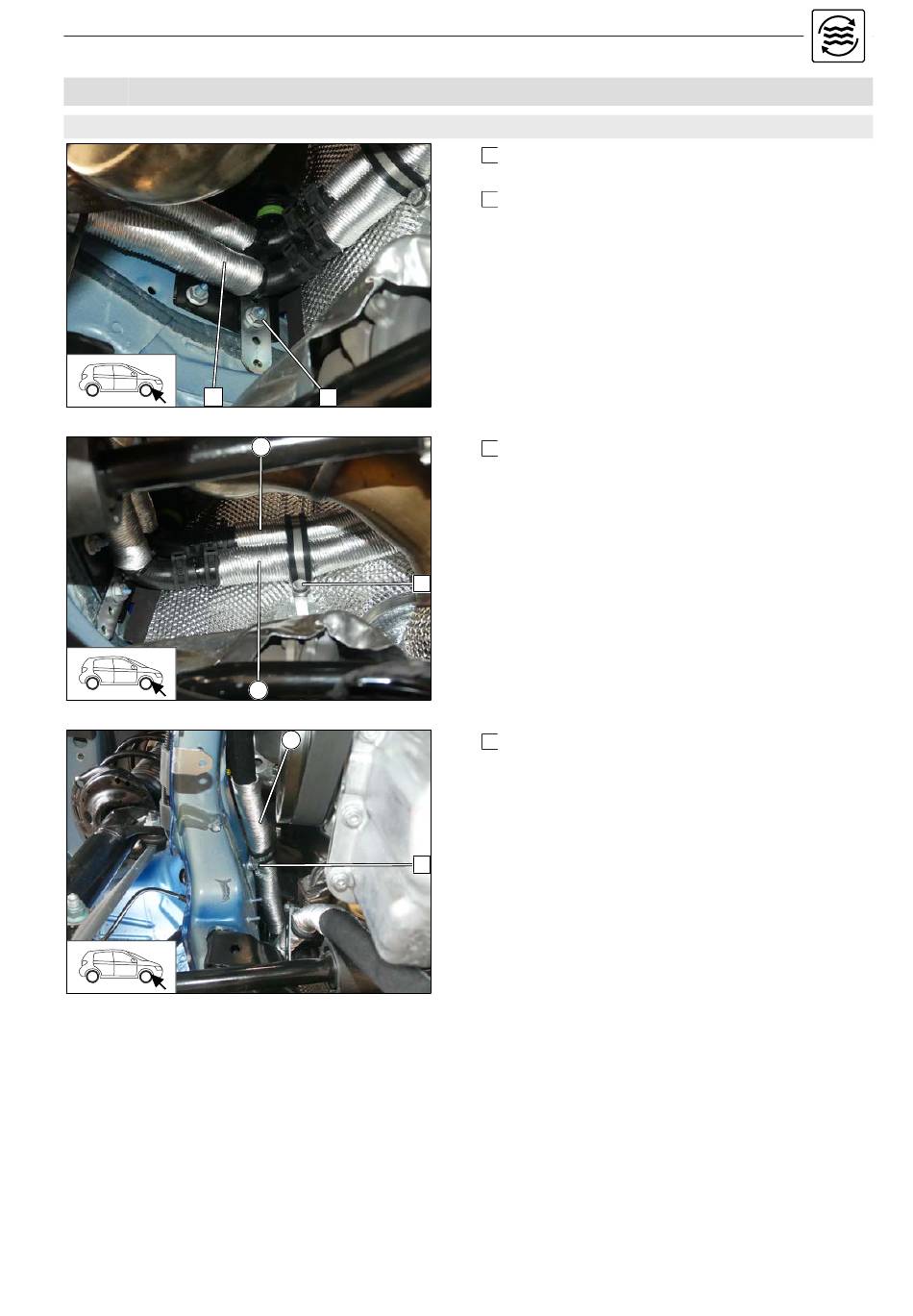

11.4
Erstellung Kühlmittelkreislauf
Schlauchgruppe montieren
2
Skoda Octavia
1
Abb. 98
L
1
A
Abb. 99
K
1
Abb. 100
1 fzg.eigener Stehbolzen, Karosseriescheibe, Loch-
band lang, fzg.eigene Bundmutter lose montieren
2 Schlauchgruppe
1 Schraube M6x20, Federring, gummierte Rohrschelle
Ø48 lose montieren
1 Fzg.eigener Stehbolzen, gummierte Rohrschelle
Ø34, Bundmutter lose montieren
13.12.2021
1328204A
45
