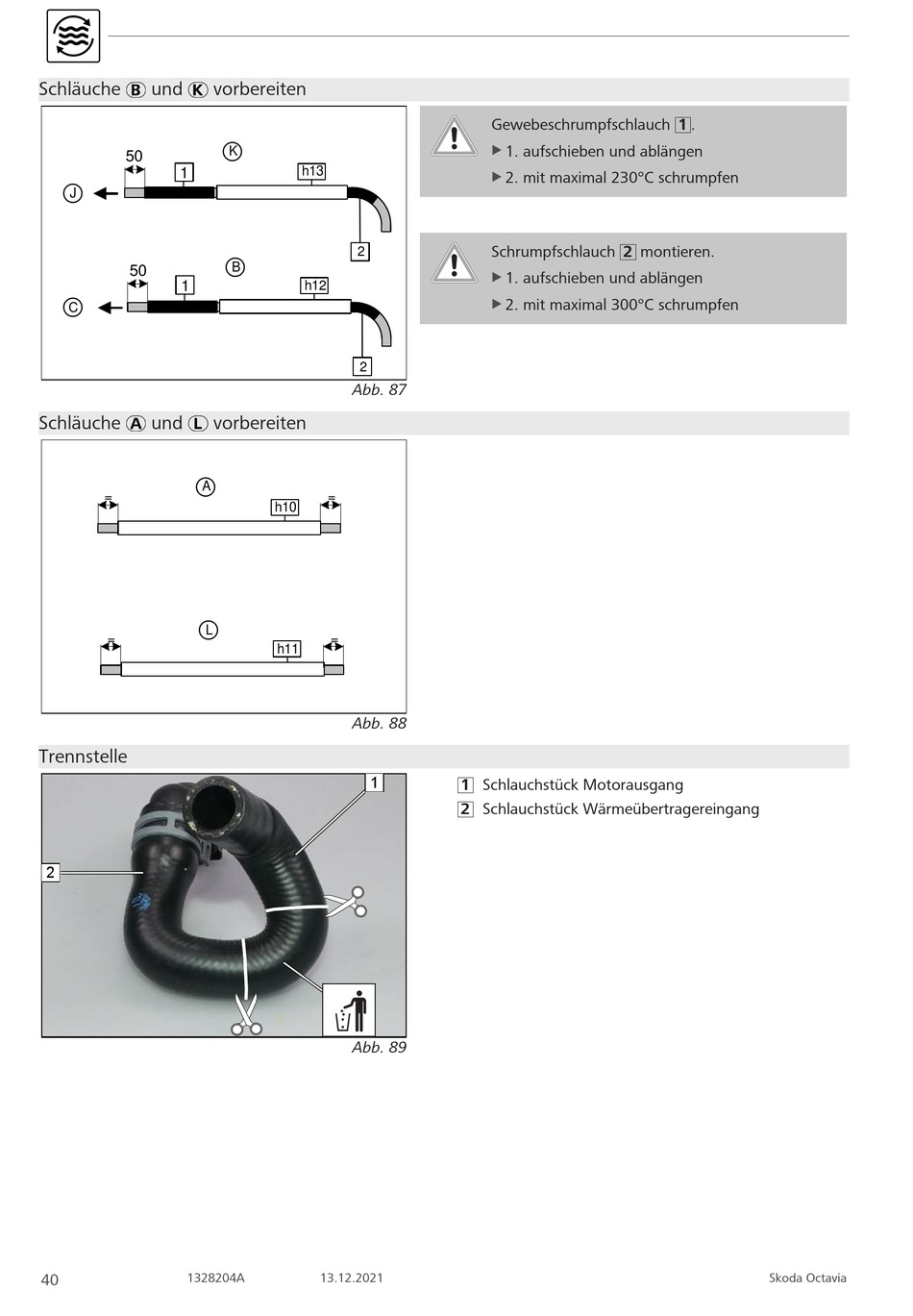

Webasto Thermo Top Evo Einbaudokumentation Seite 40

Schläuche und
50
1
J
50
1
C
Schläuche und
A
=
L
=
Trennstelle
2
1328204A
40
vorbereiten
K
h13
2
B
h12
2
Abb. 87
vorbereiten
=
h10
=
h11
Abb. 88
1
Abb. 89
13.12.2021
Gewebeschrumpfschlauch 1 .
1. aufschieben und ablängen
u
u 2. mit maximal 230°C schrumpfen
Schrumpfschlauch 2 montieren.
1. aufschieben und ablängen
u
u 2. mit maximal 300°C schrumpfen
1 Schlauchstück Motorausgang
2 Schlauchstück Wärmeübertragereingang
Skoda Octavia
