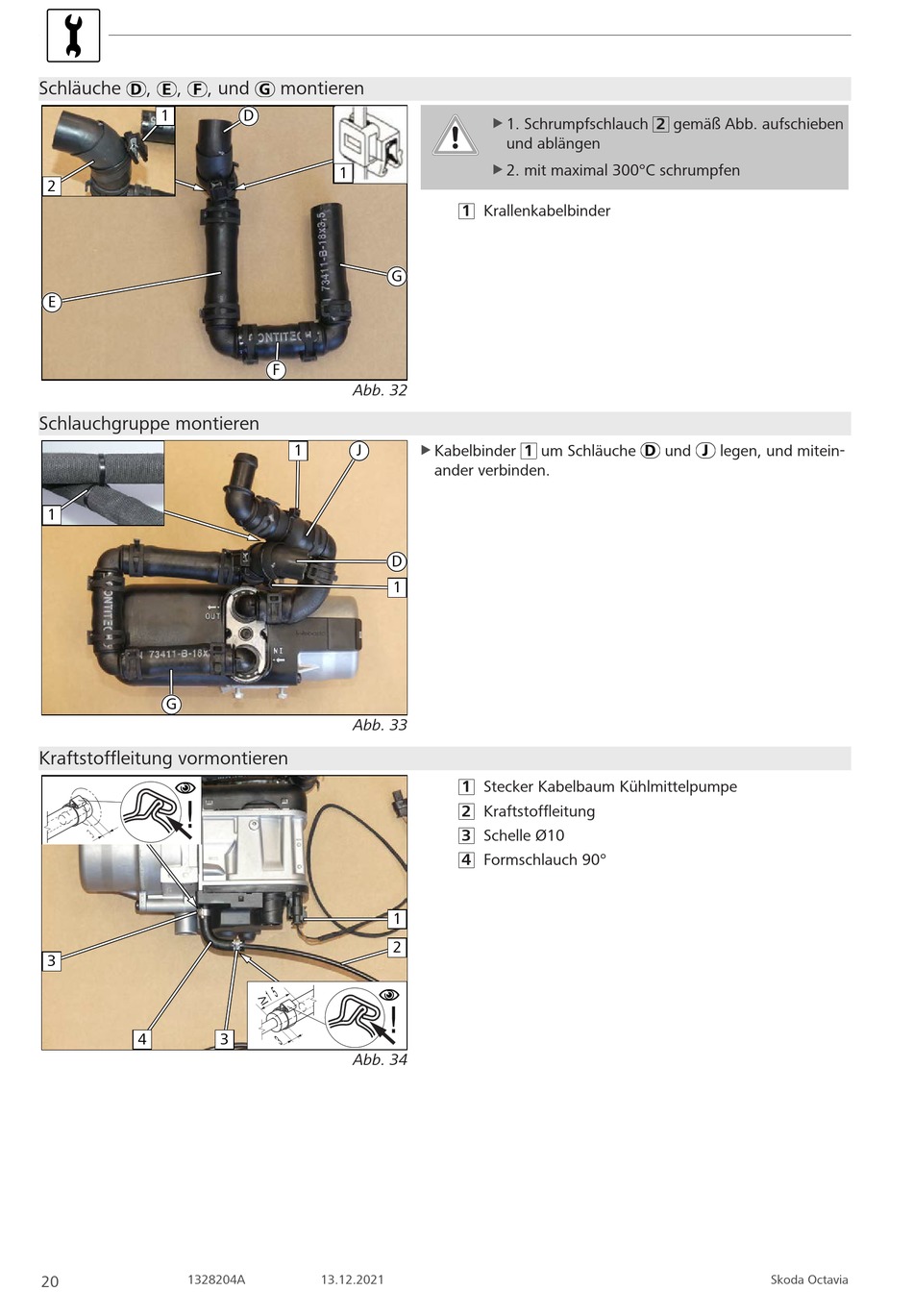

Webasto Thermo Top Evo Einbaudokumentation Seite 20

Schläuche , , , und
1
2
E
Schlauchgruppe montieren
1
G
Kraftstoffleitung vormontieren
!
3
4
1328204A
20
montieren
D
1
G
F
Abb. 32
1 J
D
1
Abb. 33
1
2
!
3
Abb. 34
13.12.2021
1. Schrumpfschlauch 2 gemäß Abb. aufschieben
u
und ablängen
2. mit maximal 300°C schrumpfen
u
1 Krallenkabelbinder
Kabelbinder 1 um Schläuche
u
ander verbinden.
1 Stecker Kabelbaum Kühlmittelpumpe
2 Kraftstoffleitung
3 Schelle Ø10
4 Formschlauch 90°
und legen, und mitein-
Skoda Octavia
