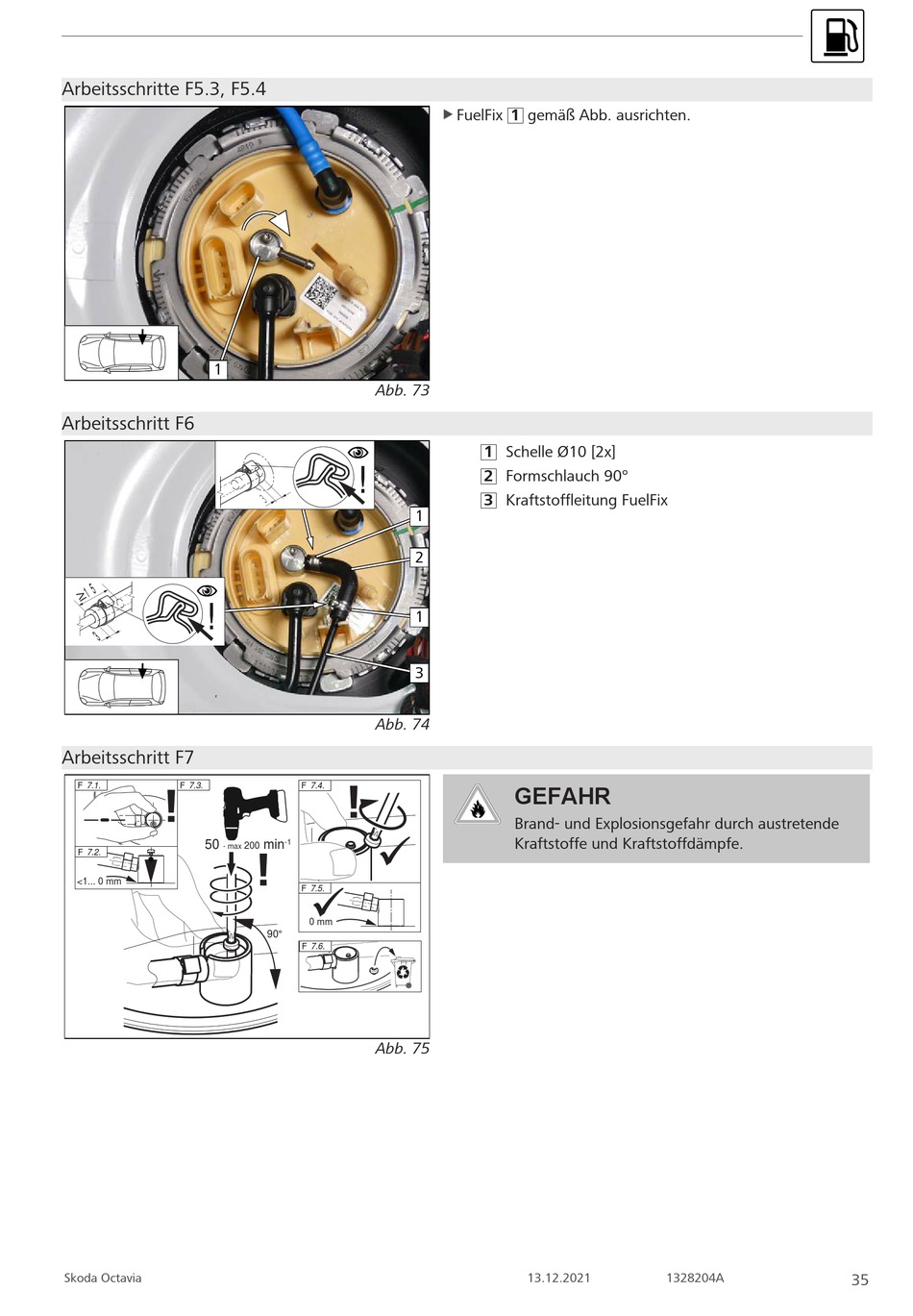

Webasto Thermo Top Evo Einbaudokumentation Seite 35

Arbeitsschritte F5.3, F5.4
1
Arbeitsschritt F6
!
Arbeitsschritt F7
F 7.1. F 7.3.
50
- max
F 7.2.
<1... 0 mm
Skoda Octavia
Abb. 73
!
1
2
1
3
Abb. 74
F 7.4.
-1
min
200
F 7.5.
0 mm
90°
F 7.6.
Abb. 75
u FuelFix 1 gemäß Abb. ausrichten.
1 Schelle Ø10 [2x]
2 Formschlauch 90°
3 Kraftstoffleitung FuelFix
GEFAHR
Brand- und Explosionsgefahr durch austretende
Kraftstoffe und Kraftstoffdämpfe.
