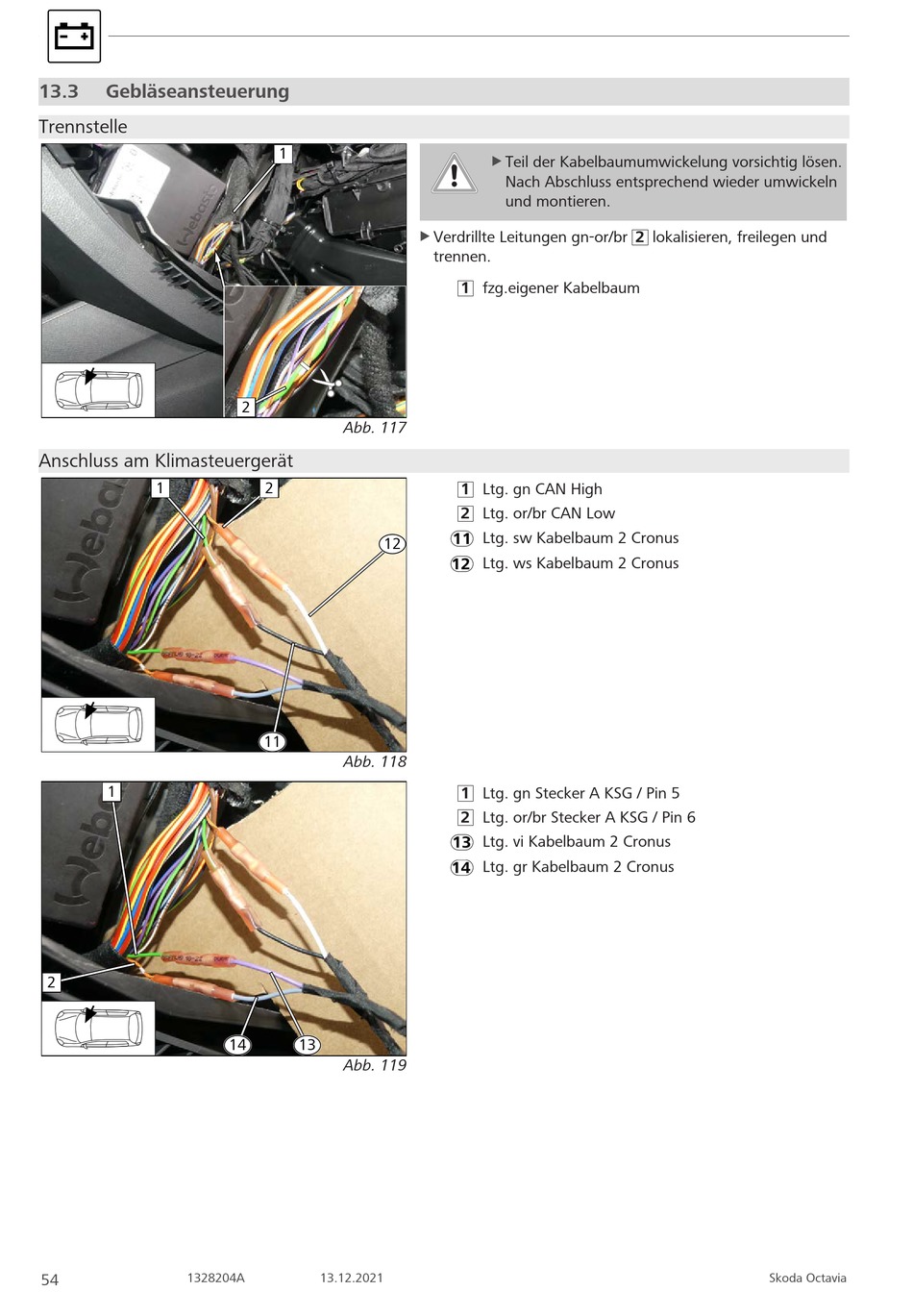

13.3 Gebläseansteuerung
Trennstelle
Anschluss am Klimasteuergerät
1
1
2
1328204A
54
1
2
Abb. 117
2
12
11
Abb. 118
14 13
Abb. 119
13.12.2021
Teil der Kabelbaumumwickelung vorsichtig lösen.
u
Nach Abschluss entsprechend wieder umwickeln
und montieren.
Verdrillte Leitungen gn-or/br 2 lokalisieren, freilegen und
u
trennen.
1 fzg.eigener Kabelbaum
1 Ltg. gn CAN High
2 Ltg. or/br CAN Low
Ltg. sw Kabelbaum 2 Cronus
Ltg. ws Kabelbaum 2 Cronus
1 Ltg. gn Stecker A KSG / Pin 5
2 Ltg. or/br Stecker A KSG / Pin 6
Ltg. vi Kabelbaum 2 Cronus
Ltg. gr Kabelbaum 2 Cronus
Skoda Octavia
