Programmauswahl; Program Selection; Beschreibung Des Ablaufschemas - ersa RA 4500 D Betriebsanleitung

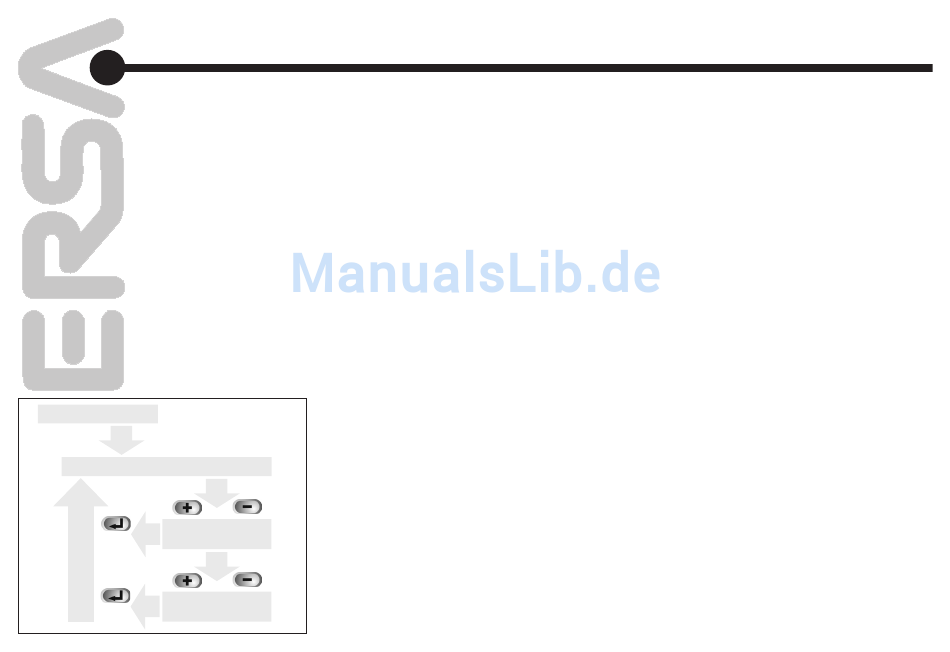

Abb. 1 / Fig. 1
Einschalten / Switch on
Istwertanzeige / Actual value display
Programmanzeige
Program display
oder 8 s
or 8 s
Programm auswählen
Choose program
oder 8 s
or 8 s
5. Funktionsbeschreibung

5.1.1 Programmauswahl

Die Auswahl eines Programms erfolgt nach dem
folgenden Schema (siehe Abb. 1: Ablaufschema
Programmauswahl).

5.1.2 Beschreibung des Ablaufschemas

Über die (+) und (-) Tasten gelangt der Anwen-
der aus der Istwertanzeige in die Programman-
zeige. Durch erneutes Betätigen der gleichen
Tasten kann das gewünschte Programm (Pr1
bis Pr5) ausgewählt werden. Mit der ENTER
Taste erfolgt der Rücksprung zur Istwertanzeige.
Die Parameter des eingestellten Programms
werden sofort geladen und aktiv. Wird die
ENTER Taste nicht betätigt, so springt die
Station automatisch nach 8 s zurück in die Ist-
wertanzeige. Auch in diesem Falle werden dann
die Parameter des eingestellten Programms
geladen und sofort aktiv.
Functional description

5.1.1 Program selection

A program is selected according to the following
flow chart (see Fig. 1: program selection flow
chart).
5.1.2 Description of the flow chart
By pressing the (+) and (-) keys, the user moves
from the actual value display to the program
display. By pressing the same keys one more
time, the requested program (Pr1 to Pr5) can
be selected. The user can return to the actual
value display by pressing the ENTER key. The
parameters of the selected program are immedi-
ately loaded and active. If the ENTER key is not
pressed, the station automatically jumps back to
the actual value display after 8 seconds. In this
case, too, the parameters of the selected pro-
gram are loaded and take effect immediately.
