IDENT-I System P • IPT-FP mit U-P6-B5-...
Installation
5.5
Erdungsanschluss
Der interne PE-Anschluss des U-P6-B5... ist leitend mit dem Gehäuse verbunden.
Aus Gründen der besseren Schirmung ist jedoch der Anschluss auf der Außenseite
zu bevorzugen.
Der äußere Erdungsanschluss des Unterteils befindet sich links unten neben den Ka-
beleinführungen (U-P6-B5) oder Rundsteckverbindern (U-P6-B5-V). Der PE-Leiter
wird mit einem Quetschverbinder an das Gehäuse angeschraubt. Um eine sichere Er-
dung zu gewährleisten, muss die Zahnscheibe zwischen den Quetschverbindern und
dem Gehäuse montiert sein.
Gehäuse

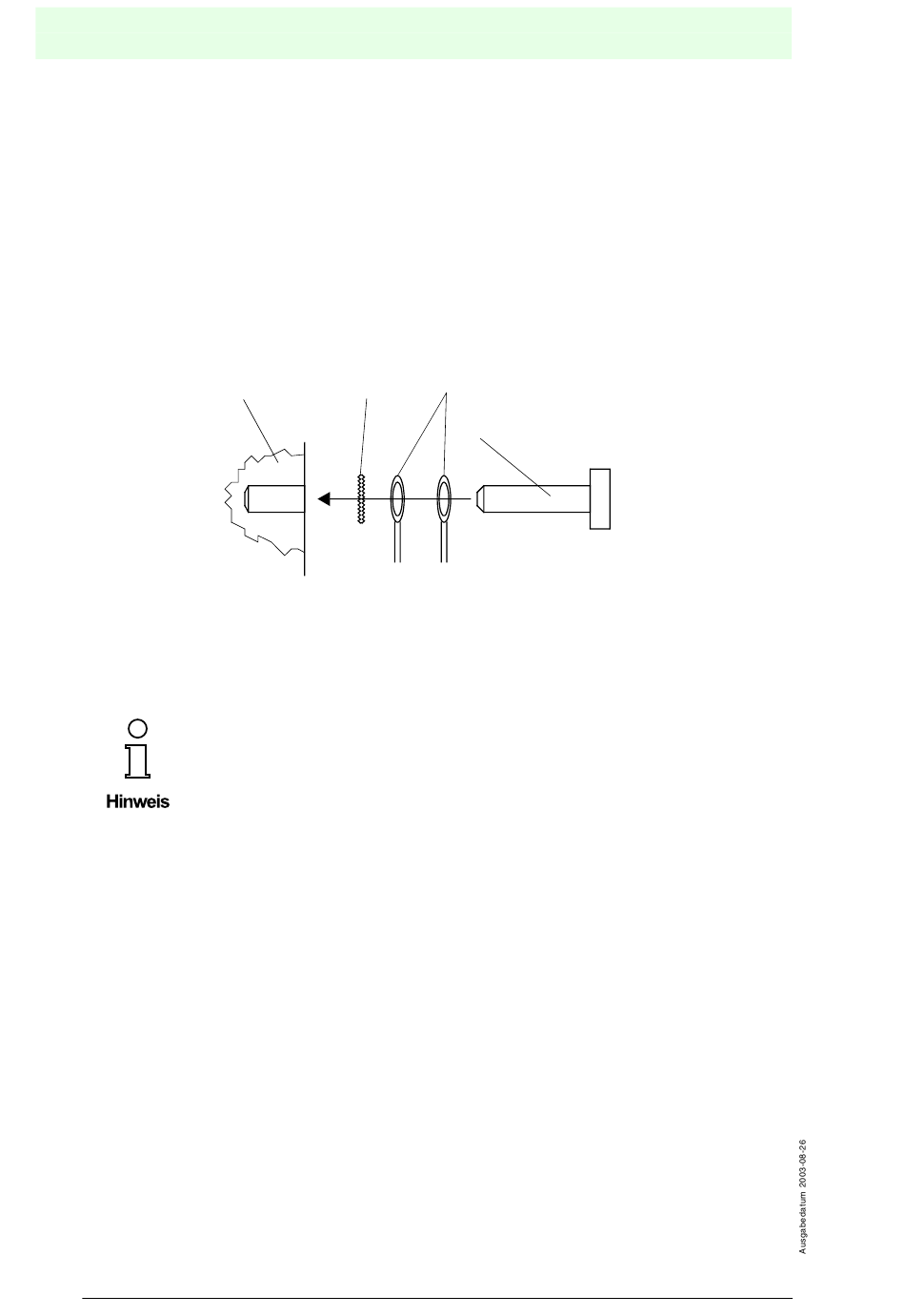

Bild 5.8:
Prinzip Erdungsanschluss
Bei separater Verkabelung wird empfohlen, für den PE-Leiter einen Leitungsquer-
schnitt von mindestens 4 mm
Für die Planung, Inbetriebnahme und Diagnose von INTERBUS-Netz-
werken ist das Hersteller-unabhängige Programm „CMD" erhältlich.
Näheres zu diesem Programm und zum Thema INTERBUS beim
INTERBUS-Club, Postfach 11 08, 32817 Blomberg;
Telefon 0 52 35/34 21 00, Telefax 0 52 35/34 12 34
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
16
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 0621 776-271111 • Internet http://www.pepperl-fuchs.com
Zahnscheibe
2
zu verwenden.
Quetschverbinder
Sicherungsschraube
Copyright Pepperl+Fuchs, Printed in Germany
