IDENT-I System P • IPT-FP mit U-P6-B5-...

Installation

5.3.4 EMV-Schirmung

Die Schirmung von Leitungen dient der Ableitung elektromagnetischer Störungen.

Zur Schirmung einer Leitung wird jede Seite des Schirms niederohmig und niederin-

duktiv mit Erde verbunden.

Wenn Sie Leitungen mit einer doppelten Schirmung verwenden, z. B.

Drahtgeflecht und metallisierte Folie, müssen Sie die beiden Schirme

bei der Konfektionierung der Kabel am Ende der Leitungen niederoh-

mig miteinander verbinden.

Viele Störeinstrahlungen gehen von Versorgungskabeln aus, z. B. Ein-

schaltstrom eines Drehstrommotors. Aus diesem Grund sollten Sie eine

parallele Leitungsführung von Versorgungsleitungen und Daten-/Sig-

nalleitungen, insbesondere im gleichen Kabelkanal, vermeiden.

Um die Schirmung EMV-gerecht nach DIN VDE 0871/6.78 mit der PG-Verschrau-

bung des Unterteils U-P6-B5 zu verbinden, müssen folgende Schritte durchgeführt

werden:

• Außenmantel der Leitung auf ca. 10 mm abisolieren.

• Schirm leicht aufweiten (1) und über den Konus (2) schieben.

• Einsatzdichtung (3) über Schirm und Konus ziehen.

• PG-Verschraubung festziehen.

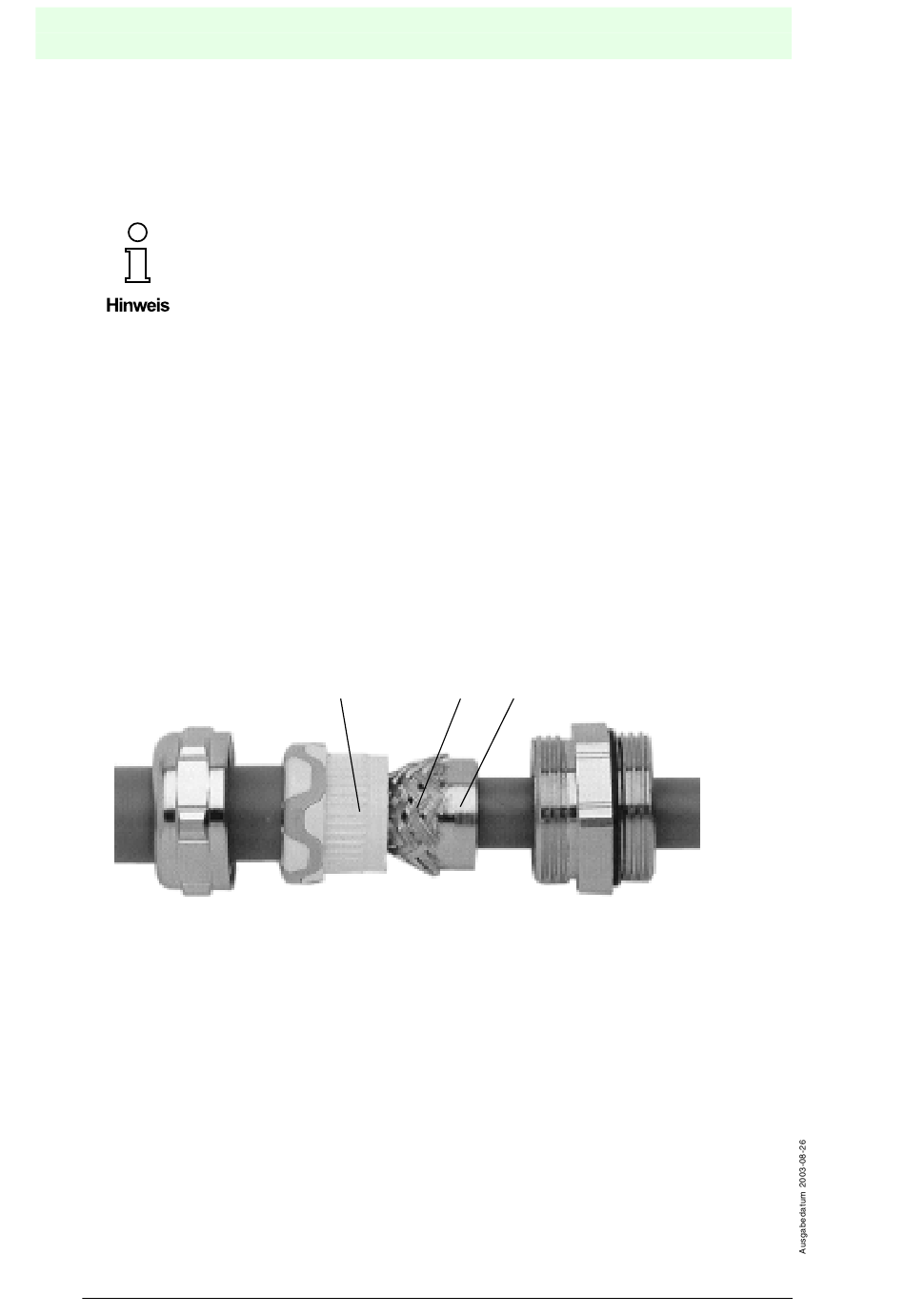

Bild 5.4:

EMV-gerechte Schirmung

Um einen leitenden Kontakt mit dem Gehäuse herzustellen, ist die PG-Verschrau-

bung mit einer selbstschneidenden Mutter am Unterteil U-P6-B5 befestigt.

Selbstschneidende Muttern können nach dem Lösen nicht wieder verwendet werden!

Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
