Inbetriebnahme
Stellen Sie vor der Inbetriebnahme sicher, dass keine Gefahr für die
Anlage entstehen kann, in die das Gerät eingebunden ist, z. B. durch
unkontrolliert angesteuerte Prozesse.
6.1
Überprüfung der Installation
Prüfen Sie vor der Inbetriebnahme noch einmal alle Anschlüsse auf ihre
Richtigkeit.
Machen Sie sich vor der Inbetriebnahme bereits mit der Kommunikation
zwischen ihrem INTERBUS-Master und der Schreib-/Lesestation ver-
traut (Kapitel 7 dieses Handbuchs). Die Inbetriebnahme erfordert
genaue Kenntnisse über den INTERBUS und die Programmierung
ihres Master-Gerätes.
Pg-Verschraubung

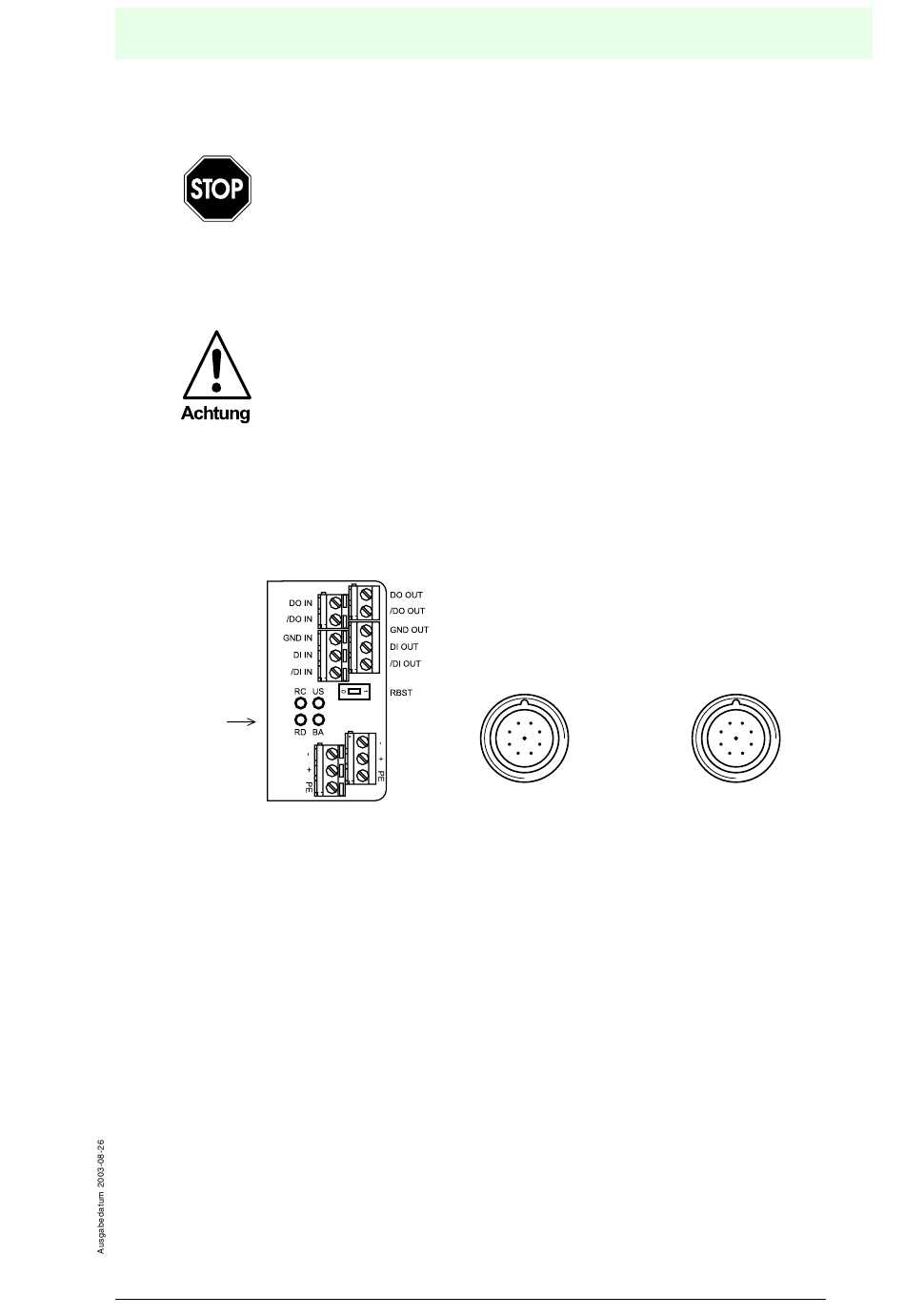

Bild 6.1:
Anschlüsse am Unterteil U-P6-B5...
Nach Anschluss der Versorgungsspannung muss die grüne Leuchtdiode an der Le-
sestation und die grüne Leuchtdiode „US" im Unterteil leuchten. Konfigurieren Sie die
Schreib-/Lesestation mit den in Kapitel 7 beschriebenen Systembefehlen. Als Daten-
trägertyp ist „Autodetect" eingestellt.
Die Übertragungsgeschwindigkeit beträgt beim INTERBUS 500 kBit/s oder 2 MBit/s.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 0621 776-271111 • Internet http://www.pepperl-fuchs.com
IDENT-I System P • IPT-FP mit U-P6-B5-...
M23 Rundsteckverbinder
ankommende Schnittstelle
8
1
7
9
2
6
3
5
4
Stecker
Inbetriebnahme
abgehende Schnittstelle
1
DO1
2
/DO1
3
DI1
1
8
4
/DI1
2
9
7
5
GND
3
6
6
PE
4
5
7
+24 V
8
0 V
9
Buchse
Copyright Pepperl+Fuchs, Printed in Germany
1
DO2
2
/DO2
3
DI2
4
/DI2
5
GND
6
PE
7
+24 V
8
0 V
9
/RBST
17
