IDENT-I System P • IPT-FP mit U-P6-B5-...
Installation
5.3
Geräte-Anschluss U-P6-B5
Der elektrische Anschluss des Unterteils erfolgt über Schraubklemmen. Der max.
Adernquerschnitt beträgt 1,5 mm
Schließen Sie den INTERBUS und die Versorgungsspannung wie im Anschlussplan
und in der Klemmenbelegungsliste beschrieben an.
IPC
rt

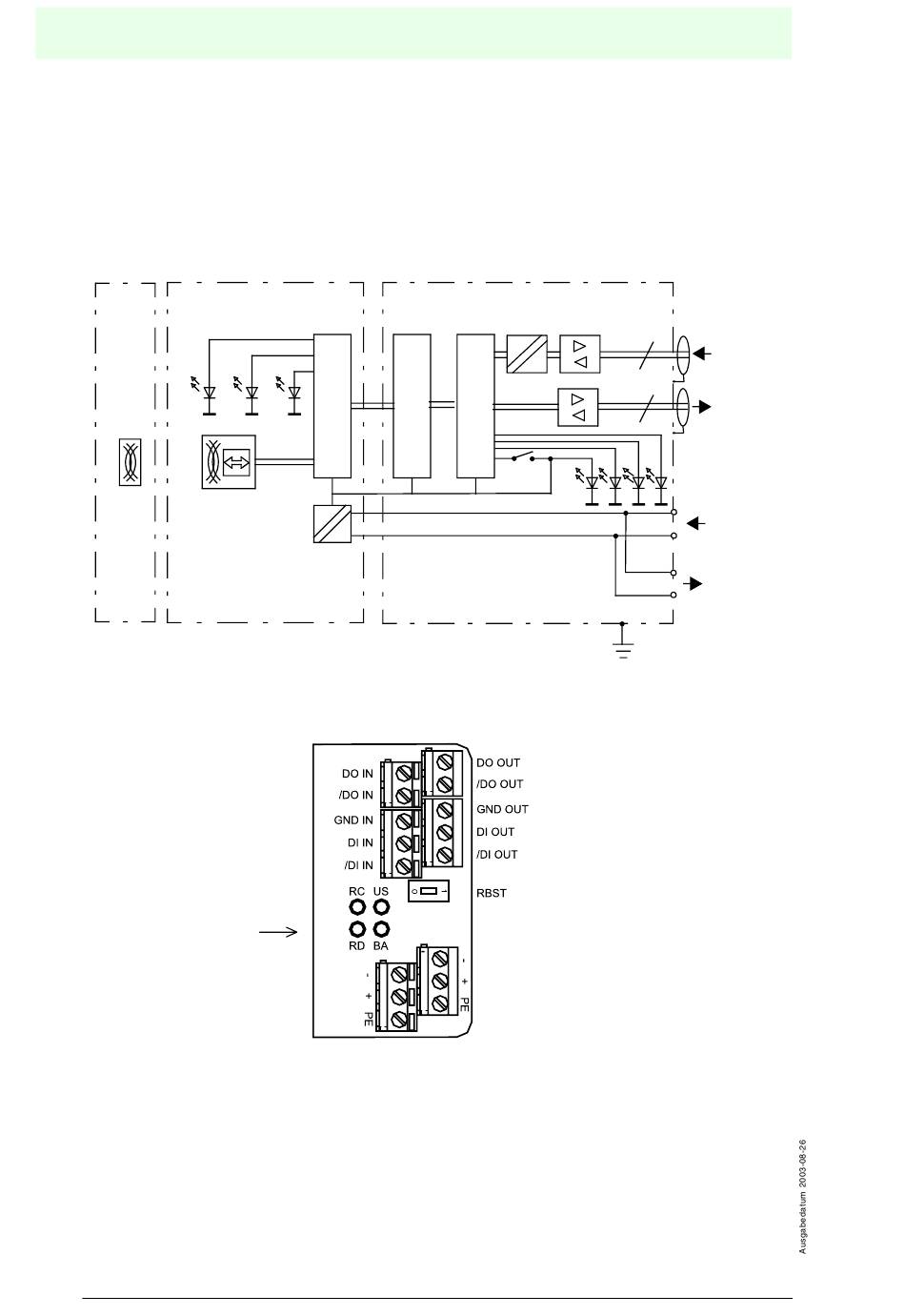

Bild 5.1:
Blockschaltbild
Pg-Verschraubung
Bild 5.2:
Klemmenbelegung
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
10
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 0621 776-271111 • Internet http://www.pepperl-fuchs.com
2
.
IPT-FP
ge
gn
mP1
mP2
U-P6-B5
SUPI
3
BA
RC
U
RBST
s
gn gn gn ge
Copyright Pepperl+Fuchs, Printed in Germany
5
IN
5
OUT
RD
IN
20 ... 30 VDC
PELV
OUT
