5.3.1 INTERBUS Ring-Abschluss
Charakteristisch für das INTERBUS-System ist seine physikalische Ringstruktur. Je-
des angeschlossene Gerät liegt im Bus zwischen zwei anderen Teilnehmern. Ist dies
nicht der Fall, zum Beispiel am Ende einer Verzweigung mit einer Busklemme, muss
die Ringleitung im betreffenden Gerät geschlossen werden.
Sie müssen den mit „RBST" bezeichneten DIP-Schalter für den Ringabschluss in die
richtige Position bringen (siehe Bild 5.3). Der Ring-Abschlussschalter befindet sich im
Klemmraum des Unterteils U-P6-B5.
Bus abgeschlossen!

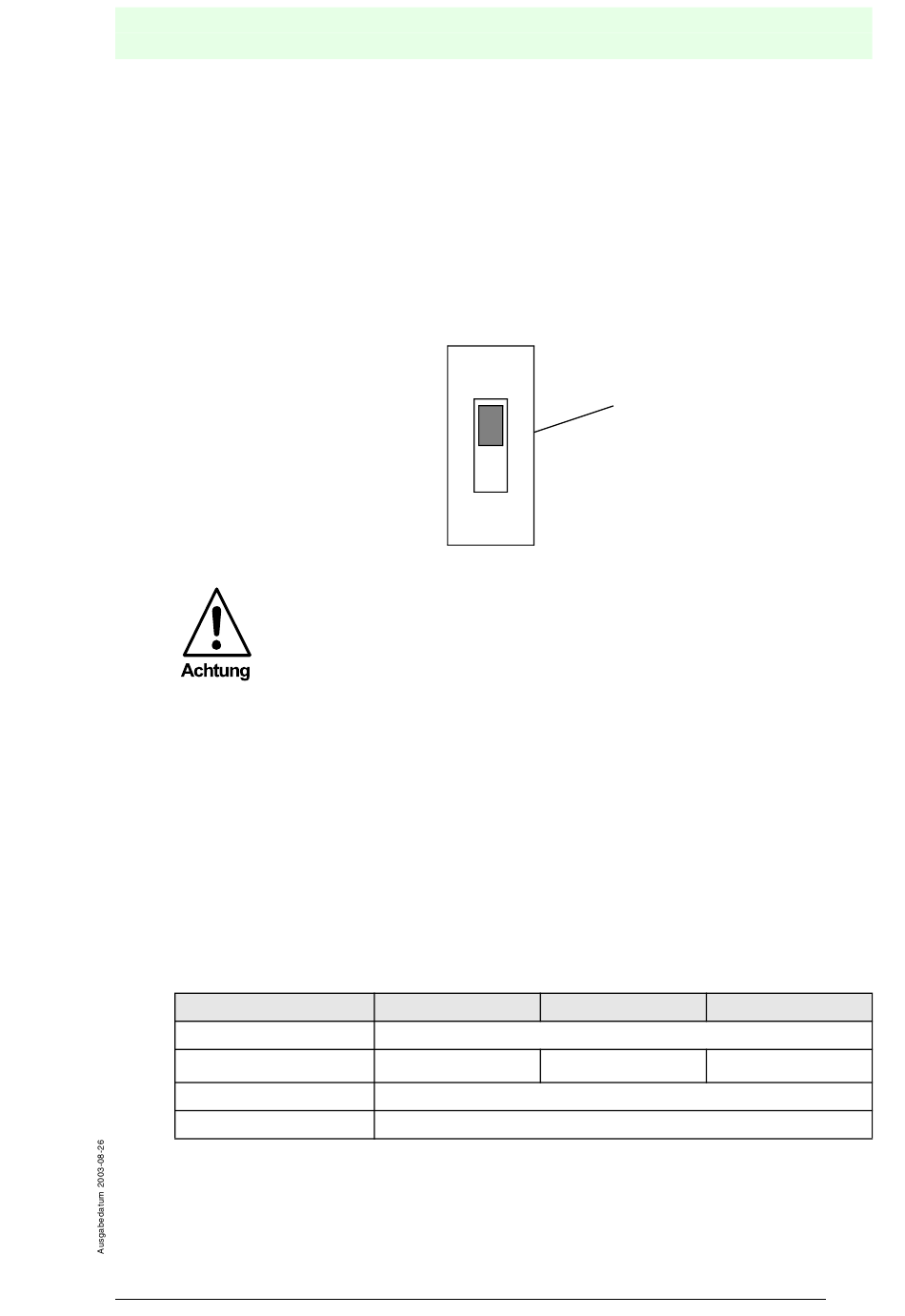

Bild 5.3:
Ring-Abschlussschalter
Der Ringabschluss darf nur bei Lage des Gerätes an einem offenen Ver-
zweigungsende aktiviert sein! Anderenfalls werden alle nachfolgenden
Geräte von der Kommunikation abgeschnitten.
5.3.2 Leitungslängen
Je nach Art der verwendeten Kabel und Größe der äußeren Störeinflüsse kann die
Distanz zwischen zwei Geräten bis zu 400 Metern betragen. Die Gesamtausdehnung
eines INTERBUS-Systems kann bis zu 12,8 Kilometern betragen. Die Anzahl der an
den Bus angeschlossenen Geräte ist auf 512 begrenzt.
5.3.3 Kabel
Folgende INTERBUS Fernbus-Leitungen sollten verwendet werden:
Parameter
Kabelaufbau
Leiterquerschnitt
Betriebskapazität
Impedanz
Verwenden Sie nur geschirmte Leitungen mit paarweise verdrillten Zweidraht-Leitun-
gen (twisted pair). Nur bei Verwendung geschirmter Leitungen erreichen Sie eine
bestmögliche EMV-Störfestigkeit.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 0621 776-271111 • Internet http://www.pepperl-fuchs.com
IDENT-I System P • IPT-FP mit U-P6-B5-...
Bus weitergeführt!
Normal
je 2 Adern zum Paar verdrillt, gemeinsame Schirmung
3 x 2 x 0,22 mm
1
DIP-Schalter „RBST" für die Aktivie-
rung des weiterführenden Busses.
0
Hochflexibel
2
3 x 2 x 0,25 mm
60pF/m
120 Ω bei 64 KHz/100 Ω bei 1 MHz
Copyright Pepperl+Fuchs, Printed in Germany
Installation
Erdverlegbar
2
2
3 x 2 x 0,22 mm
11
