EdilKamin BASIC Installations-, Betriebs- Und Wartungsanleitung Seite 13

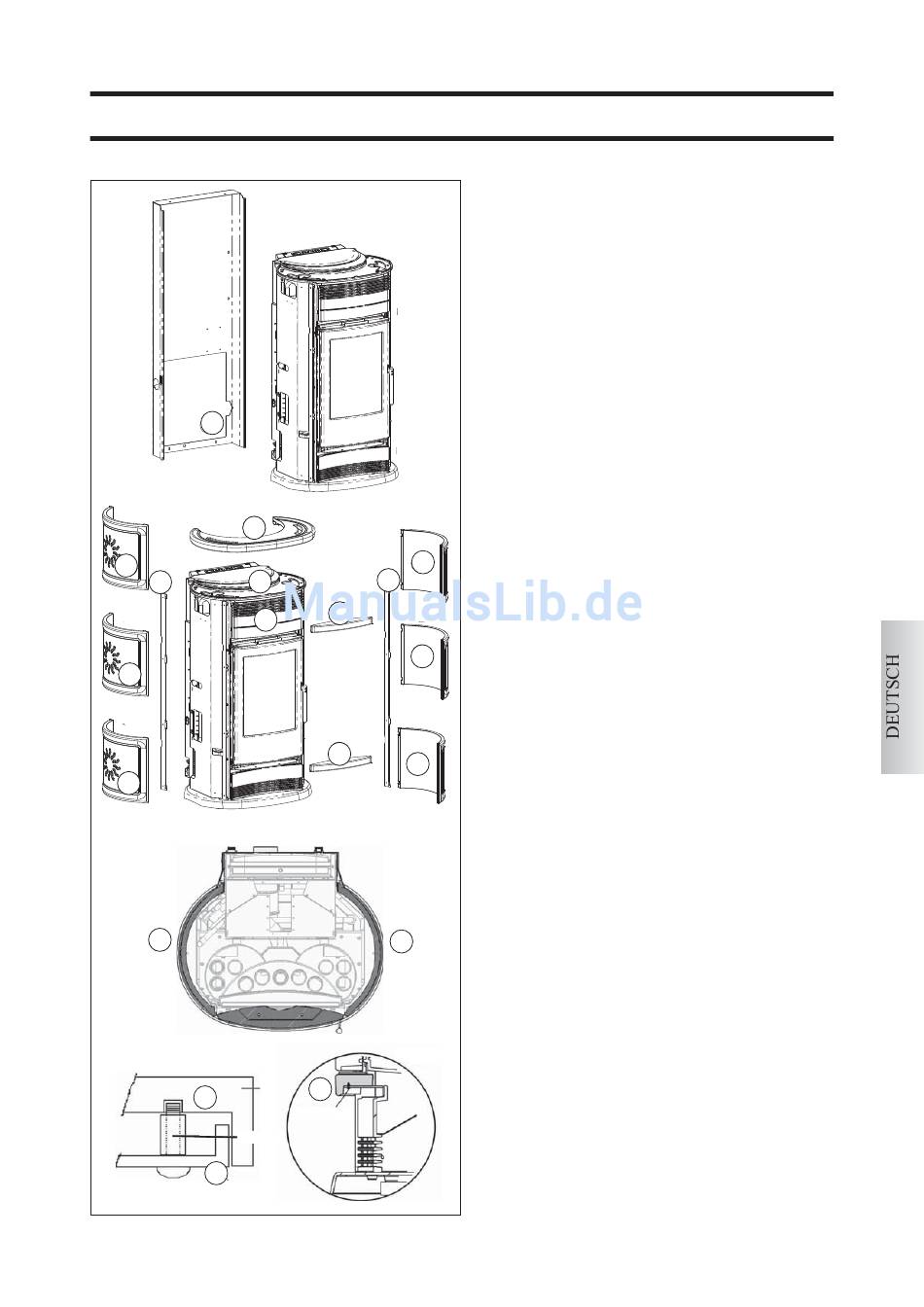

MONTAGE DER VERKLEIDUNG
PRESTIGE
27
27
73
73
70 70
29 29 139
132
19
70
70
132
70
70
132
70
DETAIL. Z
72
Buchsen
14
Schrauben
70
70 70
29 29
29
72
72
132
70
70
132
72
72
70 70
70
132
70
DETAIL. X
72
2 Schrauben
109
MITGELIEFERTE KLEINTEILE:
2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silikon-Abstandshalter für die Aufsatzplatte aus Keramik
8 flache Unterlegscheiben mit Durchmesser 6
2 Buchsen
MONTAGE DER SEITLICHEN KACHELN
Die Rückwand (27) und die beiden Profile (29) abbauen
und die Kacheln (70) auf beiden Seiten einsetzen.
Da die Kacheln im Gussverfahren hergestellt sind, kön-
nten sie leicht unterschiedliche Höhen aufweisen. Um die
eventuellen Höhenschwankungen auszugleichen können
Silikon-Abstandsstücke zwischengesetzt werden, ohne
das Aussehen des Heizofens zu beeinträchtigen. Die
Profile (29) und die Rückwand (27) wieder anbringen.
MONTAGE DER OBEREN VORDEREN BLENDE
Das obere Gitter aus Gusseisen (19) nach oben herauszie-
hen und die obere Blende (72) in die Metall-
Blendenhalterung über der Tür einsetzen.
Die Blende mit den mitgelieferten 2 Schrauben M6x25
(mittels eines Inbusschlüssels) und 2 St. Unterlegscheiben
befestigen (zuvor ist die Tür zu öffnen).
MONTAGE DER UNTEREN VORDEREN BLENDE
Die untere vordere Blende (72) platzieren und sie mit den
mitgelieferten 2 Schrauben M6x12 (mithilfe eines
Inbusschlüssels) und 2 St. Unterlegscheiben M6 , wie im
Detail "X" angegeben, befestigen.
HINWEIS:
Für einen ordnungsgemäße Einbau der oberen vorderen
Blende (72) muss zwischen dieser und der Metall-
Blendenhalterung (14) die mitgelieferte Buchse einge-
setzt werden, wie im Detail "Z" angegeben.
MONTAGE DES KERAMIKAUFSATZES (73)
• Die 4 Abstandshalter für Keramik in die 4 entsprechen-
den freien Öffnungen des Gusseisenaufsatzes stecken
• Den Keramikaufsatz (73) auflegen, um die ordnungsge-
mäße Auflage zu überprüfen
• Falls erforderlich, zwischen dem Abstandshalter aus
Silikon und dem Gusseisenaufsatz eine Unterlegscheibe
legen.
HINWEIS:
• Die rote Kristallinemaille auf den Steingutkacheln
bildet einheitliche Haarrisse auf der gesamten Fläche.
Diese Haarrisse stellen keinen Mangel dar, sondern ein
typisches Merkmal der Emaille auf Steingutkacheln
("Craclé"-Effekt).
• Die Keramikteile (Steingutkacheln) sind von Hand
gegossen und emailliert und können daher geringfügige
Unregelmäßigkeiten aufweisen (kleine Mulden oder
Poren in der Emailleschicht), die ihre Qualität jedoch
nicht beeinträchtigen.
