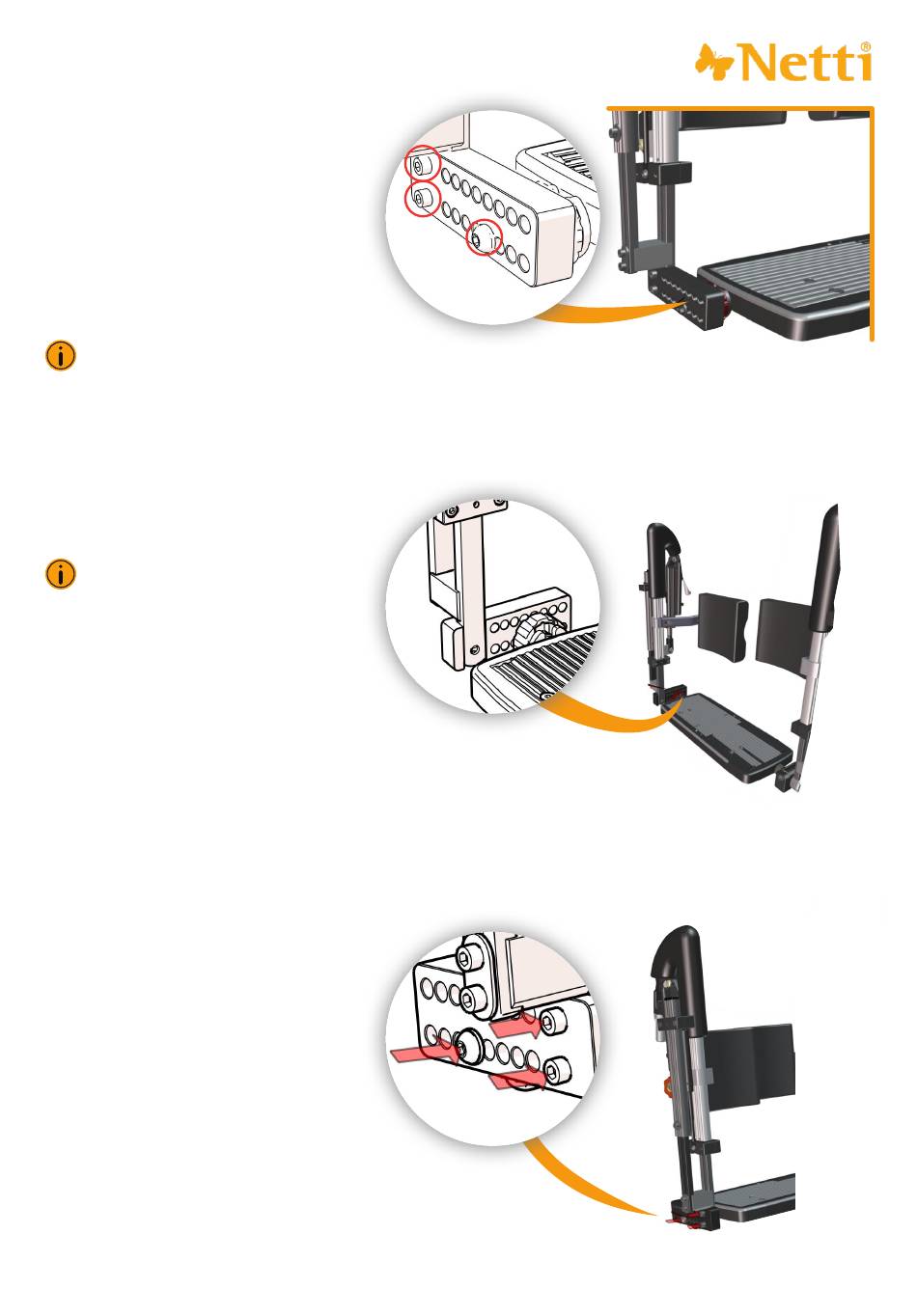

Netti Dynamic-System Bedienungs- Und Montageanleitung Seite 21

• Befestigen Sie die Verlängerungshalterung
mit 2 Schrauben M6 mit einem 5 mm-
Inbusschlüssel durch das Längsprofil in
2 Muttern.
Befestigen Sie die
•
Fußbrettverriegelung mit einer
Schraube M8 mit einem 6 mm-
Inbusschlüssel.
Die rechte Abbildung zeigt die nach vorne
info@solidworks.com
reichende Halterung, die ein längeres linkes
Bein ermöglicht. Die rechte Beinstütze und
das Wadenpolster müssen nach hinten
bewegt werden, passend für einen Benutzer
mit einem kürzeren rechten Bein.
info@solidworks.com
Die rechte Abbildung zeigt die
nach hinten reichende Halterung,
die ein längeres rechtes Bein
ermöglicht. Die rechte Beinstütze
und das Wadenpolster müssen nach
vorne bewegt werden, passend für
einen Benutzer mit einem längeren
rechten Bein.
Auf der Abbildung ist die einseitige
Tiefeneinstellung des Fußbretts bei der Netti
Dynamic PARALLEL-Beinstütze dargestellt.
Der Montagevorgang für die einseitige Fußbrett-
Tiefenverstellung bei der Netti Dynamic DUAL-
Beinstütze ist ähnlich.
info@solidworks.com
Satz Verlängerungsplattform für DUAL-
Beinstütze: 82940 und 82941.
Modell: Netti Dynamic-System
Sprache: Deutsch Version: 2024-10
info@solidworks.com
info@solidworks.com
info@solidworks.com
21
My-Netti.de
