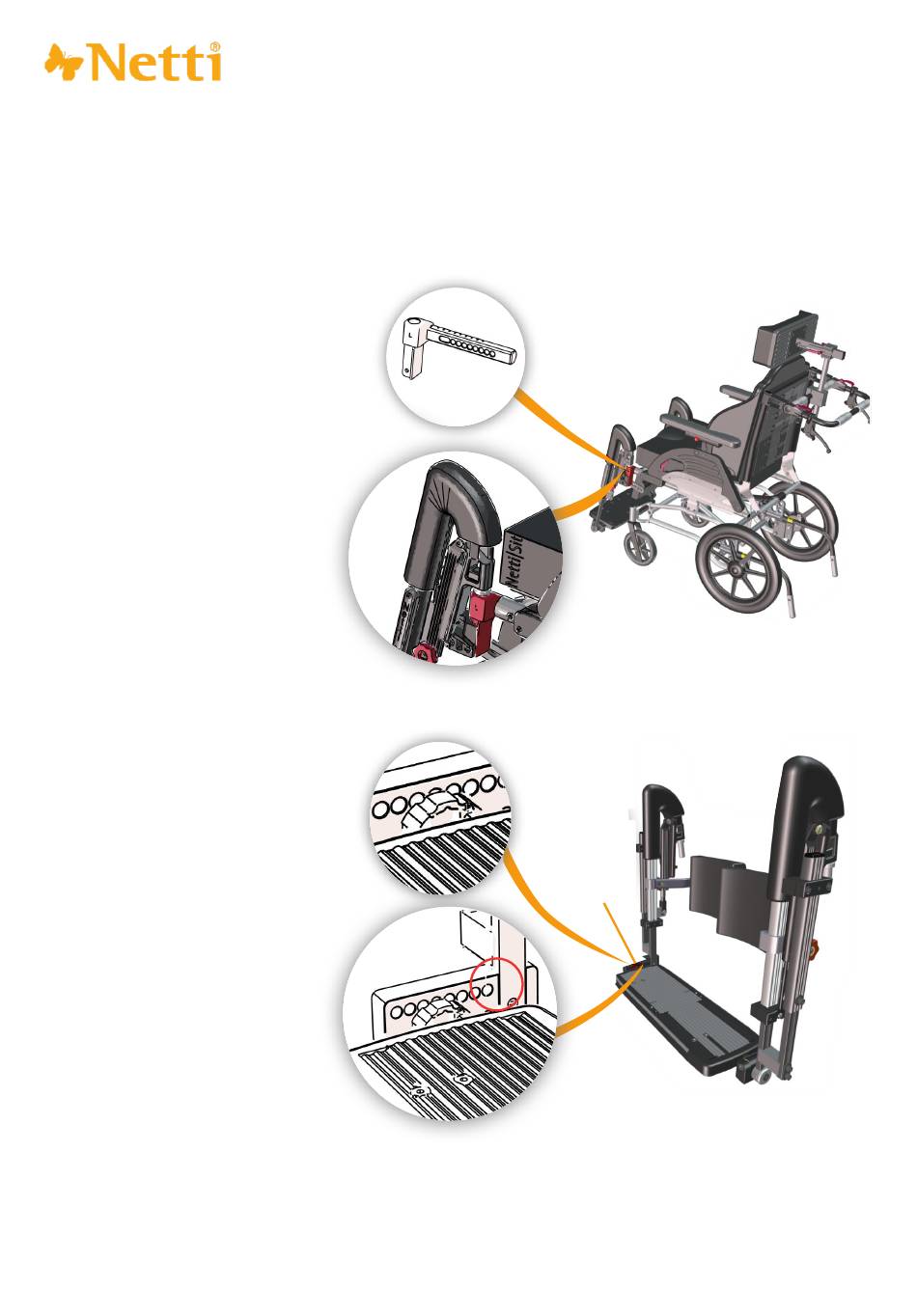

3.13 NETTI DYNAMIC-BEINSTÜTZEN FÜR
UNTERSCHIEDLICHE BEINLÄNGEN
EINSEITIGE TIEFENVERSTELLUNG DES
FUSSBRETTS
Bei ungleicher Beinlänge oder
Beinposition:
Die Tiefe von Beinstütze und Fußbrett kann
zum Ausgleich mit Verlängerungsstücken
und Verlängerungshalterung an der rechten
Beinstütze eingestellt werden.
Das Verlängerungsstück wird in der
benötigten Länge auf der Seite, auf
der das Bein länger ist, nach vorne
gezogen und fixiert.
Die Beinstütze sitzt in dem
Verlängerungsstück, weshalb sie
ebenfalls nach vorne bewegt wird.
info@solidworks.com
info@solidworks.com
Damit das Fußbrett nach der einseitigen
Verstellung des Verlängerungsstücks in
die Fußbrettverriegelung gelangt, muss
das Fußbrett neu positioniert werden.
Die Fußbrettverriegelung wird
aus dem Längsprofil, in dem sie
normalerweise sitzt, entfernt und an die
Verlängerungshalterung montiert.
Die Verlängerungshalterung wird an
das Längsprofil montiert, auf dem
sich die Verriegelung befand.
info@solidworks.com
20
My-Netti.de
info@solidworks.com
info@solidworks.com
Verlänge-
rungshalte-
rung
Modell: Netti Dynamic-System
Sprache: Deutsch Version: 2024-10
