Wägeterminal MCI
3.6 Anschluss Wägezelle
Stand:
27.03.2024
Die Wägeterminals der MCI - Reihe bieten verschiedene Möglichkeiten Wäge-
zellen / Wägeplattformen (Wägebrücken) mit der Auswerteelektronik zu verbin-
den.

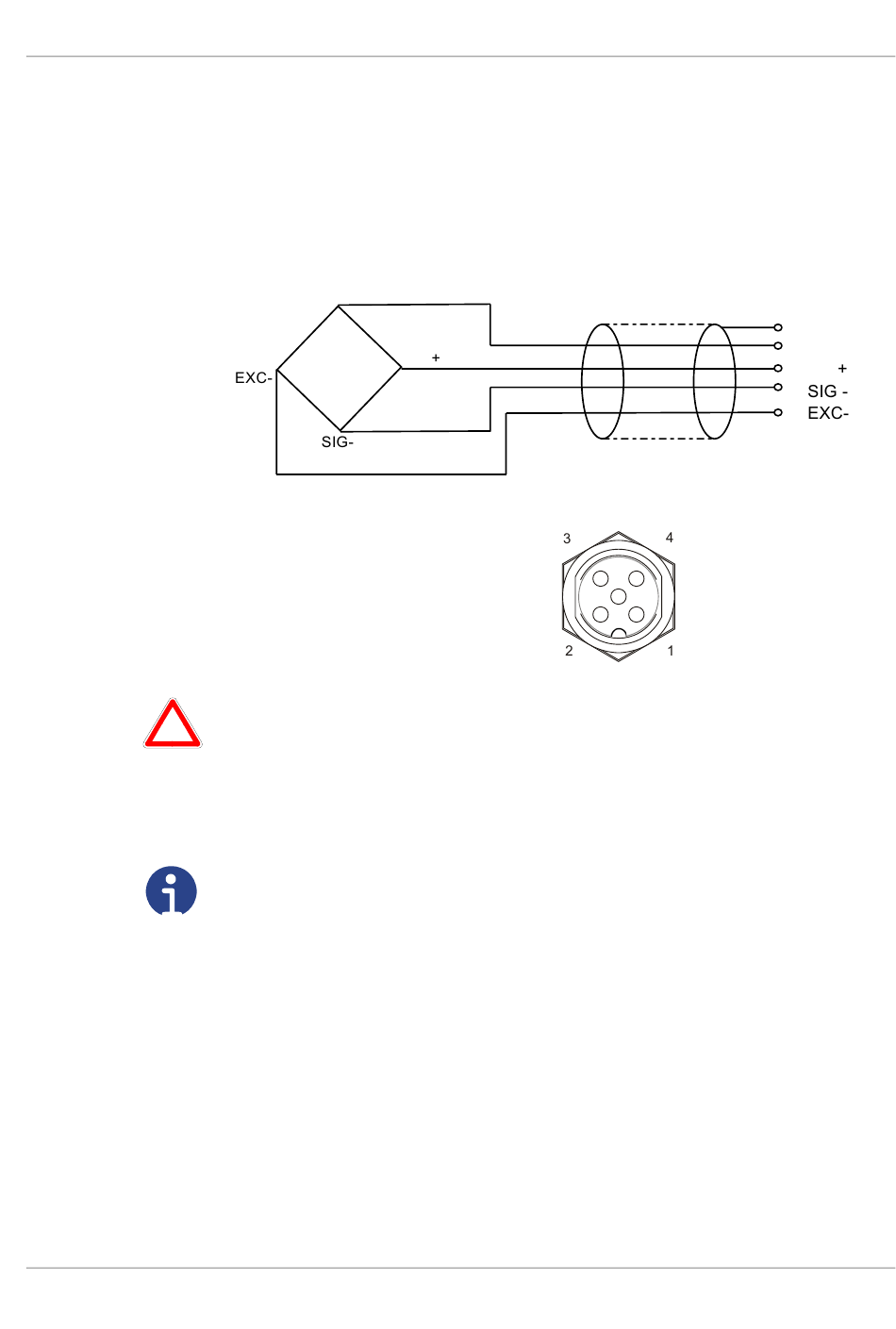

Anschluss einer 4-Leiter Wägezelle
5-poliger Buchsen-Anschluss von 4-Leiter Wägezelle
EXC+
Zelle
Pinbelegung Buchse (A-kodiert):
1. EXC +
2. SIG –
3. EXC -
4. SIG +
Achtung
Bei geeichten Systemen verfügen sowohl das Wägeterminal als auch die
Digitalisierungseinheit über einen verschlüsselten Wert. Dieser Wert ist
einmalig und kann nicht reproduziert werden (Eichschutz). Dieser Schutz
stellt sicher, dass nur das konformitätsbewertete Wägeterminal mit der
entsprechenden konformitätsbewerteten Digitalisierungseinheit
zusammenarbeitet.
Hinweis
Im Falle eines Schadens/Fehlers am Wägeterminal wird das Eichsiegel
gebrochen und es kann ein Austauschgerät angeschlossen werden. Eine
Nacheichung ist dann zwingend erforderlich. Bei weiteren Fragen wenden Sie
sich bitte direkt an den Bosche-Kundendienst.
Transport, Installation, Anschluss | 3
SIG
BOSCHE Wägetechnik
SHIELD
5
Shield
1 EXC+
4 SIG
2
3
