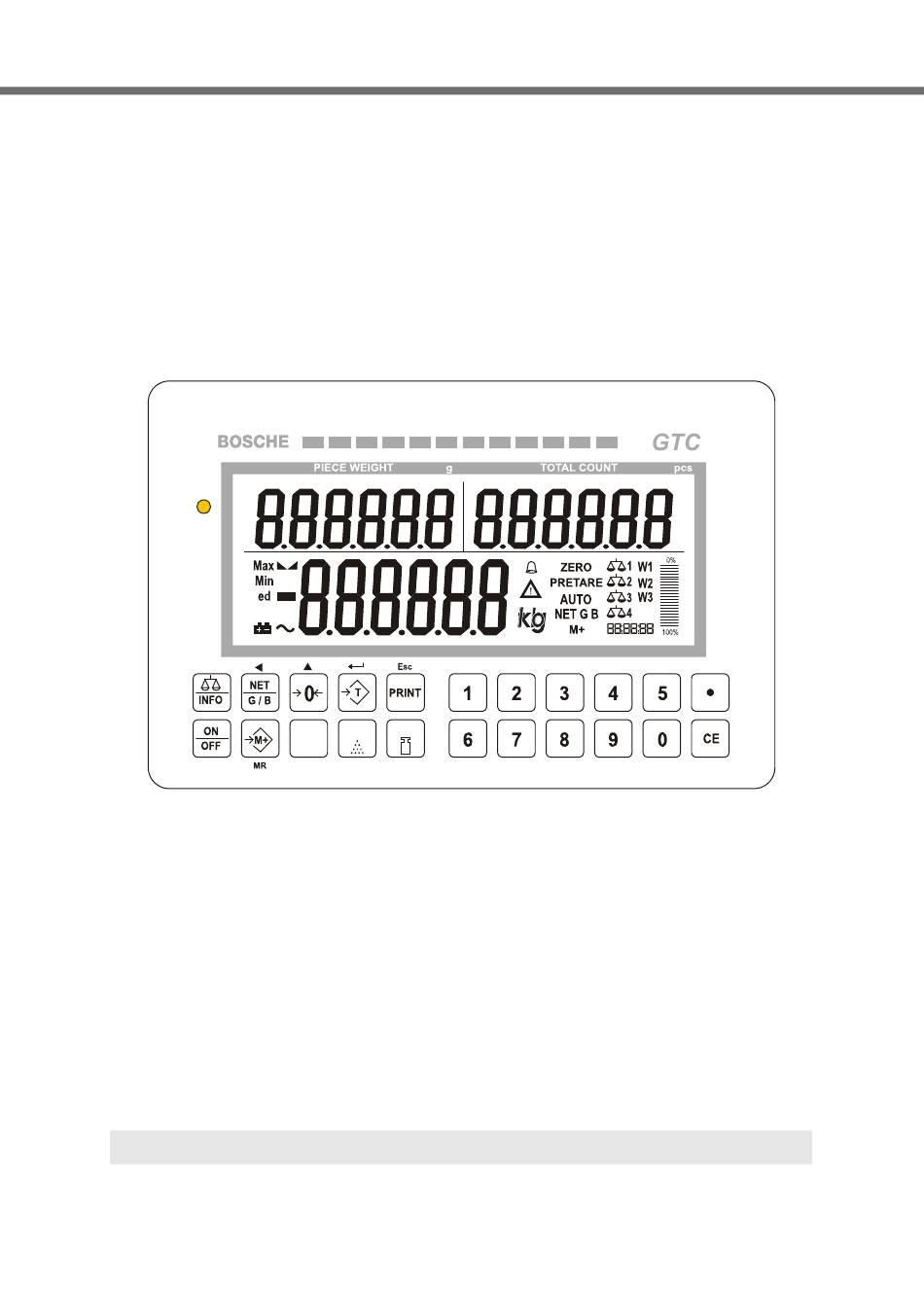

BOSCHE
Wägeterminal
GTC
REF
REF
PLU
Bedienungsanleitung
Originalanleitung (für künftige Verwendung aufbewahren)
BOSCHE V2.0
Stand: 14.10.2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosche GTC

Inhaltszusammenfassung für Bosche GTC

  • Seite 1 BOSCHE Wägeterminal Bedienungsanleitung Originalanleitung (für künftige Verwendung aufbewahren) BOSCHE V2.0 Stand: 14.10.2022...
  • Seite 3 Diese Anleitung wurde aktualisiert am: 14.10.2022 Urheberrecht Für dieses Dokument behält sich die Fa. Bosche GmbH & Co. KG alle Rechte vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung seines Inhalts sind ohne unsere ausdrückliche Zustimmung verboten. © 2022 Typenschlüssel...

  • Seite 4: Typenschild-Beispiel Mit Eichangaben

    1 kg 0200-NAWI-08815 0,05 kg Geeicht für: Zone 3 S/N 643043 Eichzählerstand: 3 B O S C H E GmbH Co.KG Reselager Rieden 3 49401 Damme www.bosche.eu TYPENSCHILD-BEISPIEL OHNE EICHANGABEN Typ: S/N: DT50DC22000XXXXX Rating: 12 V 1000 mA BOSCHE Wägetechnik GmbH &...
  • Seite 5 Auf der Titelrückseite sind die Kontaktdaten des Herstellers angegeben. Wen- den Sie sich bei Fragen oder auftretenden Problemen bitte umgehend an den Hersteller. Hinweis Halten Sie bei Rückfragen an die Fa. Bosche GmbH & Co. KG die Serien- nummer bereit. BOSCHE V2.0 BOSCHE Wägetechnik...

  • Seite 6: Inhaltsverzeichnis

    3 Transport, Installation und Anschluss ............15 3.1 Kontrolle ......................15 3.2 Verpackung und Entsorgung................. 15 3.3 Installation und Anschluss................16 3.4 Gerätevarianten .................... 17 3.4.1 GTC-N im Edelstahlgehäuse ............... 17 3.4.2 GTC-T im Aluminiumgehäuse.............. 17 3.5 Systemkonfiguration..................18 3.6 Schnittstellen....................19 3.6.1 RS485 ....................19 3.6.2 RS232 ....................
  • Seite 7 Wägeterminal GTC Inhaltsverzeichnis 4 Betrieb ........................ 23 4.1 Einschalten....................23 4.2 Einschaltnullstellgrenzen................24 4.3 Ausschalten....................25 4.4 Automatische Abschaltung................25 4.5 Nullstellen...................... 25 4.6 Nullnachführung .................... 26 4.7 Brutto-/Nettoumschaltung ................26 4.8 Wägen......................27 4.8.1 Einfaches Wägen................. 27 4.8.2 Wägen im Mehrbereichs-/Mehrteilungsmodus ........28 4.9 Wägen mit Tara.....................
  • Seite 8 Wägeterminal GTC Inhaltsverzeichnis BOSCHE V2.0 BOSCHE Wägetechnik Seite 4...

  • Seite 9: Sicherheit

    Wägeterminal GTC Sicherheit | 1 ICHERHEIT Dieses Kapitel warnt Sie vor möglichen Gefahren bei der Handhabung Ihres Gerätes. Die hier enthaltenen Informationen zur Gefahrenerkennung sollen Ihnen ein sicheres und sachgemäßes Bedienen ermöglichen. Lesen und beachten Sie unbedingt diese Bedienungsanleitung und besonders dieses Kapitel, bevor Sie das Gerät betreiben.

  • Seite 10: Sicherheitssymbole In Dieser Anleitung

    Umgang. ß ESTIMMUNGSGEMÄ ERWENDUNG Das Wägeterminal GTC dient in Kombination mit geeigneten Wägezellen der Stückzählung durch Eingabe des Stückgewichts und Addition des Stückgewichts. Das Wägeterminal GTC wird als „nichtselbsttätige Waage“ verwendet. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht.

  • Seite 11: Sachwidrige Verwendung

    Wägeterminal GTC Sicherheit | 1 ACHWIDRIGE ERWENDUNG • Verwendung des Wägeterminals für dynamische Waagen. • Verwendung in explosionsgefährdeter Umgebung (ATEX-Zonen). • Veränderung oder Öffnen des Gerätes. • Verwendung unter Dauerlasten. ERPFLICHTUNGEN DES ETREIBERS Der Betreiber verpflichtet sich, nur Personen am Gerät arbeiten zu lassen, die: •...

  • Seite 12: Haftung Und Gewährleistung

    Die Firma BOSCHE bietet eine beschränkte Garantie für Komponenten, die auf Grund von Beanspruchung oder Materialfehlern mangelhaft geworden sind. Die Garantie beginnt am Tag der Lieferung. Die Firma BOSCHE behält sich das Recht vor, Komponenten zu reparieren oder zu ersetzen. Reparaturen, die innerhalb der Garantie ausgeführt wurden, verlängern den Garantiezeitraum...

  • Seite 13: Beschreibung

    Beschreibung | 2 ESCHREIBUNG LLGEMEIN Das Wägeterminal GTC ist eine Zählanzeige und dient der Anzeige von Zähler- gebnissen, die in Kombination mit geeigneten Wägezellen erzielt werden. Das Wägeterminal ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen und muss die Vorgaben aus dem Kapitel 6.2 „Daten des Wägeterminals“ ein- halten.

  • Seite 14: Aufbau

    2 | Beschreibung Wägeterminal GTC UFBAU Pos. Bezeichnung Spannungsanzeige (leuchtet bei Anschluss einer externen Spannungs- versorgung (230 V / 12 V Netzteil)). Voreingestelltes oder ermitteltes Stückgewicht in g, wenn die einge- stellte Einheit kg ist. Wägewertanzeige (Display) mit einstellbarer Hintergrundbeleuchtung.

  • Seite 15: Displayübersicht

    Wägeterminal GTC Beschreibung | 2 2.2.1 ISPLAYÜBERSICHT Statusanzeige: Gewicht auf Automatische Summierung AUTO der Waage übersteigt gewähl- aktiv. ten Limitwert. Statusanzeige: Gewicht auf Bruttowägung wird ange- der Waage unterschreitet zeigt. (Wenn Sprache gewählten Limitwert. „Deutsch“ ausgewählt wurde) e: Eichfähige Teilung Nettowägung wird angezeigt.

  • Seite 16: Legende Zur Wägewertanzeige

    2 | Beschreibung Wägeterminal GTC 2.2.2 EGENDE ZUR ÄGEWERTANZEIGE BOSCHE V2.0 BOSCHE Wägetechnik Seite 12 14.10.2022...

  • Seite 17: Tastaturübersicht

    Wägeterminal GTC Beschreibung | 2 2.2.3 ASTATURÜBERSICHT Taste Bedienerebene Funktionsebene Öffnet das „Schnellmenü“ für Öffnet das Funktionsmenü, Schnelleinstellungen. wenn die Taste während des Selbsttests der Waage gedrückt INFO wird. Wechsel zwischen Brutto- und Verschiebt die aktivierte Ziffer Nettogewicht. beim Einstellen der Parameter-...

  • Seite 18: Bedienung

    2 | Beschreibung Wägeterminal GTC Werteingaben Numerische Tasten zur Eingabe von Parametern (Taragewichten, usw.) Kommastelle / Dezimal-Trenner Eingabewert löschen. Dient als Löschtaste beim Einstellen von Parameterwer- ten oder anderer Funktionen. EDIENUNG Hinweis Die Bedienung des Wägeterminals (Wägen, Parametereinstellungen, Menüerläuterungen usw.) ist im Kapitel 4 “Betrieb“ beschrieben.

  • Seite 19: Transport, Installation Und Anschluss | 3

    Wägeterminal GTC Transport, Installation und Anschluss | 3 RANSPORT NSTALLATION UND NSCHLUSS ONTROLLE Überprüfen Sie bei Erhalt der Anzeige die Verpackung, das Gerät selbst und etwaiges Zubehör auf sichtbare Schäden. ERPACKUNG UND NTSORGUNG Bewahren Sie alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport auf.

  • Seite 20: Installation Und Anschluss

    3 | Transport, Installation und Anschluss Wägeterminal GTC NSTALLATION UND NSCHLUSS Das Gerät sauber halten und keiner Umgebung aussetzen, die Einfluss auf die Anzeigegenauigkeit haben kann. Vor Zugluft schützen! Vor Hitze, Sonne und Vor Kippen und Frost schützen! Vibration schützen! Gerät sauber halten!

  • Seite 21: Gerätevarianten

    Wägeterminal GTC Transport, Installation und Anschluss | 3 ERÄTEVARIANTEN 3.4.1 GTC-N DELSTAHLGEHÄUSE 232 mm 81 mm 84 mm 232 mm 110 mm 3.4.2 GTC-T LUMINIUMGEHÄUSE 45 mm 231 mm BOSCHE V2.0 BOSCHE Wägetechnik Seite 17 14.10.2022...

  • Seite 22: Systemkonfiguration

    3 | Transport, Installation und Anschluss Wägeterminal GTC YSTEMKONFIGURATION In wägetechnischen Systemen werden eine oder mehrere Wägezellen zur Auswertung des Messsignals an das Gerät angeschlossen. Mehrere Wägezellen einer Waage werden in einem Anschlusskasten parallel zusammengeschaltet, um ein gemeinsames Ausgangssignal zu liefern.

  • Seite 23: Schnittstellen

    Wägeterminal GTC Transport, Installation und Anschluss | 3 CHNITTSTELLEN 3.6.1 RS485 Die Wägeterminals der GTC-Reihe bieten verschiedene Möglichkeiten Wägezellen / Wägeplattformen (Wägebrücken) mit der Auswerteelektronik zu verbinden. Grundsätzliches • Verfügt das Wägeterminal auf der Rückseite über einen oder mehrere 5- polige Stecker, dienen diese zum Anschluss von 4-Leiter oder 6-Leiter Wägezellen.
  • Seite 24 Im Falle eines Schadens/Fehlers am Wägeterminal wird das Eichsiegel gebrochen und es kann ein Austauschgerät angeschlossen werden. Eine Nacheichung ist dann zwingend erforderlich. Bei weiteren Fragen wenden Sie sich bitte direkt an den Bosche-Kundendienst. 5-poliger Stecker-Anschluss für Schnittstelle RS485 Pinbelegung: 1.

  • Seite 25: Rs232

    Wägeterminal GTC Transport, Installation und Anschluss | 3 3.6.2 RS232 Über diese Schnittstelle (COM 1) wird das Wägeterminal an einen PC oder Drucker angeschlossen. Bei Anschluss an einen Drucker wird das Wägeergebnis mit der ausgewählten Wägeeinheit ausgedruckt. 5-poliger Stecker-Anschluss für Schnittstelle RS232 Pinbelegung: 1.

  • Seite 26: Lan-Schnittstelle

    3 | Transport, Installation und Anschluss Wägeterminal GTC 3.6.3 LAN-S CHNITTSTELLE Die LAN-Schnittstelle dient zum Austausch und zur Abfrage von Daten in einem Netzwerk. Pinbelegung: 1. NC 2. NC 3. NC 4. RX- 5. TX+ 6. RX+ 7. NC 8. TX- BOSCHE V2.0...

  • Seite 27: Betrieb

    Wägeterminal GTC Betrieb | 4 ETRIEB Hinweis Die Grundfunktionen des Wägeterminals werden in allen Anwendungen vergleichbar oder identisch verwendet. Die in einigen Bildern dargestellte Ampel ist optional integrierbar. Die Standardausführung dieses Wägeterminals besitzt keine Ampel. INSCHALTEN 2 sec Option BOSCHE V2.0 BOSCHE Wägetechnik...

  • Seite 28: Einschaltnullstellgrenzen

    4 | Betrieb Wägeterminal GTC INSCHALTNULLSTELLGRENZEN Eichfähig: Einschaltnullstellbereich 20% des Wägebereichs Nicht eichfähig: Einschaltnullstellbereich bis +/- 100% des Wägebereichs Hinweis Bei nicht eichfähigen Waagen kann der Einschaltnullstellbereich später im Menü eingestellt werden. Wird die Waage außerhalb des Einschaltnullstellbereiches eingeschaltet, wird der tatsächlich auf der Waage befindliche Gewichtswert angezeigt, nachdem...

  • Seite 29: Ausschalten

    Wägeterminal GTC Betrieb | 4 USSCHALTEN Falls Sie sich im Menü befinden, wird die Waage ohne Speicherung eventuell vorgenommener Änderungen ausgeschaltet. Zudem ist ein Spannungsprüfer angeschlossen, um eine niedrige Batterie- spannung durch das Batteriesymbol anzuzeigen. Bei zu niedriger Batterie- spannung stellt der Spannungsprüfer sicher, dass sich die Anzeige zum Schutz des Akkus selbst ausschaltet.

  • Seite 30: Nullnachführung

    4 | Betrieb Wägeterminal GTC Die Waage kann durch Drücken der Tara-Taste auf „Null“ gesetzt werden und arbeitet fortan im Nettomodus. ULLNACHFÜHRUNG Die Nullnachführung korrigiert automatisch kleine Abweichungen der Nullan- zeige. Der Bereich der Nullnachführung kann zwischen folgenden Werten ein- gestellt werden: 0.25d / 0.5d / 1d / 2d / 3d / 4d...

  • Seite 31: Wägen

    Wägeterminal GTC Betrieb | 4 ÄGEN Display Wägen aktive Waage Stückgewicht [g] Stückzahl Stabil Fortschrittsanzeige Unstabil Datum & Uhrzeit Gewicht Netto Brutto Einheit 4.8.1 INFACHES ÄGEN Nach dem Einschalten, dem Selbsttest und der Initialisierung der Waage wird „Null“ angezeigt. 30 kg Sollte das Gewicht des Wägegutes den eingestellten Wägebereich überschrei-...

  • Seite 32: Wägen Im Mehrbereichs-/Mehrteilungsmodus

    4 | Betrieb Wägeterminal GTC 4.8.2 ÄGEN IM EHRBEREICHS EHRTEILUNGSMODUS Um das Wägeterminal als Mehrbereichs- bzw. Mehrteilungswaage zu verwen- den, müssen die entsprechenden Einstellungen im passwortgeschützten Menü vorgenommen werden. Achtung Änderungen im passwortgeschützten Menü einer geeichten Waage führen zum Erlöschen der Eichung.
  • Seite 33 Wägeterminal GTC Betrieb | 4 Das folgende Diagramm veranschaulicht das Prinzip von Mehrbereichs- bzw. Mehrteilungswaagen. 3000 d=1,0kg d=1,0kg 1500 d=0,5kg d=0,5kg d=0,2kg d=0,2kg Mehrbereichswaage Mehrteilungswaage Hinweis Die angezeigten Informationen sind identisch zu denen des einfachen Wägens (siehe Kapitel 4.8.1 „Einfaches Wägen“).

  • Seite 34: Wägen Mit Tara

    4 | Betrieb Wägeterminal GTC ÄGEN MIT 4.9.1 RMITTLUNG DES EWICHTS DURCH ÄGUNG Das Gewicht jedes Wägebehälters kann mit Drücken der Tara-Taste abgezo- gen werden, sodass das Nettogewicht des Wägegutes angezeigt wird. Tarieren (bei stabilem Gewicht): 1 kg 11 kg...
  • Seite 35 Wägeterminal GTC Betrieb | 4 Zweites Tarieren (z. B. beim Einwiegen mehrerer Komponenten): 0,6 kg 1 kg 0,6 kg 1 kg Tara löschen BOSCHE V2.0 BOSCHE Wägetechnik Seite 31 14.10.2022...

  • Seite 36: Numerische Eingabe Des Taragewichts

    4 | Betrieb Wägeterminal GTC Tara per Handeingabe löschen: 4.9.2 UMERISCHE INGABE DES ARAGEWICHTS BOSCHE V2.0 BOSCHE Wägetechnik Seite 32 14.10.2022...

  • Seite 37: Stückzählung

    Wägeterminal GTC Betrieb | 4 4.10 TÜCKZÄHLUNG Hinweis Falls Sie einen Behälter verwenden, tarieren Sie zunächst dessen Gewicht. Lassen Sie den Behälter auf der Waagschale stehen. Um das aufgelegte Stückgut zu zählen, haben Sie folgende zwei Möglichkei- ten: • Eingabe des Stückgewichts.

  • Seite 38: Eingabe Der Stückzahl

    4 | Betrieb Wägeterminal GTC 4.10.2 INGABE DER TÜCKZAHL 5 x 5 kg Hinweis Es ist empfehlenswert, eine möglichst große Referenzstückzahl zu verwenden. Da die Waage das durchschnittliche Stückgewicht ermittelt und als Referenzwert speichert. Da selten alle Stücke exakt gleich schwer sind, wird das Referenzgewicht umso genauer sein, je größer die...

  • Seite 39: Summenspeicher

    Wägeterminal GTC Betrieb | 4 4.11 UMMENSPEICHER Die Anzeige verfügt über mehrere Einstellmöglichkeiten, Gewichte zu summie- ren. Die gespeicherten Gewichte werden durch Ausschalten der Waage oder durch manuelles Löschen aus dem Speicher entfernt. Hinweis Es können bis zu 999 Einzelgewichte summiert werden. Die maximale Summe der Gewichte darf den Wert 999999 kg nicht überschreiten.

  • Seite 40: Manuelle Summierung

    4 | Betrieb Wägeterminal GTC 4.11.1 ANUELLE UMMIERUNG 11 kg oder 11 kg 5 kg max. 9999,99 kg max. BOSCHE V2.0 BOSCHE Wägetechnik Seite 36 14.10.2022...
  • Seite 41 Wägeterminal GTC Betrieb | 4 Mögliche Summierungsfehler (bei instabilem Gewicht): 11 kg „Memory Error“ 11 kg 5 kg > 9999,99 kg BOSCHE V2.0 BOSCHE Wägetechnik Seite 37 14.10.2022...

  • Seite 42: Summenspeicher Aufrufen

    4 | Betrieb Wägeterminal GTC 4.11.2 UMMENSPEICHER AUFRUFEN 2 sec „Memory“ 4.11.3 UMMENSPEICHER LÖSCHEN „Memory Clear“ BOSCHE V2.0 BOSCHE Wägetechnik Seite 38 14.10.2022...

  • Seite 43: Schnellmenü - Übersicht

    Wägeterminal GTC Betrieb | 4 4.12 - Ü CHNELLMENÜ BERSICHT 2 sec HiLoGo MeNory ALIbI Fvnc dISPL Zurück in den Wägemodus BOSCHE V2.0 BOSCHE Wägetechnik Seite 39 14.10.2022...
  • Seite 44 4 | Betrieb Wägeterminal GTC Schnellmenü - Kurzerläuterung Hinweis Das Schnellmenü dient zur vereinfachten Eingabe bzw. dem Auslesen von Parametern und der Parametrierung der Anzeige. Im Schnellmenü können Parameter zur Funktion bei Kontrollwägungen, des Alibispeichers, des Druckers, der Hintergrundbeleuchtung und dem automatischen Abschalten gesetzt werden.
  • Seite 45 Wägeterminal GTC Betrieb | 4 Menü Untermenü Optionen Funktion A01-00 Einstellungen für die Ampel HiLoGo HLG.Mod 3.CoLor 3-Farben Mode Grenzwerte (High-Low-Go- 4.CoLor 4-Farben Mode setzen, Mode) siehe Kap. Ampel ist deaktiviert. 4.12.1 Schnell- A01-01 Signalton deaktiviert. menü A01 bEEP bE Ok Signalton: Gewicht innerhalb der gewählten Grenzwerte.
  • Seite 46 4 | Betrieb Wägeterminal GTC Menü Untermenü Optionen Funktion a02-00 CLr.no Summenspeicher nicht löschen. MEmorY CLr.ALb (Clear Alibi Summen- CLr.YES Summenspeicher löschen. Memory) speicher, siehe Kap. 4.12.2 Schnell- menüe A02 A03-00 „000000“ blinkend --> Wert Eingabe der Alibinummer zur Abfrage gespeicherter Alibi- eingeben mit <UP>...
  • Seite 47 Wägeterminal GTC Betrieb | 4 Menü Untermenü Optionen Funktion a04-00 number on/off Fortlaufende Ticketnummer (für Summenwiegungen im Mode INfo Pr2 oder STC). Einstellen der Druckparame- ALibi on/off Bei eingeschaltetem Alibispei- Druckein- ter (Printproto- cher wird auch die Alibinummer stellungen, koll, ausgedruckt.
  • Seite 48 4 | Betrieb Wägeterminal GTC Menü Untermenü Optionen Funktion a05-00 WEi9h Gewichtskontrolle Func APP5 Count Stückzahlkontrolle Funktionen, (Auswahl der siehe Kap. aktiven Applika- Prozentanzeige 4.12.5 tion) HLG.WEI Gewicht Schnell- HLG.CnT Stückzahl menü A05 AnImaL Tierwägefunktion PEAK PEAK Spitzenwertspeicherung HOLd HOLD Einfrieren des Gewichts- werts.

  • Seite 49: Schnellmenü A01 - Übersicht Hilogo (Grenzwerte Setzen)

    Wägeterminal GTC Betrieb | 4 4.12.1 A01 - Ü CHNELLMENÜ BERSICHT RENZWERTE SETZEN Menü-Navigation HiLoGo HiLoGo INFO 2 sec A01-00 HiLoGo HLG.Mod A01-01 HiLoGo bEEP A01-02 HiLoGo STorE A01-03 HiLoGo bri9hT HiLoGo BOSCHE V2.0 BOSCHE Wägetechnik Seite 45 14.10.2022...
  • Seite 50 4 | Betrieb Wägeterminal GTC Schnellmenü A01-00 - HLG.MOD (High-Low-Go-Mode) A01-00 HiLoGo HLG.Mod A01-00 HLG.mod 3.CoLor 4.CoLor 3.CoLor DonE A01-00 HiLoGo HLG.Mod BOSCHE V2.0 BOSCHE Wägetechnik Seite 46 14.10.2022...
  • Seite 51 Wägeterminal GTC Betrieb | 4 Schnellmenü A01-01 - BEEP (Signaltoneinstellung) A01-01 HiLoGo bEEP A01-01 beep 8e OuL 8E OK 8E Lo 8e Hi 8eHiLo 8e OuL DonE A01-01 HiLoGo beep BOSCHE V2.0 BOSCHE Wägetechnik Seite 47 14.10.2022...
  • Seite 52 4 | Betrieb Wägeterminal GTC Schnellmenü A01-02 - STORE (Speicherung von Grenzwerten) A01-02 HiLoGo Store A01-02 Store DonE A01-02 HiLoGo Store BOSCHE V2.0 BOSCHE Wägetechnik Seite 48 14.10.2022...
  • Seite 53 Wägeterminal GTC Betrieb | 4 Schnellmenü A01-03 - BRIGHT (Einstellungen für die Helligkeit)) A01-03 HiLoGo bri9hT A01-03 8ri9hT bri.051 A01-03 HiLoGo bri.051 blinkt bri9hT Eingabe über die nummerischen Tasten. DonE A01-03 HiLoGo bri9hT BOSCHE V2.0 BOSCHE Wägetechnik Seite 49 14.10.2022...

  • Seite 54: Schnellmenü A02 - Memory (Summenspeicher)

    4 | Betrieb Wägeterminal GTC 4.12.2 A02 - MEMORY (S CHNELLMENÜ UMMENSPEICHER Hinweis Memory ist in Version 4.0 ohne Funktion. MEmorY A02-00 Memory CLr.ALb A02-00 CLr.A1b CLr.no CLr.YES CLr.no CL.DonE MEmorY BOSCHE V2.0 BOSCHE Wägetechnik Seite 50 14.10.2022...

  • Seite 55: Schnellmenü A03 - Alibi (Abfrage Der Alibinummer)

    Wägeterminal GTC Betrieb | 4 4.12.3 A03 - A CHNELLMENÜ LIBI BFRAGE DER LIBINUMMER Hinweis: Mit zurück ins Hauptmenü! AL1b1 A03-00 AL1b1 EdiT.Ab GET.LsT EdiT.Ab A03-01 GET.LsT A03-00 EdiT.Ab A03-01 AL1b1 000000 GEt.L5T Eingabe über die nummerischen Tasten. 000000 blinkt...

  • Seite 56: Schnellmenü A04 - Pri ( Print, Druckeinstellungen)

    4 | Betrieb Wägeterminal GTC 4.12.4 A04 - P CHNELLMENÜ RINT RUCKEINSTELLUNGEN Hinweis Wenn Parameter wie Datum und Uhrzeit im Funktionsmenü (siehe Beschreibung für Administratoren) deaktiviert wurden, können diese nicht gedruckt werden, auch dann nicht, wenn diese Parameter im Printmenü auf „ON“...
  • Seite 57 Wägeterminal GTC Betrieb | 4 Hinweis: Mit zurück ins Hauptmenü! A04-00 InFo A04-00 Info ALibi numbEr date time Gross A04-01 nEtto CopY tare t.Gross t,netto t.tare A04-01 CoPY CoUnt u.WEi t.Count Eingabe über die number nummerischen Tasten. Beispiel: Datum A04-00...

  • Seite 58: Schnellmenü A05 - Func (Funktionen)

    4 | Betrieb Wägeterminal GTC 4.12.5 A05 - FUNC (F CHNELLMENÜ UNKTIONEN Hinweis: Mit zurück ins Hauptmenü! func A05-00 func app5 A05-00 apps Count anImaL peak HOLd Wei9h Count Beispiel: Count A05-00 apps DonE CoUnt BOSCHE V2.0 BOSCHE Wägetechnik Seite 54...
  • Seite 59 Wägeterminal GTC Betrieb | 4 Hinweis: Mit zurück ins Hauptmenü! func A05-00 func app5 A05-00 apps A05-00 A05-00 HLG,WeI HLG,CNT DoNE DoNE A05-00 apps A05-00 apps BOSCHE V2.0 BOSCHE Wägetechnik Seite 55 14.10.2022...
  • Seite 60 4 | Betrieb Wägeterminal GTC HOLD: Der stabile Gewichtswert der letzten Beladung bleibt - auch bei entladener Waage - auf dem Display stehen. Nach Drücken der Nulltaste geht die Anzeige auf „0“ zurück. PEAK: Höchster gemessener Wert Diese Funktion zeigt den höchsten Lastwert (Spitzenwert) einer ansteigenden Last an.

  • Seite 61: Schnellmenü A06 - Displ (Display, Anzeige)

    Wägeterminal GTC Betrieb | 4 4.12.6 A06 - D CHNELLMENÜ ISPL ISPLAY NZEIGE Hinweis: Mit zurück ins Hauptmenü! d15pL A06-00 d15pL b.Li9hT A06-00 8L.i9hT bL AU A06-00 b.Li9hT bL.10 bL on bl off Wert eingeben bL AU 10/20/30... DonE A06-00 d15pL bL.i9hT...
  • Seite 62 4 | Betrieb Wägeterminal GTC Hinweis: Mit zurück ins Untermenü! d15pL A06-00 d15pL b.Li9hT A06-02 d15pL A06-01 d15pL AU OFF A06-01 AU OFF AU O1 AU O1 blinkt, Eingabe über die nummerischen Tasten Wert 0 - 99 DoNE DoNE A06-02...

  • Seite 63: Kontrollwägung

    Wägeterminal GTC Betrieb | 4 4.13 ONTROLLWÄGUNG Mit der Kontrollwägung können Sie gezielt Gewichte überprüfen. Es ertönt ein akustisches Signal, wenn das Gewicht auf der Waage ein gespeichertes Limit erreicht oder übersteigt. 4.13.1 INSTELLUNG DER RENZWERTE Hinweis Die eingestellten Grenzwerte (max. / min.) werden dauerhaft gespeichert und stehen auch nach einem Stromausfall zur Verfügung.

  • Seite 64: Abfrage Der Grenzwerte

    4 | Betrieb Wägeterminal GTC 4.13.2 BFRAGE DER RENZWERTE HLG Lo HLG Hi pcS LoW pcS Hi pcS LoW HLG Lo pcS Hi HLG Hi 000003 000100 4.13.3 ÖSCHEN DER RENZWERTE LO- oder HI-Werte werden gelöscht. BOSCHE V2.0 BOSCHE Wägetechnik Seite 60 14.10.2022...

  • Seite 65: Ausdruck

    Wägeterminal GTC Betrieb | 4 4.14 USDRUCK Vor Inbetriebnahme eines Druckers (serielle Schnittstelle COM 1, siehe Kapitel 3.6.2 „RS232“), müssen die entsprechenden Parametereinstellungen im Funk- tionsmenü (siehe Beschreibung für Administratoren) und im Schnellmenü (siehe Kapitel 4.12.4 „Schnellmenü A04 - Pri ( Print, Druckeinstellungen)“) vor- genommen werden 4.14.1...

  • Seite 66: Ausdruck Mit Gewähltem Parameter St C

    4 | Betrieb Wägeterminal GTC 4.14.2 „ C“ USDRUCK MIT GEWÄHLTEM ARAMETER Folgende Daten werden automatisch an den Drucker übertragen sobald das Gewicht auf der Waage stabil ist. Zusätzlich werden die Daten im Summen- speicher des Wägeterminals gespeichert. Standardausdruck mit Parameter „stC"...

  • Seite 67: Ausdruck Mit Gewähltem Parameter „Pr1

    Wägeterminal GTC Betrieb | 4 4.14.3 „PR1“ USDRUCK MIT GEWÄHLTEM ARAMETER Folgende Daten werden an den Drucker übertragen sobald das Gewicht auf der Waage stabil ist und die Taste PRINT gedrückt wird. Standardausdruck mit Parameter „PR1" Printer 1 Printer 2...

  • Seite 68: Ausdruck Mit Gewähltem Parameter „Pr2

    4 | Betrieb Wägeterminal GTC 4.14.4 „PR2“ USDRUCK MIT GEWÄHLTEM ARAMETER Folgende Daten werden an den Drucker übertragen sobald das Gewicht auf der Waage stabil ist und die Taste PRINT gedrückt wird. Zusätzlich werden die Daten im Summenspeicher des Wägeterminals gespeichert.

  • Seite 69: Fehlersuche

    Waage überladen. Gewicht von der Waage (Overload) nehmen. Falls das Problem weiterhin besteht, nehmen Sie bitte Kontakt zu Ihrem Händler oder zum Bosche Kunden- dienst auf. --LEuEL-- Neigungssensor Mobile Waage / Hubwagen Mobile Waage / Hubwagen aktiv (nur bei mobi- steht schräger als +/-2°.

  • Seite 70: Kontakt Zum Kundendienst

    Waage bitte aus und nach kurzer Wartezeit wieder ein. Sollten erneut Fehlermeldungen auftreten, wenden Sie sich bitte an den Bosche Kundendienst. ONTAKT ZUM UNDENDIENST Bosche GmbH & Co. KG Reselager Rieden 3 49401 Damme +49 5491 999 689 0 +49 5491 999 689 9 E-Mail info@bosche.eu...

  • Seite 71: Angaben Für Den Kontakt Zum Kundendienst

    Wägeterminal GTC Fehlersuche | 5 NGABEN FÜR DEN ONTAKT ZUM UNDENDIENST Ihr Unternehmen Betreiber Angaben Name Ihrer Firma Name einer Kontaktperson Kontaktdaten Telefon E-Mail Angaben zum Wägeterminal Produkt Angaben Modellname Seriennummer Typenschlüssel Datum des Erwerbs Name und Sitz des Lieferanten Angaben zum Problem: Beispiele für notwendige Angaben, die eine Fehlersuche unterstützen:...
  • Seite 72 5 | Fehlersuche Wägeterminal GTC BOSCHE V2.0 BOSCHE Wägetechnik Seite 68 14.10.2022...

  • Seite 73: Technische Daten | 6

    Wägeterminal GTC Technische Daten | 6 ECHNISCHE ATEN ATEN DES ÄGETERMINALS Merkmal Wert / Einheit Abmessungen (B x H x T) Edelstahlgehäuse • Tischgerät 232 x 154 x 90 mm • Wandgerät 232 x 154 x 110 mm Aluminiumgehäuse 231 x 141 x 45 mm Gewicht Edelstahlgehäuse...
  • Seite 74 BOSCHE GmbH & Co. KG 05497 999 689 0 Reselager Rieden 3 Fax 05497 999 689 9 49401 Damme www.bosche.eu Germany info@bosche.eu...
