Hardwareeinrichtung
2-3. Installation des Systemspeichers
Dieses Motherboard bietet 3 184-Pin-DDR DIMM-Steckplätze zur Speichererweiterung mit Modulen von
64MB bis maximal 3GB.
Bank
Bank 0, 1 (DIMM1)
Bank 2, 3 (DIMM2)
Bank 4, 5 (DIMM3)
Gesamter Systemspeicher für Unbuffered und Non-ECC DDR
200/266/333 DIMM
Gesamter Systemspeicher für Unbuffered und Non-ECC DDR
400 DIMM
Anmerkung: Für solche Module, empfehlen wir Ihnen die Bestückung von DIMM3 zu DIMM1 (in
dieser Reihenfolge).
Schalten Sie den Computer ab und trennen das Netzkabel ab, bevor Sie Speichermodule installieren oder
entfernen.

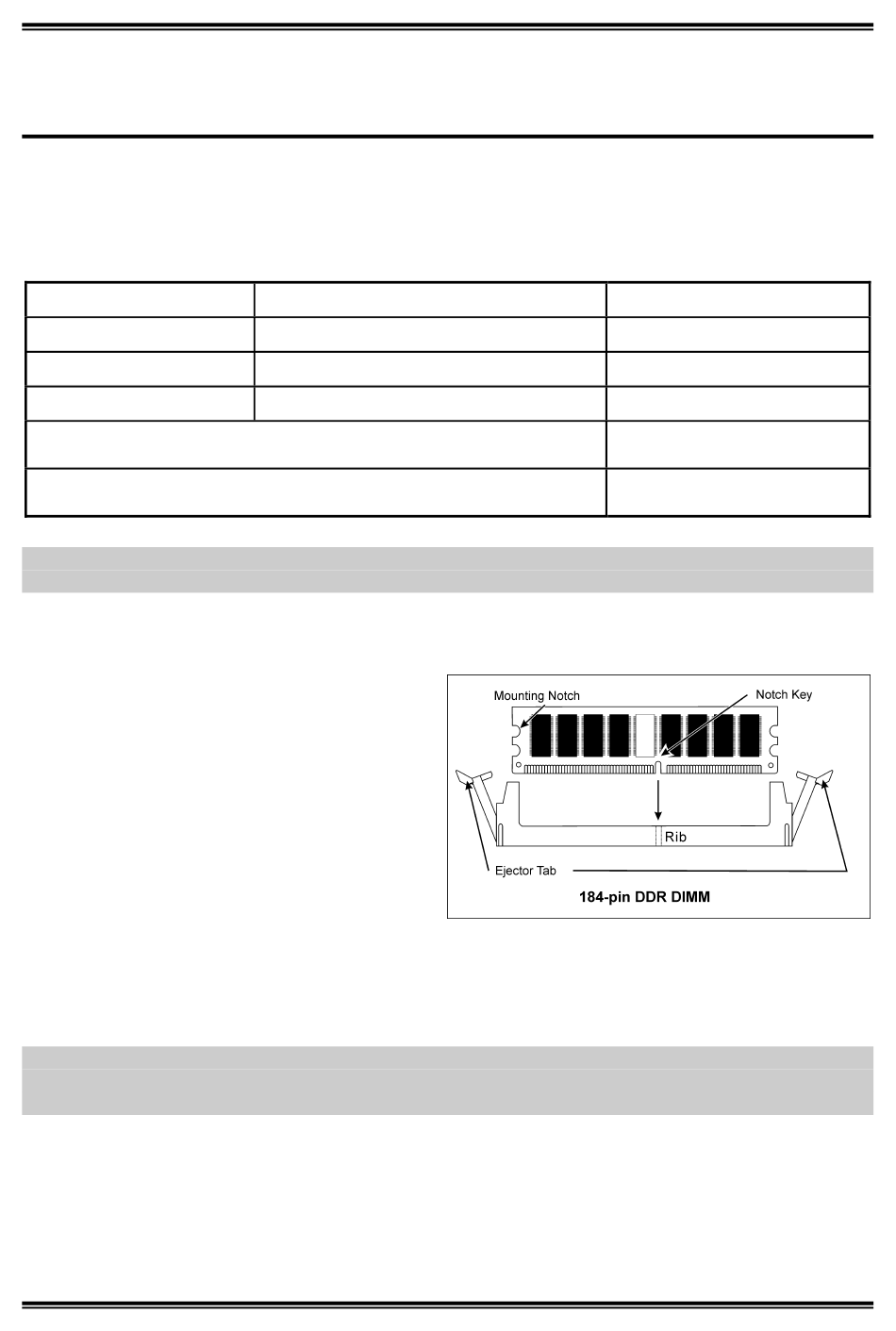

1. Finden Sie den DIMM-Steckplatz auf dem
Board.
2. Halten Sie das DIMM-Modul vorsichtig an
zwei Seiten, so dass die Anschlüsse nichts
berühren.
3. Richten Sie die Kerbe am Modul mit der
Rippe am Steckplatz aus.
4. Drücken Sie das Modul fest in die
Steckplätze, bis die Auswurflaschen zu
beiden Seiten des Steckplatzes automatisch in die Befestigungskerbe einschnappen. Wenden Sie
keine Gewalt beim Einsetzen des DIMM-Moduls an; es paßt nur in eine Richtung hinein.
5. Zum Entfernen der DIMM-Module drücken Sie die beiden Auswurflaschen am Steckplatz zugleich
nach außen und ziehen dann das DIMM-Modul heraus.
Achtung: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen
Boards beschädigen. Bevor Sie diese Vorgänge starten, stellen Sie sicher, dass Sie alle statische
Elektrizität an Ihrem Körper entladen haben, indem Sie kurz ein geerdetes Metallobjekt berühren.
Tabelle 2-1. Dies ist die gültige Speicherkonfiguration:
Speicher-Module
64, 128, 256, 512MB, 1GB
64, 128, 256, 512MB, 1GB
64, 128, 256, 512MB, 1GB
Gesamtspeicher
64MB ~ 1GB
64MB ~ 1GB
64MB ~ 1GB
64MB ~ 3GB
64MB ~ 2GB
Handbuch
2-3
