2-2
•
Bitte schauen Sie im Installationshandbuch Ihres Prozessors oder anderer Dokumentation Ihres
Prozessor für detaillierte Anleitungen zur Installation nach.
Dieses Motherboard verfügt über einen ZIF (Zero
Insertion Force) Sockel 462 zur Installation eines
AMD Socket A CPU. Ihre CPU sollte über ein
Kühlblech und einen Lüfter verfügen. Wenn dies
nicht der Fall ist, kaufen Sie bitte diese Teile
speziell für den AMD Sockel A.

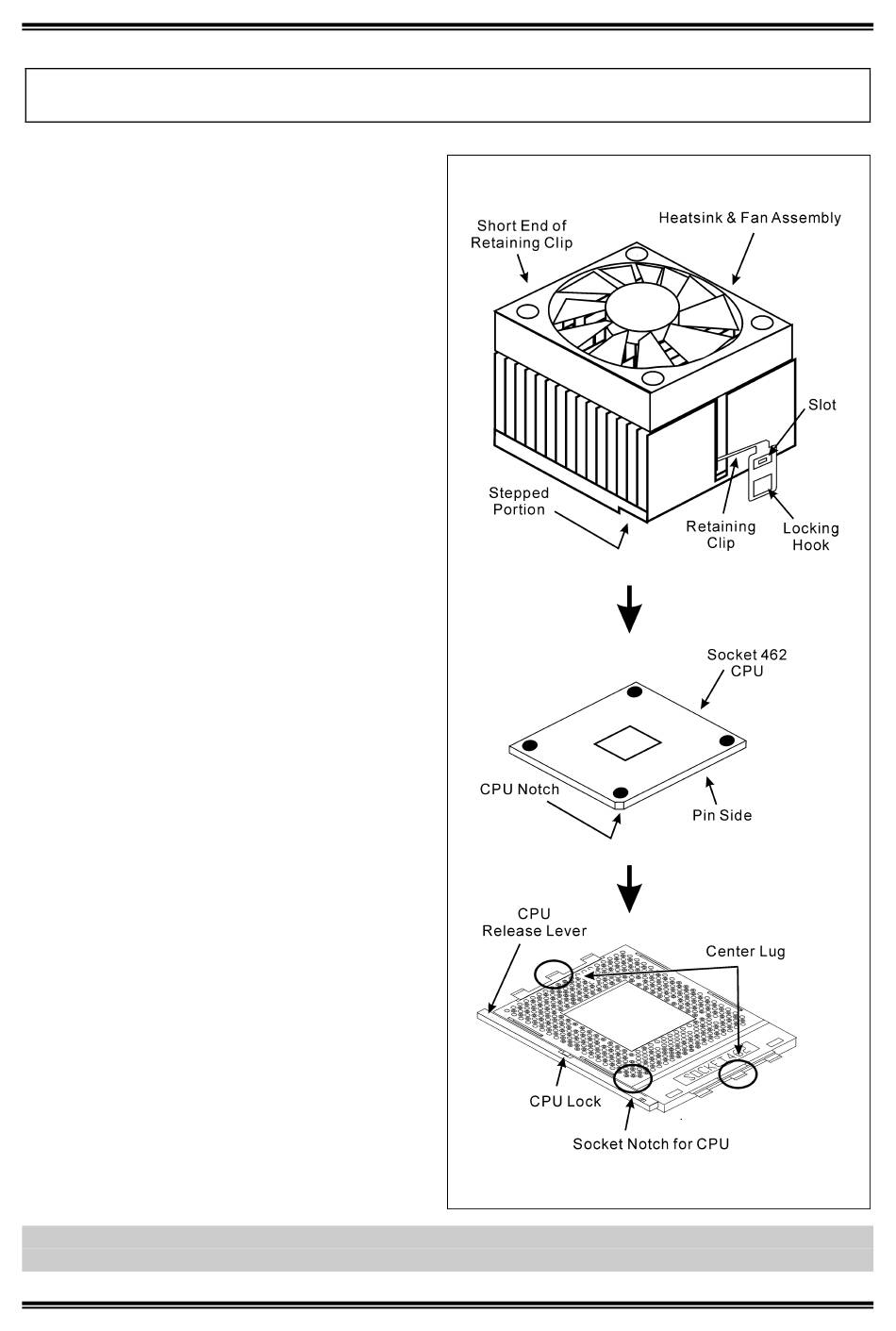

Bitte schauen Sie sich zur Installation von CPU
und Kühlblech diese Abbildung an. (Nur zur
Referenz - Ihr Kühlblech & Lüftergefüge könnten
sich von dieser Abbildung unterscheiden.)
1. Finden
Sie
Sockel
Motherboard.
CPU-Haltehebel zur Seite, um ihn zu
entriegeln und ziehen ihn dann ganz hoch.
2. Richten
Sie
die
Sockelkerbe der CPU aus. Stecken Sie den
Prozessor mit den Pins nach unten in den
CPU-Sockel. Wenden Sie keine Gewalt beim
Einsetzend der CPU an; sie paßt nur in eine
Richtung
hinein.
CPU-Haltehebel.
3. Entfernen Sie den Plastikfilm vom Kühlblech.
Stellen Sie sicher, daß der abgestufte Teil des
Kühlblechs in Richtung des Sockelendes
zeigt, auf dem "Socket 462" steht. Setzen Sie
das Kühlblech mit dem Gesicht nach unten
auf den Prozessor, bis es den Prozessor
komplett abdeckt.
4. Drücken Sie das kurze Ende des Halteclips
zuerst an, um es mit der Mittellasche unten
am Sockel zu verriegeln.
5. Setzen Sie es mit einem Schraubenzieher in
den Schlitz am langen Ende des Halteclips.
Drücken Sie den Clip nach unten, um ihn mit
der
Mittellasche
verriegeln.
Nun
Lüftergefüge fest mit dem CPU-Sockel
verbunden.
6. Verbinden Sie den Lüfteranschluß von
Kühlblech
&
Lüfteranschluß am Motherboard.
Achtung: Vergessen Sie nicht, die korrekte Busfrequenz und Multiplikator für Ihren Prozessor
einzustellen.
NF7/NF7-M/NF7-S
462
auf
diesem
Ziehen
Sie
CPU-Kerbe
mit
Schließen
Sie
oben
am
Sockel
sind
Kühlblech
Lüftergefüge
mit
den
der
den
zu
&
dem
Kapitel 2
