Bedien- und Anzeigeeinheit mit Grafikdisplay
Vorgehensweise:
- Die Arbeitsschritte entsprechen der Bedien- und Anzeigeeinheit ohne Grafikdisplay.
- Sollte das Grafikdisplay als solches Defekt sein, lösen Sie die Schrauben, die das Grafikdisplay von innen an der Tür fixiert.
- Nehmen Sie das Grafikdisplay ab und ersetzen es durch ein funktionierendes Grafikdisplay und schrauben es wieder an der
Gehäusetür an.
- Schließen Sie die Kabel an der Prozessorkarte und am Grafikdisplay an.
- Überprüfen Sie die Kabel auf einen korrekten Sitz (Ausrichtung der Kabel beachten).
Ladegerät wieder in Betrieb nehmen
Vorgehensweise:
- Prüfen Sie, ob sich Anschlussstecker oder Schrauben gelöst haben. Ziehen Sie diese ggf. fest.
- Schließen Sie die Gehäusetüren und befestigen diese mit den Schrauben wieder am Gehäuse.
- Regelprüfungen am Ladegerät durchführen (je nach Bedarf DGUV V3, TRBS 2131, VDE 0701-0702).
- Setzen Sie das Batterieladegerät wieder in Betrieb und überprüfen Sie den fehlerfreien Betrieb.
8.3 Leistungsmodule
! W a r n u n g
Vor allen Arbeiten mit dem Ladegerät sind die Sicherheitshinweise aus Kapitel "Sicherheit" zu beachten!
8.3.1
Nennspannung der Leistungsmodule
Die Leistungsmodule sind neben der Unterteilung "EU" und "US" außerdem in vier Spannungsklassen eingeteilt. 24V, 48V, 80V
und 120V. Die Spannungsklasse ist auf dem Typenschild auf jedem Leistungsmodul angegeben.
Die folgende Tabelle zeigt die allgemeine Zuordnung der Module zu den Ladegeräten:
Nennspannung Ladegerät
Nennspannung Leistungsmodule
H i n w e i s
ð
Aufgrund besonderer Betriebsbedingungen oder Kundenanforderungen kann es zu Abweichungen von der Zuordnung
zwischen Ladegerät und Leistungsmodulen kommen. Daher muss die Nennspannung eines zu ersetzenden Moduls zusätzlich
mit den installierten Modulen überprüft werden. Diese müssen stets identisch sein.
8.3.2
Leistungsmodule prüfen
Bei der Fehlersuche nach dem defekten Leistungsmodul können die Modulfehleranzeige im Grafikdisplay und auch die LEDs der
DSP-Karte auf den Modulen hilfreich sein.
Serviceanleitung

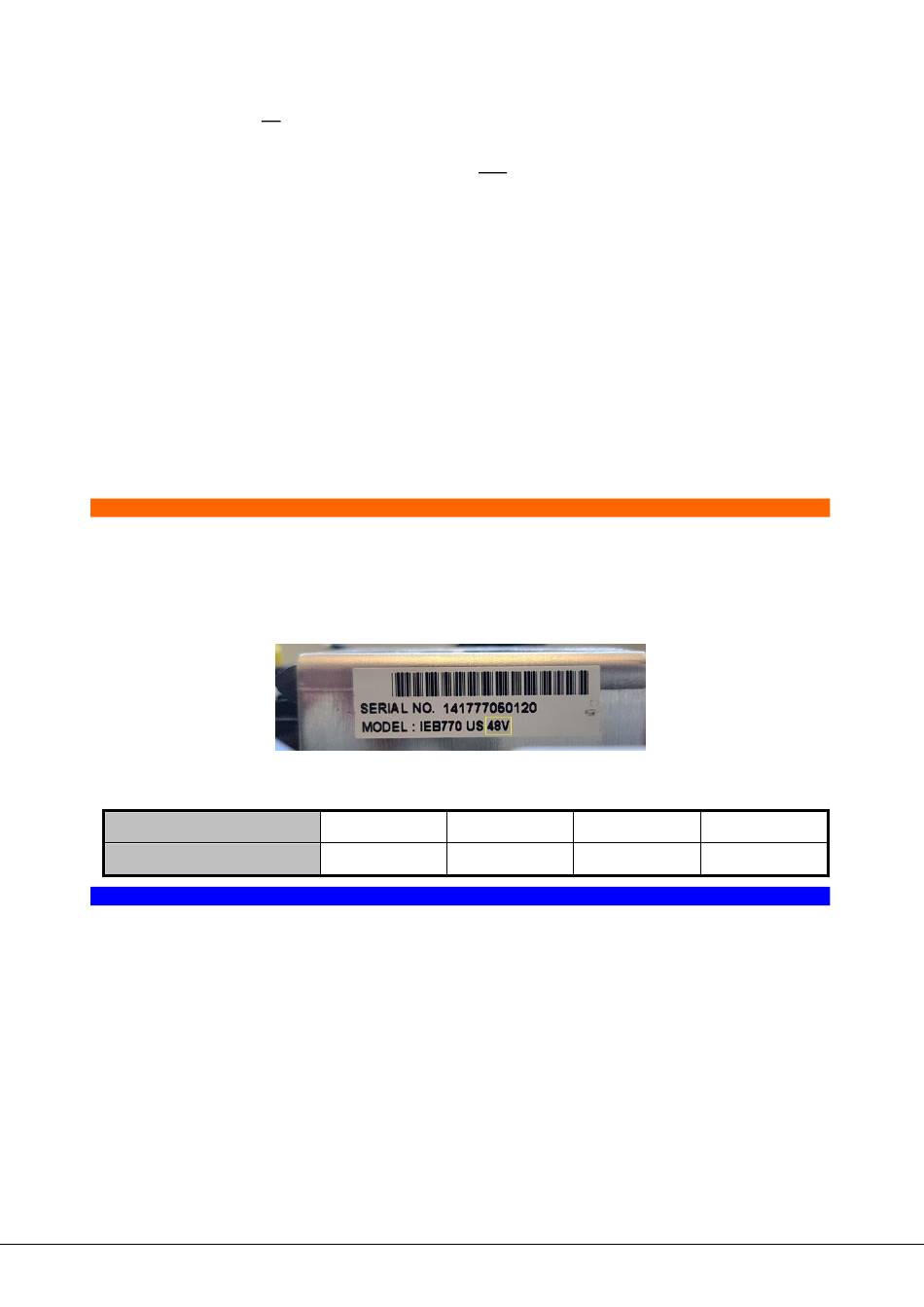

Seriennummer und Modulvariante
bis 24V
24V
FILON FUTURE
bis 48V
bis 80V
48V
80V
55
bis 120V
120V
