3 Bauteile
3.1 Leistungsmodul IEB770 EU
H i n w e i s
Je nach Stromversorgung können unterschiedliche Leistungsmodule installiert werden. Ob das IEB770 EU oder das IEB770 US
Modul verwendet wird, hat keinen Einfluss auf das Gehäuse (Ausnahme RF450, RF455, RF460 nur für EU, RF480 nur für US).

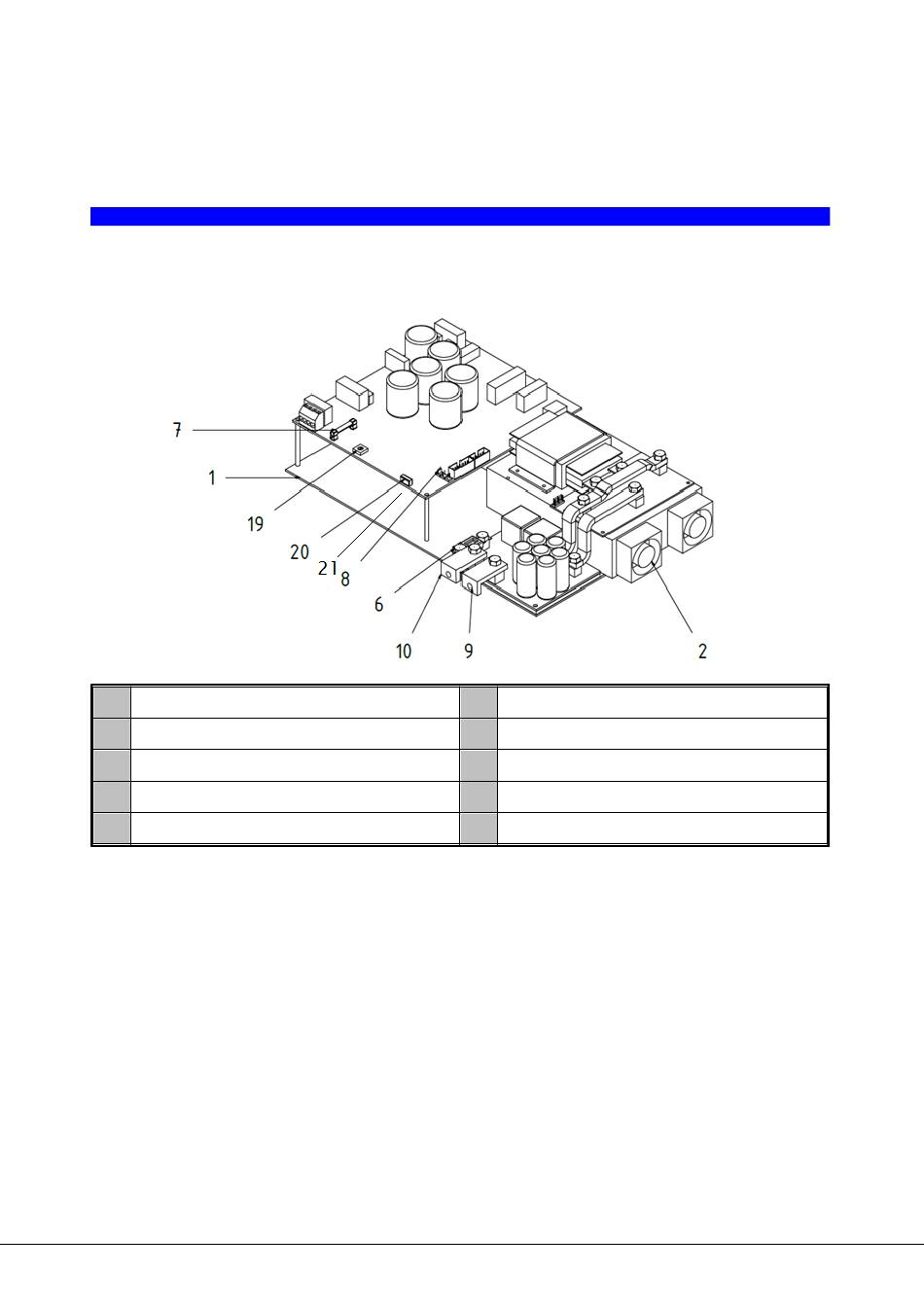

In der folgenden Zeichnung ist ein einzelnes EU-Leistungsmodul dargestellt.
1
Leistungsmodul
2
Lüfter
6
Ladesicherung
7
Netzsicherung
8
Lüfteranschluss und Pilotkontakt
Serviceanleitung
FILON FUTURE
9
Minuspol Batterieanschluss
10
Pluspol Batterieanschluss
19
Kodierschalter für die mechanische Position
20
CAN-Anschluss des Leistungsmoduls
21
DSP-Karte mit CAN-Abschlusswiderstand
10
© 2021 IEB Industrie Elektronik Brilon GmbH
