Informacje ogólne

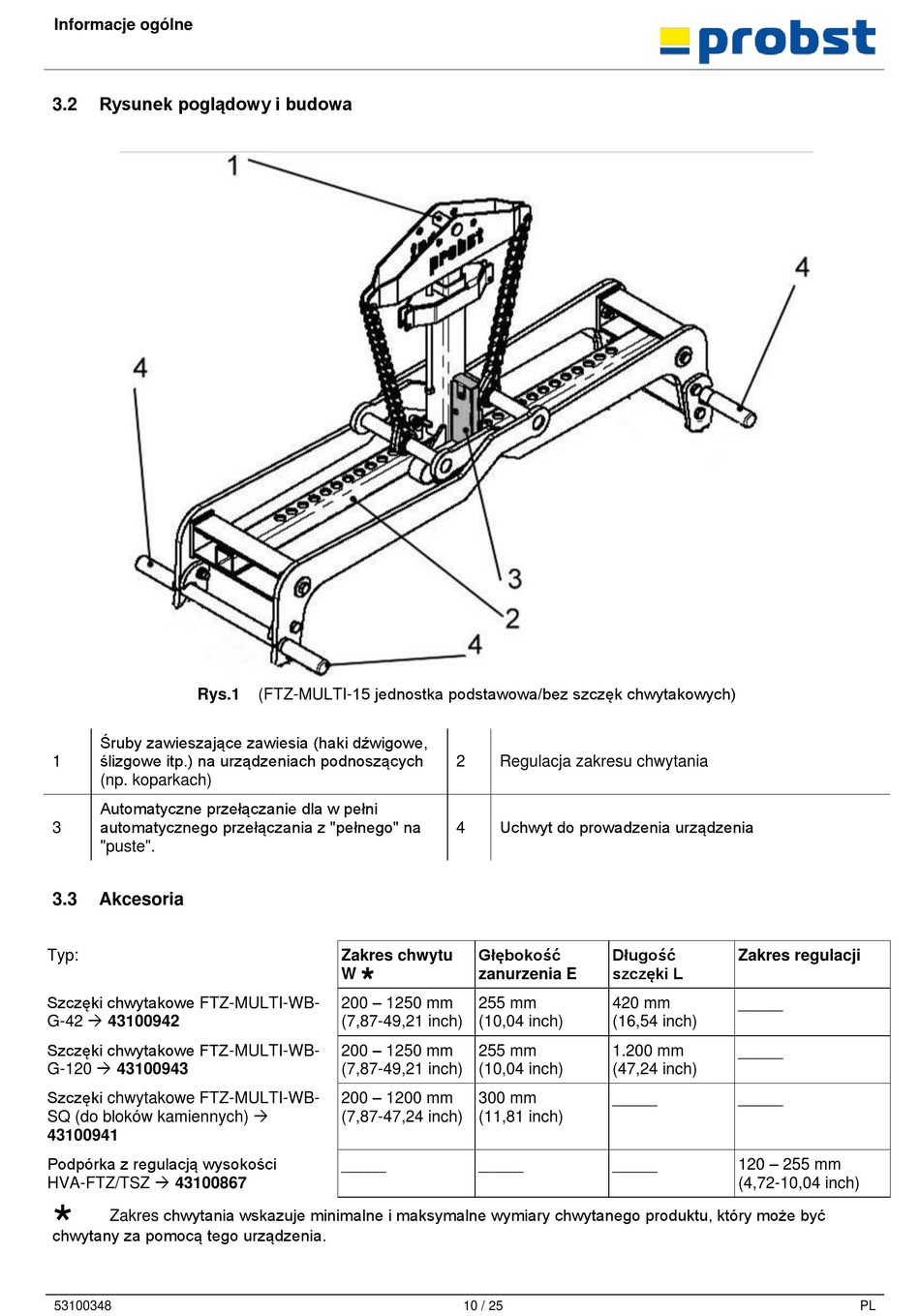

Rysunek poglądowy i budowa
3.2
Rys.1
Śruby zawieszające zawiesia (haki dźwigowe,
ślizgowe itp.) na urządzeniach podnoszących
1
(np. koparkach)
Automatyczne przełączanie dla w pełni
automatycznego przełączania z "pełnego" na
3
"puste".
3.3 Akcesoria
Typ:
Szczęki chwytakowe FTZ-MULTI-WB-
G-42 → 43100942
Szczęki chwytakowe FTZ-MULTI-WB-
G-120 → 43100943
Szczęki chwytakowe FTZ-MULTI-WB-
SQ (do bloków kamiennych) →
43100941
Podpórka z regulacją wysokości
HVA-FTZ/TSZ → 43100867

Zakres chwytania wskazuje minimalne i maksymalne wymiary chwytanego produktu, który może być
chwytany za pomocą tego urządzenia.
53100348
(FTZ-MULTI-15 jednostka podstawowa/bez szczęk chwytakowych)
Zakres chwytu
W 
200 – 1250 mm
(7,87-49,21 inch)
200 – 1250 mm
(7,87-49,21 inch)
200 – 1200 mm
(7,87-47,24 inch)
_____
2 Regulacja zakresu chwytania
Uchwyt do prowadzenia urządzenia
4
Głębokość Długość
szczęki L
zanurzenia E
255 mm 420 mm
(10,04 inch) (16,54 inch)
255 mm 1.200 mm
(10,04 inch) (47,24 inch)
300 mm _____
(11,81 inch)
_____ _____
10 / 25
Zakres regulacji
_____
_____
_____
120 – 255 mm
(4,72-10,04 inch)
