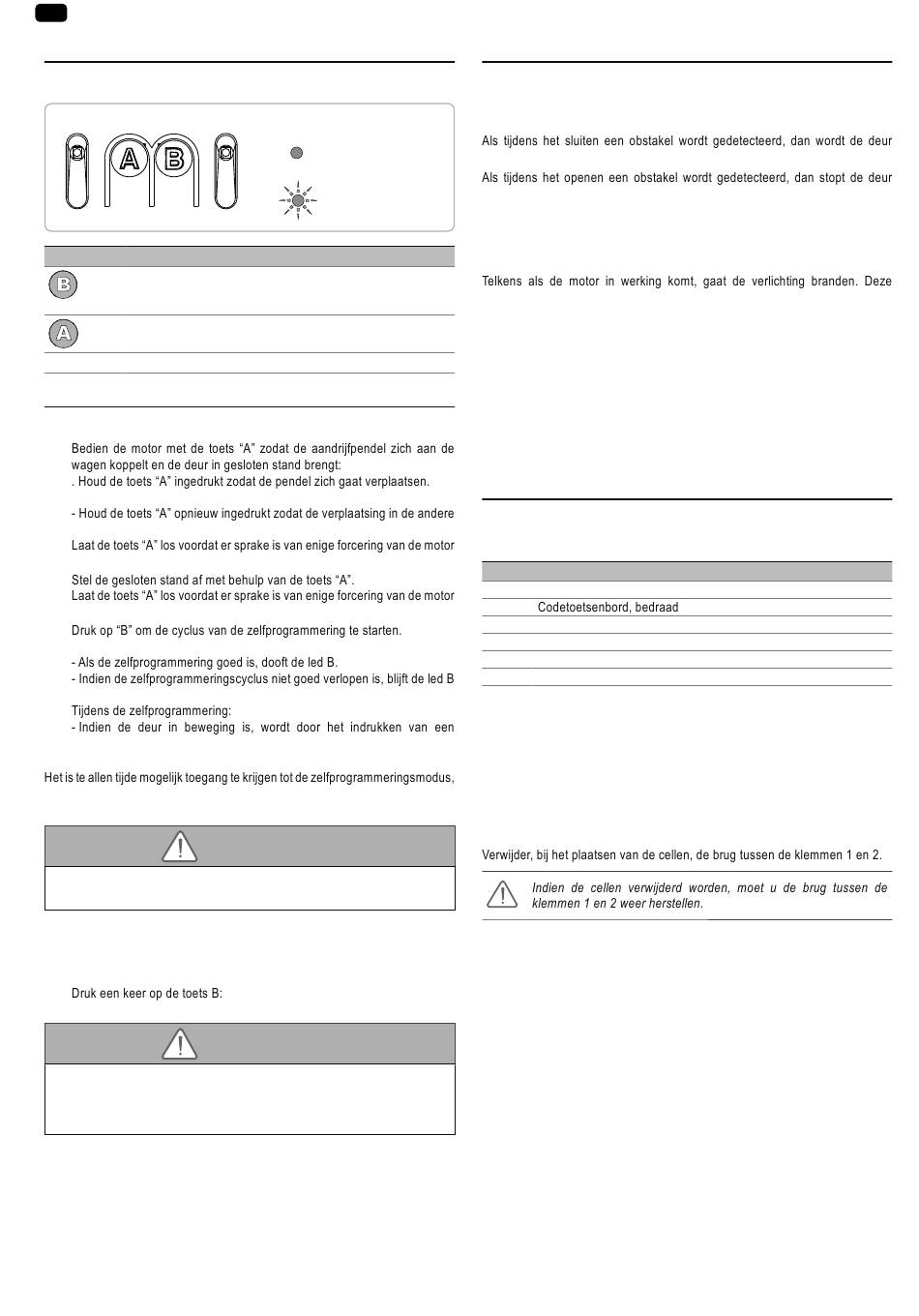

NL
4 - PROGRAMMEREN
4.1 Beschrijving van de programmeertoetsen
Toetsen Functie
- Starten van de zelfprogrammering
- Programmeren/Verwijderen van afstandsbedieningen
- Waarde van een instelling wijzigen
- Gebruik van de modus geforceerde werking
- Instelling kiezen
Led A - Led geselecteerde parameter
Led B - Led waarde van de parameter
- Storings-led
4.2 Zelfprogrammering - Fig. 15
[1].
- Laat de toets los om het verplaatsen te stoppen.
richting plaatsvindt.
op de deur.
[2].
op de deur.
[3].
De deur voert een volledige cyclus van openen en sluiten uit.
knipperen (2 keer knipperen).
willekeurige toets de beweging gestopt en de zelfprogrammering
onderbroken.
zelfs als de zelfprogrammeringscyclus al uitgevoerd is.
N.B.: De in de set geleverde afstandsbedieningen zijn al geprogrammeerd.
WAARSCHUWING
Controleer aan het einde van de installatie beslist of de obstakeldetectie
voldoet aan de vereisten van bijlage A van de norm EN 12 453.
4.3 Vergrendeling van de toegang tot de parameters
(toets A) - Fig. 16
Druk een aantal keren op de toets tot de led A 4 keer knippert.
- Het parametermenu (toets A) ie vergrendeld.
WAARSCHUWING
Aan het einde van de installatie moet het parametermenu beslist
vergrendeld worden om de veiligheid van de gebruikers te verzekeren.
Het niet naleven van dit voorschrift kan ernstig letsel veroorzaken aan
personen, bijvoorbeeld verplettering door de deur.
In dit stadium van de installatie, is de Dexxo Compact RTS
motorisatie klaar om te werken.
5
Verklaring van de leds
uit
knippert
5 - TEST VAN DE WERKING
5.1 Gebruik van de afstandsbedieningen - Fig. 17
5.2 Werking van de obstakeldetectie - Fig. 18 en 19
weer geopend (Fig. 18).
(Fig. 19).
Controleer of de obstakeldetectie werkt als de deur een obstakel van 50 mm
hoogte tegenkomt dat op de vloer geplaatst is.
5.3 Werking van de ingebouwde verlichting
schakelt 30 seconden na het stoppen van de deur automatisch uit. Herhaald
gebruik kan de ingebouwde verlichting continu laten branden en leiden tot
automatische uitschakelen door een thermische bescherming.
5.4 Informatie van de gebruikers
Informeer altijd alle gebruikers over het veilig gebruiken van deze deur
(standaard gebruik en ontgrendelingsprincipe) en over de verplichte periodieke
controles.
6 - AANSLUITINGEN VAN DE
RANDORGANEN
6.1 Beschrijving van de verschillende randorganen -
Fig. 20
Nr. Omschrijving
1 Oranje licht
2
3 Contactslot
4 Antenne
5 Accu
6 Foto-elektrische cellen
6.2 Elektrische aansluiting van de verschillende
randorganen - Fig. 20 tot 23
Onderbreek de elektrische voeding van de motor voor alle werkzaamheden
aan de randorganen.
Algemeen elektrisch schema (Fig. 20)
Foto-elektrische cellen (Fig. 21)
Zonneset (Fig. 22)
Activeer de zonnemodus tijdens het instellen van het type voeding van de
motor (zie hieronder).
Codetoetsenbord, bedraad (Fig. 23)
DEXXO COMPACT RTS
©
