DEXXO COMPACT RTS

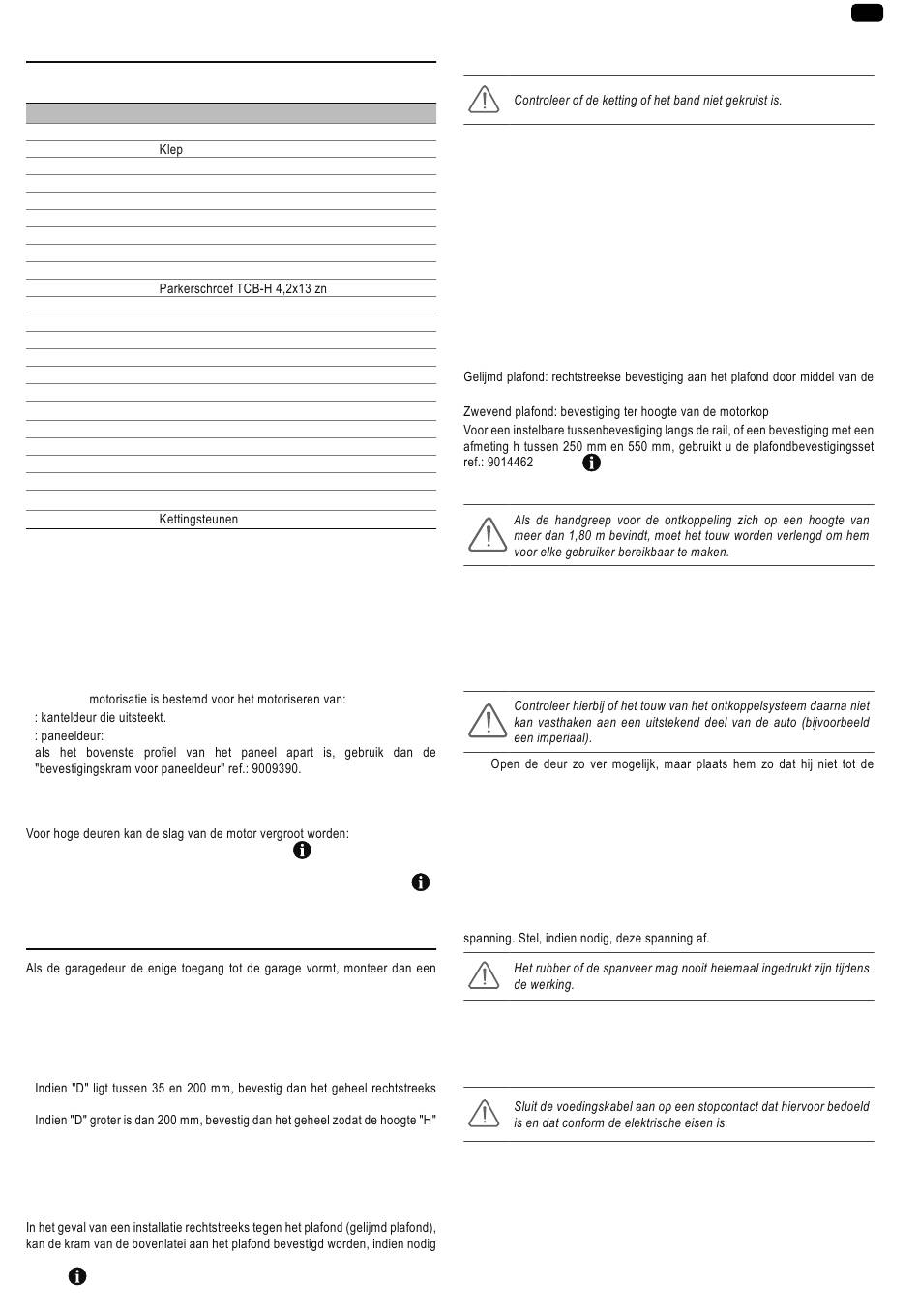

2 - PRODUCTBESCHRIJVING
2.1 Samenstelling - Fig. 1
Nr. Aantal Omschrijving
1 1 Motorkop
2 1
3 1 Gaffel van de bovenlatei
4 1 Gaffel van de deur
5 2 Bevestigingsbeugel plafond
6 2 Bevestigingsbeugel motorkop
7 1 Handmatige ontkoppeling
8 1 Verbindingsarm
9 1 Aanslag eindeloop
10 4
11 1 Aansluitsnoer
12 4 Borstbout TH10 M8x12 zn
13 2 Schroef TH M8x16 zn
14 6 Moer HU8
15 2 As
16 2 Borgringen
17 4 Zelftappende schroef Ø 4x8
18a 1 Ondeelbare rail
18b 1 2-delige rail
18b1 1 Mof
18b2 8 Zelftappende schroef Ø 4x8
19 2 Afstandsbediening*
20 2
*Het model en het aantal van de afstandsbedieningen kunnen per pakket
verschillen.
2.2 Toepassingsgebied - Fig. 2
Deze motorisatie is uitsluitend bestemd voor het aandrijven van
inpandige garagedeuren in de woonomgeving die niet blootstaan aan de
weersomstandigheden.
Type deuren (Fig.2)
De DEXXO
A
B
-
Afmetingen deuren (Fig. 2)
Garagedeuren tot 7 m² oppervlakte kunnen gemotoriseerd worden
- Door de motorkop 90° omhoog te zetten (Fig. 6-
- Door de kram van de bovenlatei aan het plafond te bevestigen met een
inspringing ten opzichte van de bovenlatei van maximaal 200 mm (Fig. 4-
- Door de verbindingsarm in te korten.
3 - INSTALLATIE
ontkoppelingsmechanisme aan de buitenkant (ref. 9012961 of ref. 9012962).
De plaats voor de bevestiging van de motorisatie moet het veilig en gemakkelijk
met de hand ontkoppelen van het product mogelijk maken.
3.1 Installatiehoogte - Fig. 3
Meet de afstand "D" tussen het hoogste punt van de deur en het plafond.
-
aan het plafond.
-
ligt tussen 10 en 200 mm.
3.2 Stappen van de installatie - Fig. 4 tot 14
Bevestiging van de kram van de bovenlatei en van de kram van
de deur (Fig. 4)
met een verspringing ten opzichte van de bovendrempel van max. 200 mm
(Fig. 4- ).
©
Copyright 2015 SOMFY ACTIVITES SA. All rights reserved.
Assemblage van de 2-delige rail (Fig. 5)
[1]. [2]. [3]. Vouw de 2 delen van de rail uit.
[4]. Assembleer de 2 delen van de rail met behulp van de mof.
[5]. Bevestig het geheel met behulp van de 8 bevestigingsschroeven.
[6]. Zet de moer vaster om de ketting of de riem te spannen. Het geplette
De bevestigingsschroeven mogen niet in de rail komen (niet doorboren).
Gebruik bij een gelijmd plafond niet de bevestigingsschroeven van de mof.
Assemblage van de rail aan de motorkop (Fig. 6)
Bevestiging van het geheel aan het plafond van de garage (Fig.
7 tot 9)
Bevestiging aan de kram van de bovenlatei (Fig. 7)
Bevestiging aan het plafond
rail (Fig. 8).
Bevestiging van de arm aan de deur en aan de wagen (Fig. 10)
[1]. Ontkoppel de wagen met behulp van de handmatige ontkoppeling.
[2]. Breng de wagen naar de deur.
[3]. Bevestig de arm aan de kram van de deur en aan de wagen.
Afstelling en bevestiging van de aanslag van de opening (Fig. 11)
[1]. Ontkoppel de wagen met behulp van de handmatige ontkoppeling en zet
[2]. Plaats de aanslag tegen de wagen en bevestig hem op de rail.
Montage van de kettingsteunen (Fig. 12)
Uitsluitend in geval van rails met een ketting.
).
Plaats elk van de steunen in het eerste gat aan de buitenkant van de eindpunten.
Zorg dat de steun zo ver ingeduwd is dat de centreernok buiten de rail uitsteekt.
)
Controle van de spanning van de ketting of de riem (Fig. 13)
De rails worden geleverd met een vooraf ingestelde en gecontroleerde
Aansluiting van de elektrische voeding (Fig. 14)
Sluit de netvoeding aan.
De led B knippert 2 keer continu om aan te geven dat de motor in afwachting
is van de zelfprogrammering.
rubber moet 18 en 20 mm meten.
(Fig. 9 - ).
de deur in de geopende stand.
aanslagen komt.
NL
(Fig. 9)
