ECOFOREST ecoGEO Basic Installerhandbuch Seite 13

zwischen dem Vor- und Rücklauf der einzelnen Aufnahmesysteme 3-Wege-Ventile (100 % / 0 %) installiert werden, um einen Bypass
zu ermöglichen, wenn eines der Aufnahmesysteme nicht verwendet wird.
A)
B)
DO17
C)
D)
▪
Je nach Wärmepumpenmodell sind die Funktionen des Hybridsystems möglicherweise nicht verfügbar.
HINWEIS
Integrierte Komponenten
In der Wärmepumpe sind die folgenden Komponenten des Sole-Kreises enthalten.
▪
Hocheffiziente Förderpumpe mit variabler Leistung (Energieeffizienzklasse A)
▪
Ausgleichsbehälter mit 8 Litern mit einem voreingestellten Druck von 0,75 bar (75 kPa).
▪
Sicherheitsventil, eingestellt auf 3 bar (300 kPa).
▪
Ablassventil
Einbauanweisungen
Beim Anschluss des Solekreises müssen die folgenden Empfehlungen beachtet werden.
▪
Es müssen die notwendigen Komponenten installiert werden, um das Befüllen/Ablassen in der Rücklaufleitung zu
ermöglichen.
▪
In der Rücklaufleitung einen Partikelfilter mit einer Maschengröße von nicht mehr als 1 mm installieren. Es wird empfohlen,
kurz vor und kurz nach dem Filter Absperrventile zu installieren, um dessen Reinigung bzw. Ersatz zu ermöglichen.
▪
Es muss sichergestellt werden, dass das Volumen des integrierten Ausgleichsbehälters in der Wärmepumpe ausreichend ist,
um einen möglichen Überdruck im Kreislauf auszugleichen. Wenn dieses Volumen nicht ausreichend ist, muss ein zusätzlicher
Ausgleichsbehälter installiert werden.
▪
Bei Bedarf muss der Druck des integrierten Ausgleichsbehälters in der Wärmepumpe so eingestellt werden, dass
gewährleistet ist, dass der Druck im Kreislauf an allen Stellen aufrechterhalten wird.
4
3
4
3
DO16 AO3
4
3
DO6
DO16 AO3
AI12
T
DO6
4
3
DO17 DO16

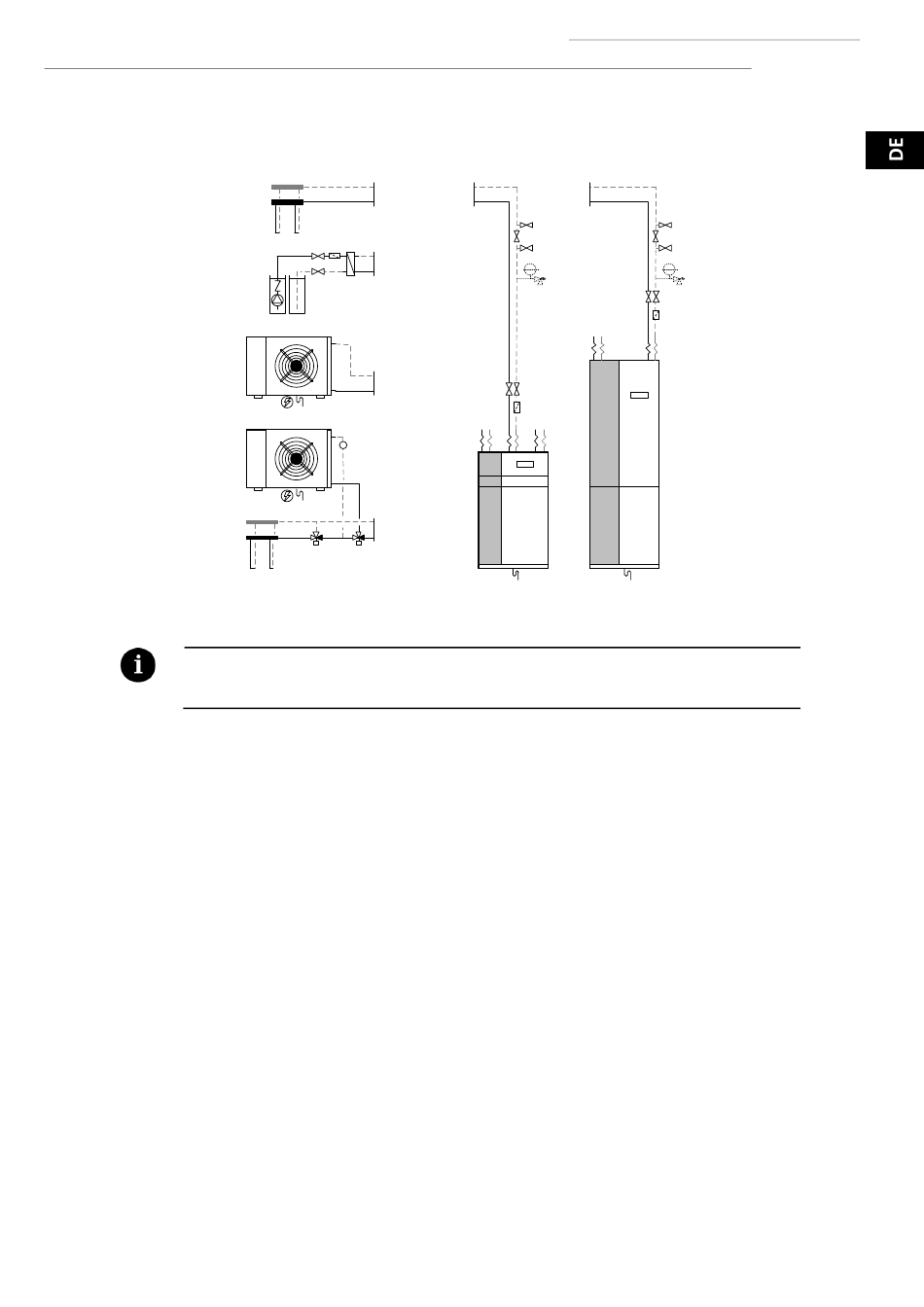

Abb. 3.1. Anschlussoptionen des Solekreises
4 4
3 3
13
Installerhandbuch ecoGEO
