– Izdelek je treba namestiti s trdnim
priključkom.
– Trdni priključek mora biti mogoče na
mestu namestitve izklopiti iz vseh
polov z najmanj 3 mm razdaljo med
kontakti (npr. z zaščitnim stikalom
napeljave).
– Izdelek je treba priključiti na zaščitni
vodnik.
– Če uporabljate spodnjo kabelsko
uvodnico, je tovarniško zgoraj name-
ščeno sponko omrežnega priključka
mogoče prestaviti v spodnji del.

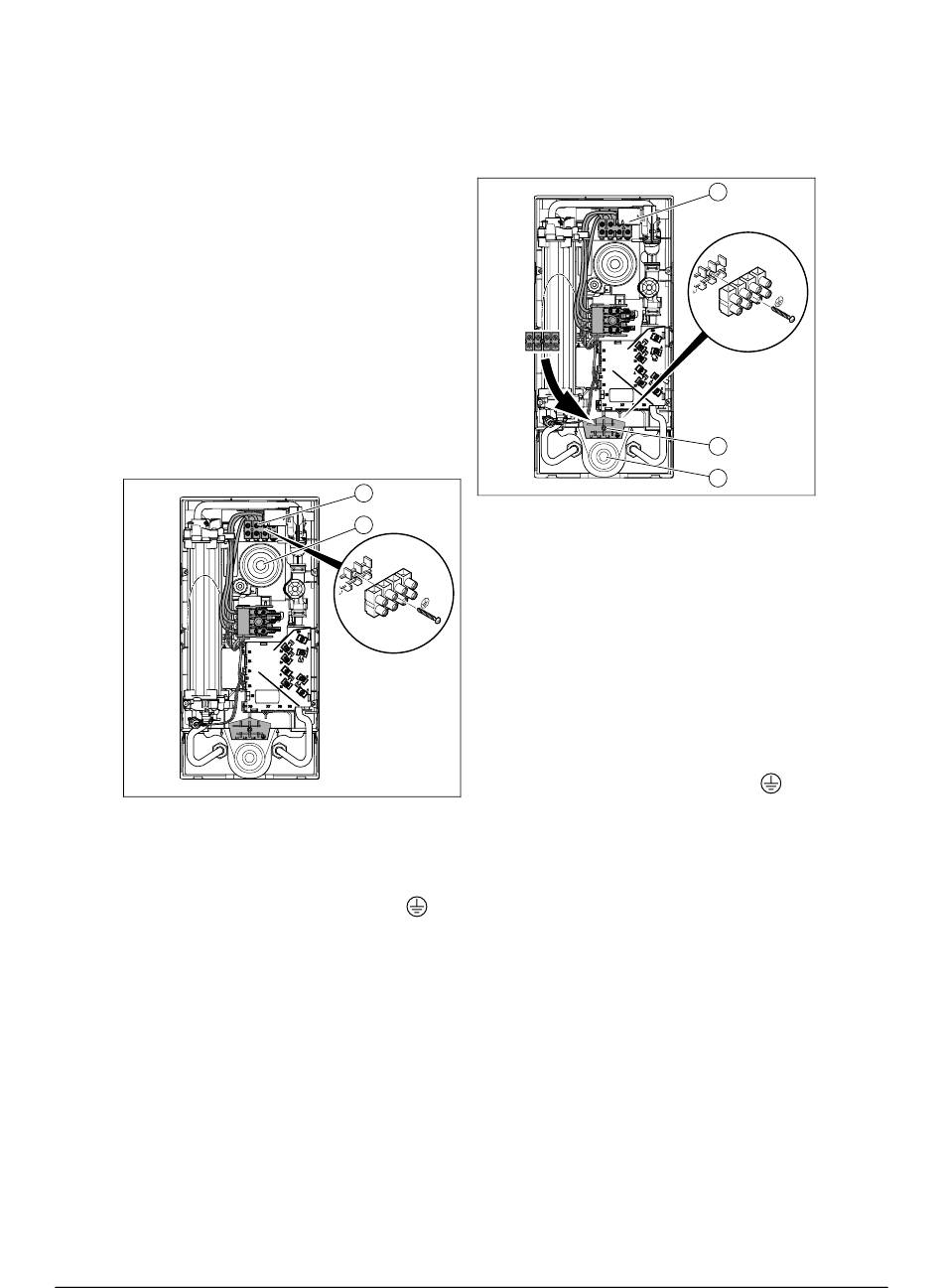

5.2.1 Izvedba električne priključitve
zgoraj
1. Priključni kabel napeljite skozi zgornjo
kabelsko uvodnico (2).
2. Priključite posamezne faze na L1, L2,
in L3 sponke omrežnega priključka (1).
3. Priključite zaščitni vodnik PE na
0020288446_00 electronicVED exclusive Navodila za namestitev
5.2.2 Izvedba električne priključitve
spodaj
1
1. Priključni kabel napeljite skozi spodnjo
2
kabelsko uvodnico (3).
2. Odvijte omrežno priključno sponko (1).
3. Omrežno priključno sponko vključno z
notranjim kablom napeljite na spodnji
L 3
položaj (2) v izdelku.
L 2
L 1
4. Privijte omrežno priključno sponko na
spodnji položaj.
5. Preverite, ali so kabli omrežne pri-
ključne sponke pravilno položeni.
6. Priključite posamezne faze na L1, L2,
in L3 sponke omrežnega priključka.
7. Priključite zaščitni vodnik PE na
5.2.3 Namestitev izbirnega releja za
izklop obremenitve
Po potrebi je mogoče izdelku priključiti obi-
čajen rele za izklop obremenitve. Rele ima
.
nalogo, da med točenjem tople vode skozi
izdelek izklopi druge električne porabnike,
da se hišna napeljava ne preobremeni.
Rele za izklop obremenitve mora ustrezati
naslednjim merilom:
– Vklopni tok< 15 A
– Trajni tok > 50 A
▶
Namestite rele za izklop obremenitve v
zunanji vodnik L2.
Namestitev 5
1
L 3
L 2
L 1
2
3
.
181
