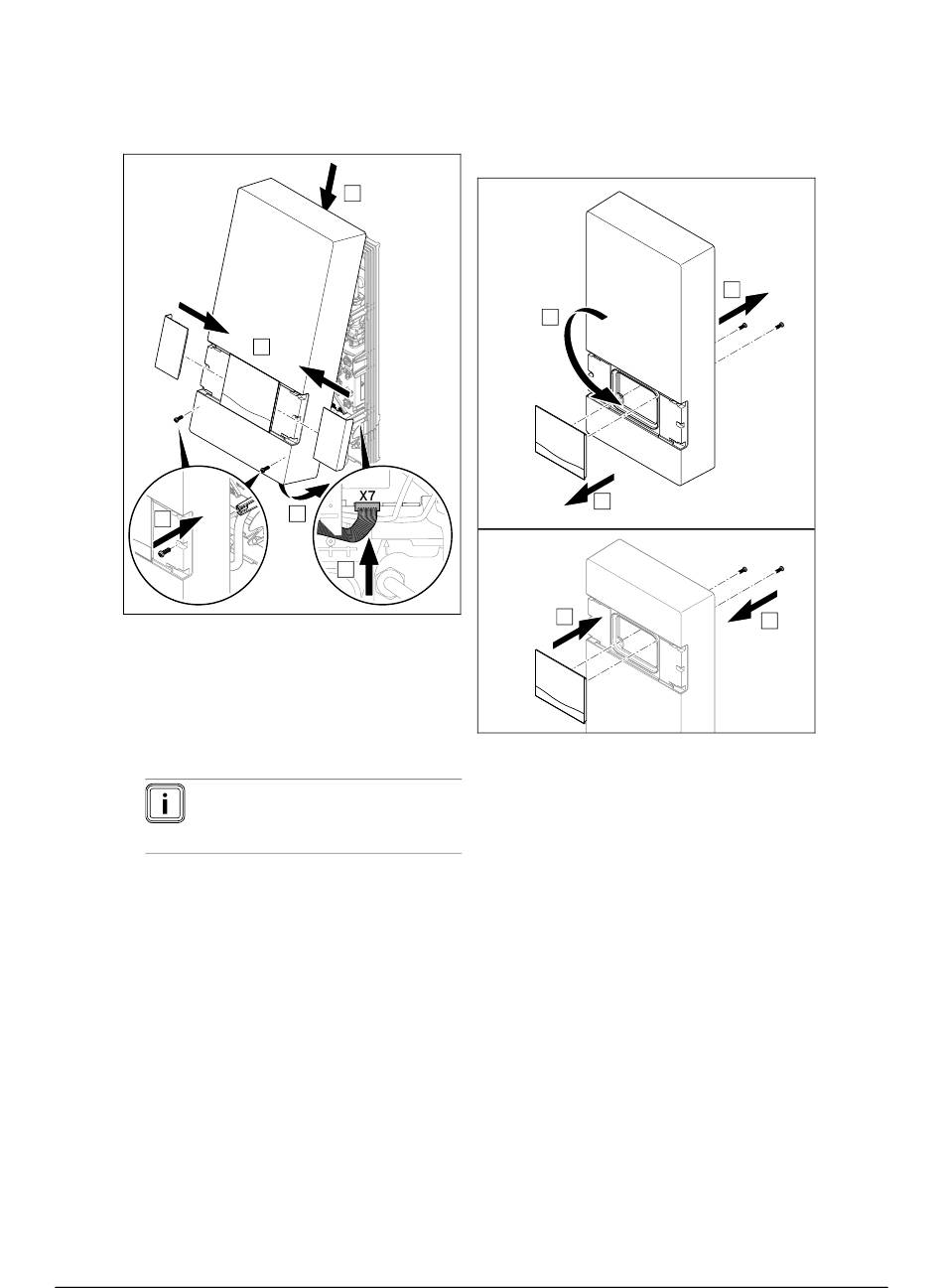

6.2 Postavljanje oplate proizvoda
E
C
D
Ako kabel za displej nije priključen na elek-
troniku, onda elektronika ne može regu-
lirati snagu. Izlazna temperatura iznosi
30 °C.
▶
Oplatu proizvoda postavite kako je pri-
kazano.
Napomena
Provjerite je li ispravno monti-
rana oplata proizvoda.
0020288446_00 electronicVED exclusive Upute za instaliranje
6.3 Oplatu proizvoda postavite
A
B
▶
Demontirajte upravljačko polje sa oplate
proizvoda.
▶
Oplatu proizvoda okrenite za 180 °.
▶
Montirajte upravljačko polje na oplatu
proizvoda.
▶
Stavite oplatu proizvoda.
(→ stranica 101)
Puštanje u rad 6
okrenutu za 180°
C
180°
B
D
A
E
101
