Ako montirate priključak
hladne vode, onda insta-
lirajte isporučenu filtarsku
mrežicu u ulaz hladne vode
proizvoda.
8. Vijcima pričvrstite priključke uređaja s
priključcima hladne i tople vode.
9. Preklopite nazad donji dio okvira proi-
zvoda dok se ne uglavi.
5.2 Električno priključivanje
proizvoda
1. Prilikom elektroinstalacije pridržavajte
se podataka na tipskoj pločici.
2. Ispunite sljedeće zahtjeve:
– Proizvod mora biti instaliran na čvr-
stom priključku.
– Čvrsti priključak mora imati mo-
gućnost isključivanja putem s gra-
đevne strane svepolnog separatora
s kontaktim otvorom od najmanje
3 mm (npr. putem zaštitne mrežne
sklopke).
– Proizvod mora biti priključen na za-
štitni vod.
– Kod uporabe donje kabelske provod-
nice može se tvornički gore monti-
rana mrežna stezaljka za električni
priključak premjestiti na donji dio.
0020288446_00 electronicVED exclusive Upute za instaliranje

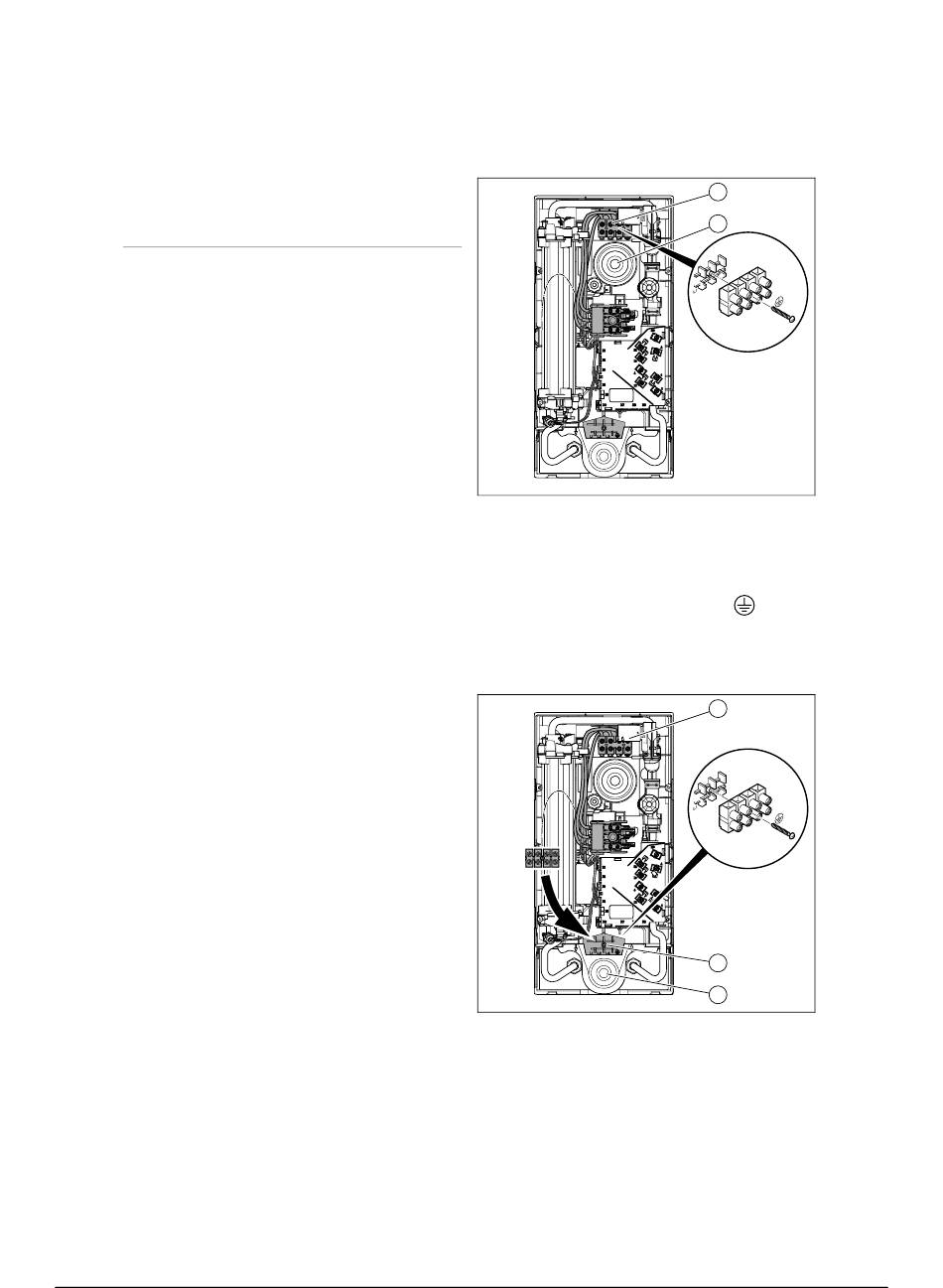

5.2.1 Provođenje gornjeg električnog
priključka
1. Provedite priključni kabel kroz gornju
kabelsku provodnicu (2).
2. Priključite pojedinačne faze na L1, L2, i
L3 mrežne stezaljke (1).
3. Priključite zaštitni vod PE na
5.2.2 Provođenje donjeg električnog
priključka
1. Provedite priključni kabel kroz donju
kabelsku provodnicu (3).
2. Odvrnite mrežnu stezaljku (1).
3. Postavite mrežne stezaljke uključujući
unutarnji kabel na donjoj poziciji (2) na
proizvodu.
Instalacija 5
1
2
L 3
L 2
L 1
.
1
L 3
L 2
L 1
2
3
99
