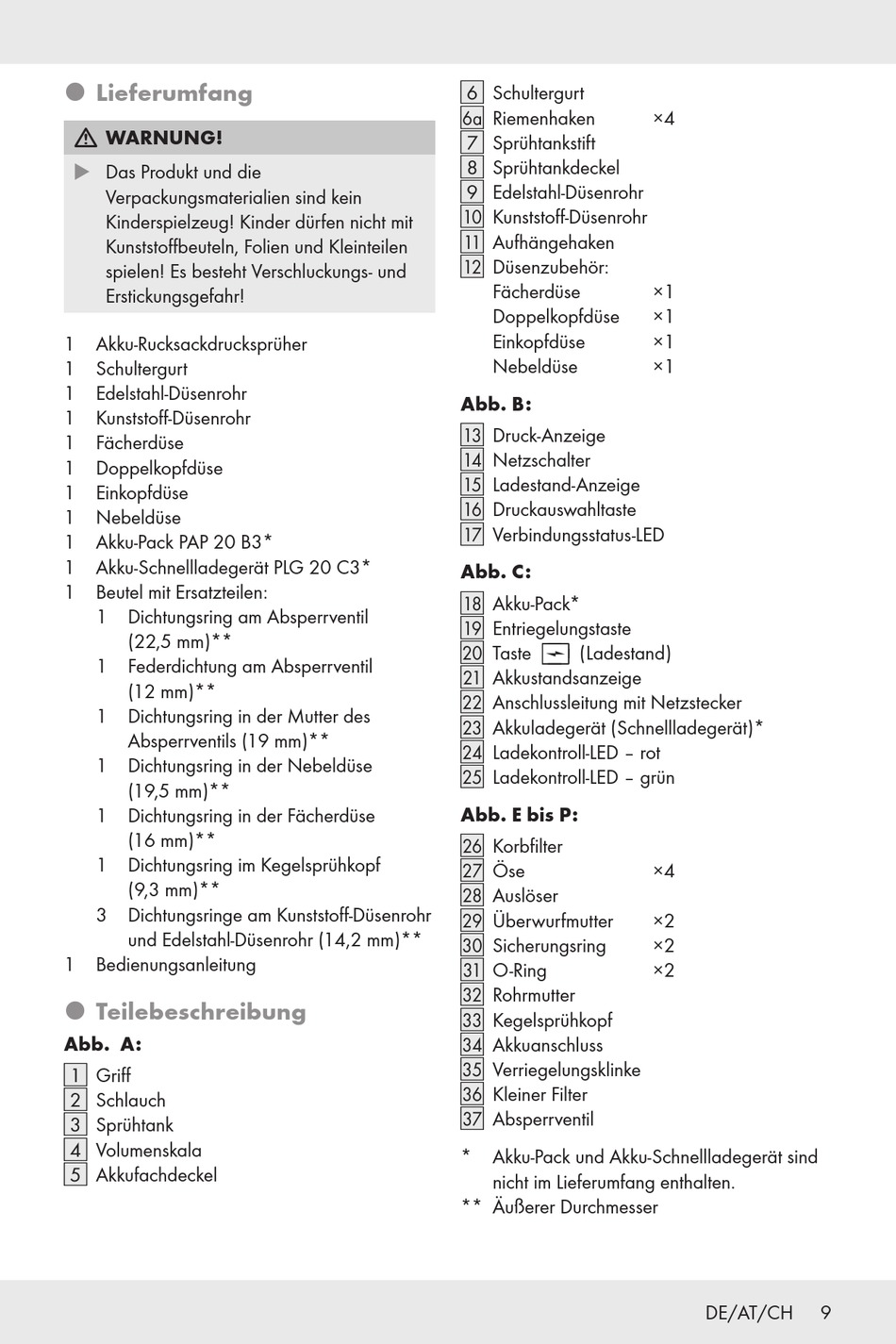

Parkside Performance PRDSP 20-Li C2 Bedienungs- Und Sicherheitshinweise Seite 11

˜ Lieferumfang
m WARNUNG!
Das Produkt und die
u
Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs‑ und
Erstickungsgefahr!
1 Akku‑Rucksackdrucksprüher
1 Schultergurt
1 Edelstahl‑Düsenrohr
1 Kunststoff‑Düsenrohr
1 Fächerdüse
1 Doppelkopfdüse
1 Einkopfdüse
1 Nebeldüse
1 Akku‑Pack PAP 20 B3*
1 Akku‑Schnellladegerät PLG 20 C3*
1 Beutel mit Ersatzteilen:
1 Dichtungsring am Absperrventil
(22,5 mm)**
1 Federdichtung am Absperrventil
(12 mm)**
1 Dichtungsring in der Mutter des
Absperrventils (19 mm)**
1 Dichtungsring in der Nebeldüse
(19,5 mm)**
1 Dichtungsring in der Fächerdüse
(16 mm)**
1 Dichtungsring im Kegelsprühkopf
(9,3 mm)**
3 Dichtungsringe am Kunststoff‑Düsenrohr
und Edelstahl‑Düsenrohr (14,2 mm)**
1 Bedienungsanleitung
˜ Teilebeschreibung
Abb. A:
Griff
[ 1 ]
Schlauch
[ 2 ]
Sprühtank
[ 3 ]
Volumenskala
4 ] [
Akkufachdeckel
5 ] [
Schultergurt
[ 6 ]
Riemenhaken
6a ] [
Sprühtankstift
7 ] [
Sprühtankdeckel
8 ] [
Edelstahl‑Düsenrohr
9 ] [
Kunststoff‑Düsenrohr
10 ] [
Aufhängehaken
[ 11 ]
Düsenzubehör:
12 ] [
Fächerdüse
Doppelkopfdüse
Einkopfdüse
Nebeldüse
Abb. B:
Druck‑Anzeige
[ 13 ]
Netzschalter
[ 14 ]
Ladestand‑Anzeige
[ 15 ]
Druckauswahltaste
[ 16 ]
Verbindungsstatus‑LED
[ 17 ]
Abb. C:
Akku‑Pack*
[ 18 ]
Entriegelungstaste
[ 19 ]
Taste (Ladestand)
20 ] [
Akkustandsanzeige
[ 21 ]
Anschlussleitung mit Netzstecker
22 ] [
Akkuladegerät (Schnellladegerät)*
[ 23 ]
Ladekontroll‑LED – rot
24 ] [
Ladekontroll‑LED – grün
25 ] [
Abb. E bis P:
Korbfilter
[ 26 ]
Öse
27 ] [
Auslöser
28 ] [
Überwurfmutter
29 ] [
Sicherungsring
30 ] [
O‑Ring
31 ] [
Rohrmutter
32 ] [
Kegelsprühkopf
[ 33 ]
Akkuanschluss
[ 34 ]
Verriegelungsklinke
35 ] [
Kleiner Filter
36 ] [
Absperrventil
[ 37 ]
* Akku‑Pack und Akku‑Schnellladegerät sind
nicht im Lieferumfang enthalten .
** Äußerer Durchmesser
×4
×1
×1
×1
×1
×4
×2
×2
×2
DE/AT/CH 9
