Truma Mover XT Gebrauchsanleitung Seite 7

Mover XT XT2
1 Antriebsrolle
2 Elektromotor
3
Statusanzeige An-/Abschwenken
4 Vorrichtung Notabschwenken
4.3.3 Aufbau Spannungsversorgung

WARNUNG
Brandgefahr durch abgedeckte Steuerung
im Innenraum des Wohnwagens
Wird die Steuerung nicht ausreichend belüftet,
kann die Steuerung während des Betriebs über-
hitzen�
Die Steuerung ausreichend belüften�

Die Steuerung nicht abdecken�


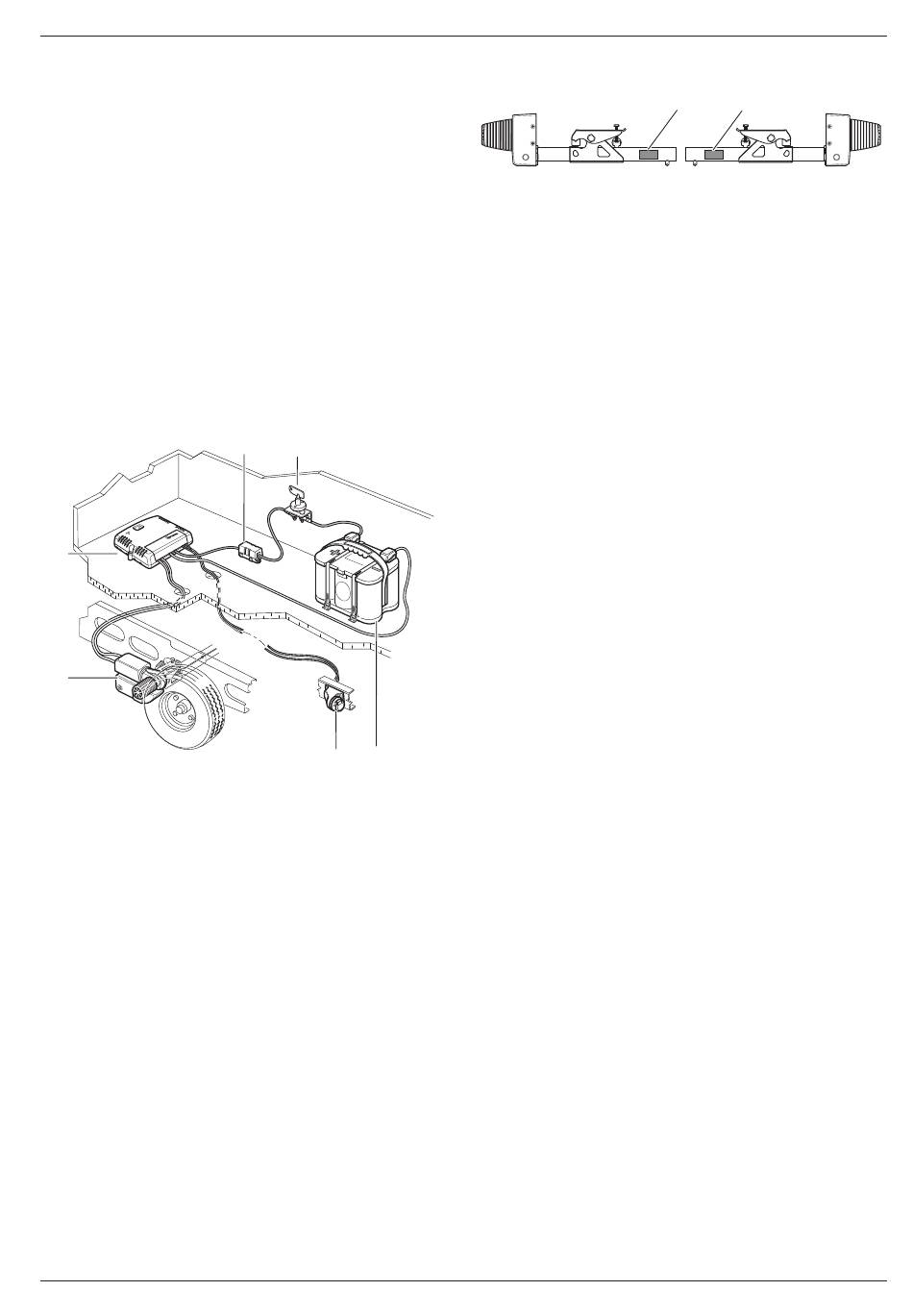

 Darstellung beispielhaft� Gegebenenfalls kann eine
zweite Steuerung, weitere Antriebseinheiten, eine
Sicherheitsteckdose oder ein Batterietrennschalter
vorhanden sein�
1
2
Abb� 4
1 Steuerung
2 Rangiersystem
3 Sicherheitssteckdose
4 Batterie
5
Batterietrennschalter
6 Sicherung
4.4 Produktkennzeichnung
Der Gerätetyp und die Seriennummer sind auf den
Typenschildern aufgedruckt�
Typenschilder
Die Typenschilder der Antriebseinheiten befinden sich
jeweils links und rechts an den Befestigungsrohren�
Um die Gültigkeit der Allgemeinen Betriebserlaubnis
(ABE) zu gewährleisten, müssen die Typenschilder an
den Befestigungsrohren vorhanden sein�
60020-00204∙ 01 ∙ 05/2024
6
5
4
3
Abb� 5
1 Typenschild
Das Typenschild der Steuerung befindet sich auf der
Unterseite der Steuerung�
Das Typenschild der Fernbedienung befindet sich im
Batteriefach der Fernbedienung�
4.5 Funktion
Überwindung von Steigungen (max. Steigfähig-
keit)
Der Mover XT wurde zur Überwindung von Steigun-
gen bis 25 % bei 1200 kg beziehungsweise 13 % bei
2300 kg Gesamtgewicht auf geeignetem Untergrund
entwickelt�
Der Mover XT2 wurde zur Überwindung von Steigun-
gen bis 25 % bei 1200 kg beziehungsweise 10 % bei
2400 kg Gesamtgewicht auf geeignetem Untergrund
entwickelt�
 13 % Steigung = 13 Meter Höhenunterschied auf
100 Meter Strecke
 10 % Steigung = 10 Meter Höhenunterschied auf
100 Meter Strecke
Nach dem vollständigen Anschwenken der Antriebsrol-
len an die Reifen mittels Fernbedienung ist das Rangier-
system betriebsbereit�
Das Rangieren erfolgt ausschließlich über die Fernbe-
dienung� Diese sendet Funksignale an die Steuerung�
Eine gesondert installierte 12 V-Blei-Säure-Batterie oder
geeignete Blei-Gel-Batterie (nicht im Lieferumfang) ver-
sorgt die Steuerung mit Strom�
4.6 Stromversorgung
Vor Inbetriebnahme unbedingt Gebrauchsanleitung

und Sicherheitshinweise beachten� Der Fahrzeug-
benutzer ist für die korrekte Bedienung des Gerätes
verantwortlich�
4.6.1 Energieversorgung
Wir empfehlen zum optimalen Betrieb das Truma
PowerSet BC und eine der leistungsstarken Optima®
Batterien�
Auch Aufbaubatterien mit entsprechend großer Kapazi-
tät sind geeignet (siehe Tabelle unten)� Aufbaubatterien
sind z�B� in Wohnwagen mit autarker Stromversorgung
verbaut�
Batterien
Um einen einwandfreien Betrieb des Rangiersystems zu
garantieren, darf das Rangiersystem nur mit geladener
Batterie (≥ 12 V) betrieben werden�
Ein Betrieb des Rangiersystems mit einem Ladegerät
als Stromquelle ist nicht möglich und verboten�
Produktbeschreibung
1 1
DE 7
