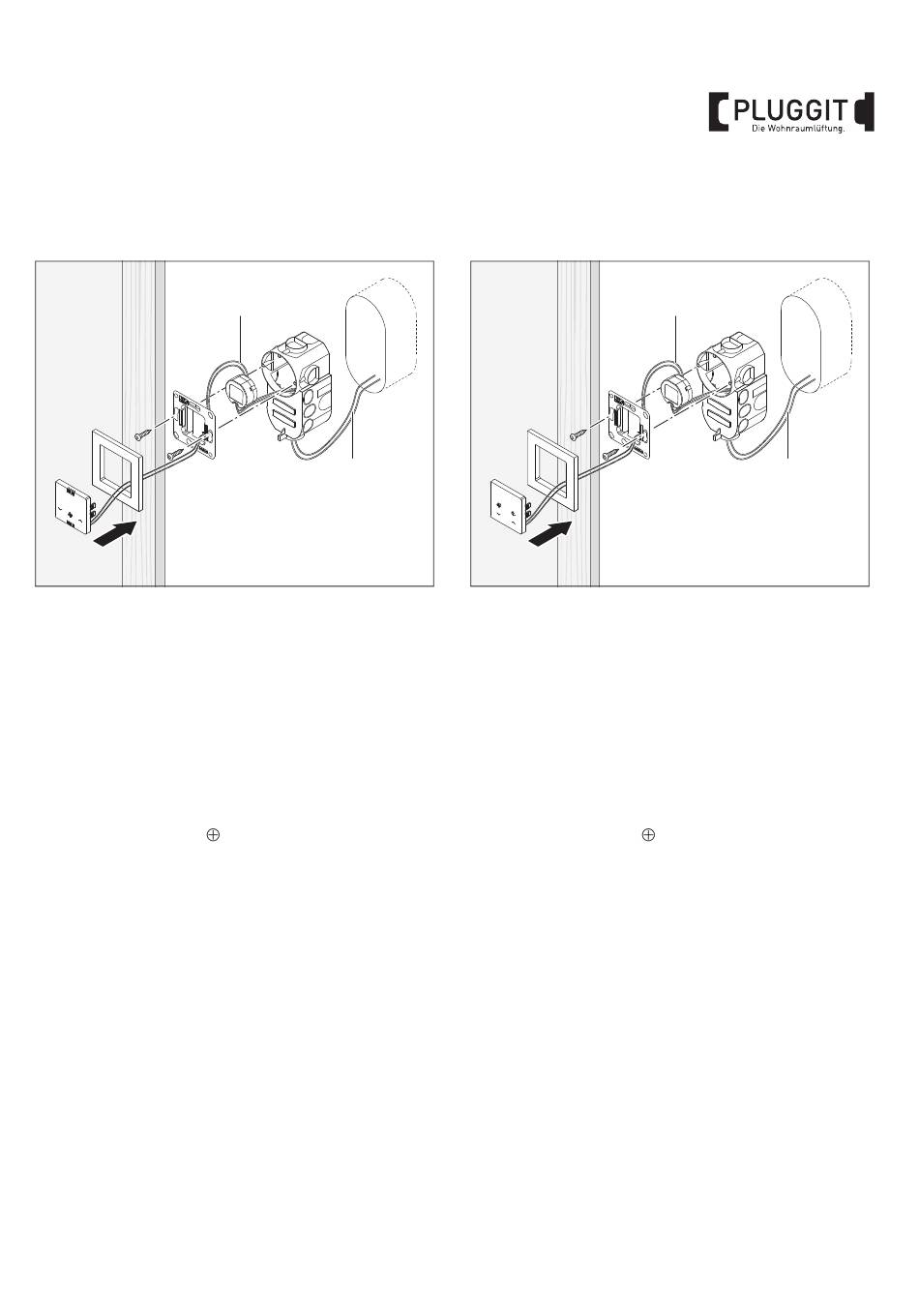

Steuerung ICV200CCN
Vom Installationsort der Steuerung muss ein Netzkabel
230 V zum Verteilerkasten verlegt werden.
1. Führen Sie das Netzkabel aus dem Wandausbruch in die
Unterputzdose.
2. Setzen Sie die Unterputzdose in den Wandausbruch ein.
3. Schließen Sie nacheinander das Netzkabel an das Unter-
putz-Netzteil und das Unterputz-Netzteil an den Unter-
putzrahmen (V+, V-) an.
4. Setzen Sie das Unterputz-Netzteil sowie den Unterputz-
rahmen in die Unterputzdose ein. Achten Sie darauf,
dass der Aufdruck „OBEN" nach oben ausgerichtet ist.
5. Schrauben Sie die Einheit mit den Schrauben fest
(Kreuzschlitz Größe 1
6. Stecken Sie den Befestigungsrahmen und die Bedien-
einheit der Steuerung zusammen und setzen Sie die Ein-
heit auf den Unterputzrahmen.
5 V
230 V
M+P-26A-2496
).
Steuerung ICV200CN
Vom Installationsort der Steuerung muss ein Netzkabel
230 V zum Verteilerkasten verlegt werden.
1. Führen Sie das Netzkabel aus dem Wandausbruch in die
Unterputzdose.
2. Setzen Sie die Unterputzdose in den Wandausbruch ein.
3. Schließen Sie nacheinander das Netzkabel an das Unter-
putz-Netzteil und das Unterputz-Netzteil an den Unter-
putzrahmen (V+, V-) an.
4. Setzen Sie das Unterputz-Netzteil sowie den Unterputz-
rahmen in die Unterputzdose ein. Achten Sie darauf,
dass der Aufdruck „OBEN" nach oben ausgerichtet ist.
5. Schrauben Sie die Einheit mit den Schrauben fest
(Kreuzschlitz Größe 1
6. Stecken Sie den Befestigungsrahmen und die Bedien-
einheit der Steuerung zusammen und setzen Sie die Ein-
heit auf den Unterputzrahmen.
5 V
230 V
M+P-26A-2497
).
