4.6.
STROMKABEL VERLEGEN
Hinweis:
Das Verlegen des Kabels ist mit der Nutzung des
Montagerohrs dargestellt. Die Arbeiten bei der Nutzung
des Einbau-Montagesteins sind sinngemäß durchzu-
führen.

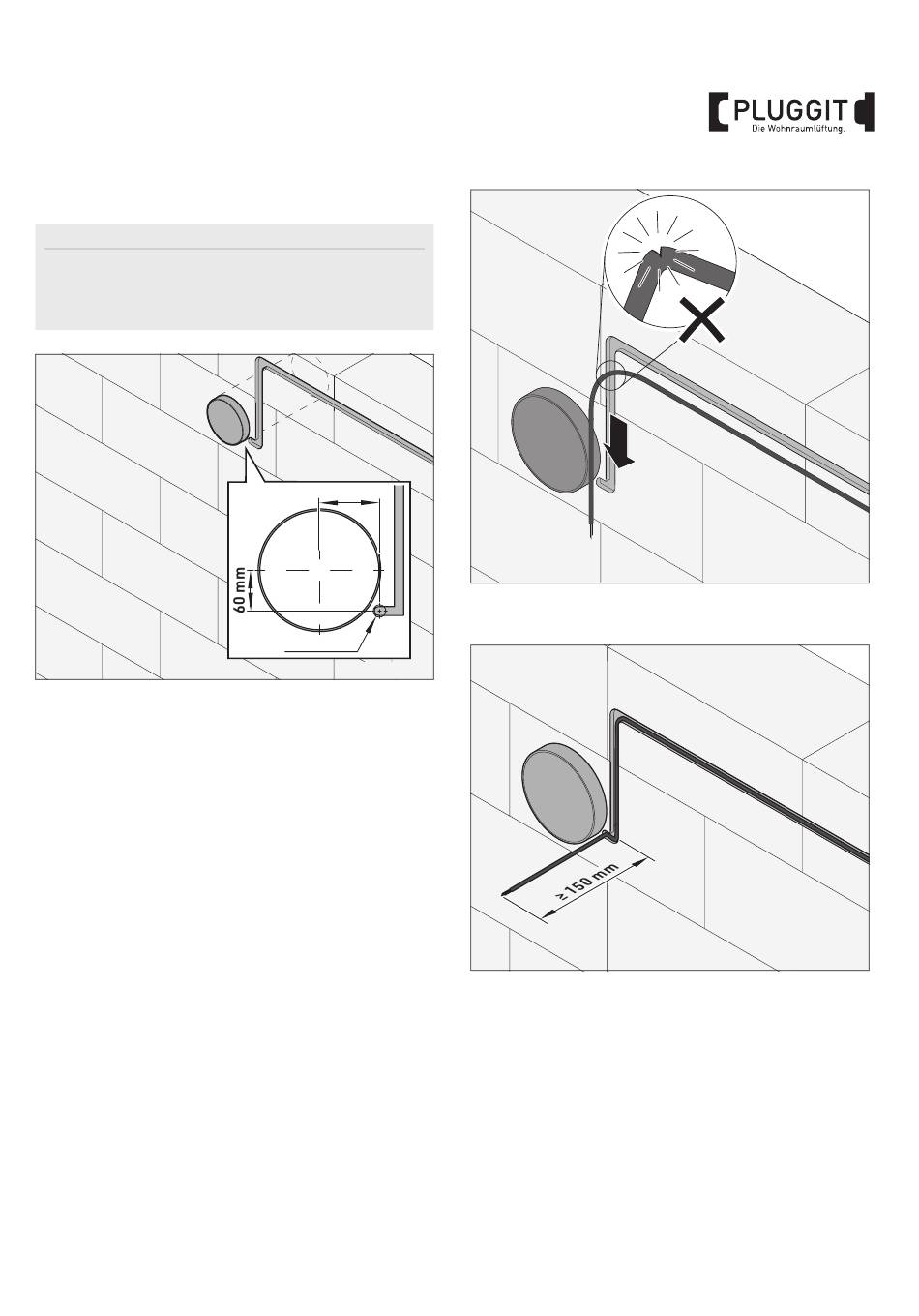

1. Fügen Sie raumseitig Wandschlitze für die spätere
elektrische Installation ein. Der Wandschlitz sollte an
der Position der Kabeldurchführung der Innenblende
enden. Benutzen Sie hierfür die Bohrschablone, die der
Innenblende beiliegt.
86 mm
Ø 18 mm
M+P-26A-2511
2. Verlegen Sie das zur jeweiligen Steuerung vor-
geschriebene Kabel in den Wandschlitz.
3. Achten Sie auf eine ausreichende Länge (ca. 150 mm)
des Kabels am Ende des Wandschlitzes, um den
späteren Anschluss des Lüfters problemlos durchführen
zu können.
M+P-26A-2512
19
BIA iconVent 200
