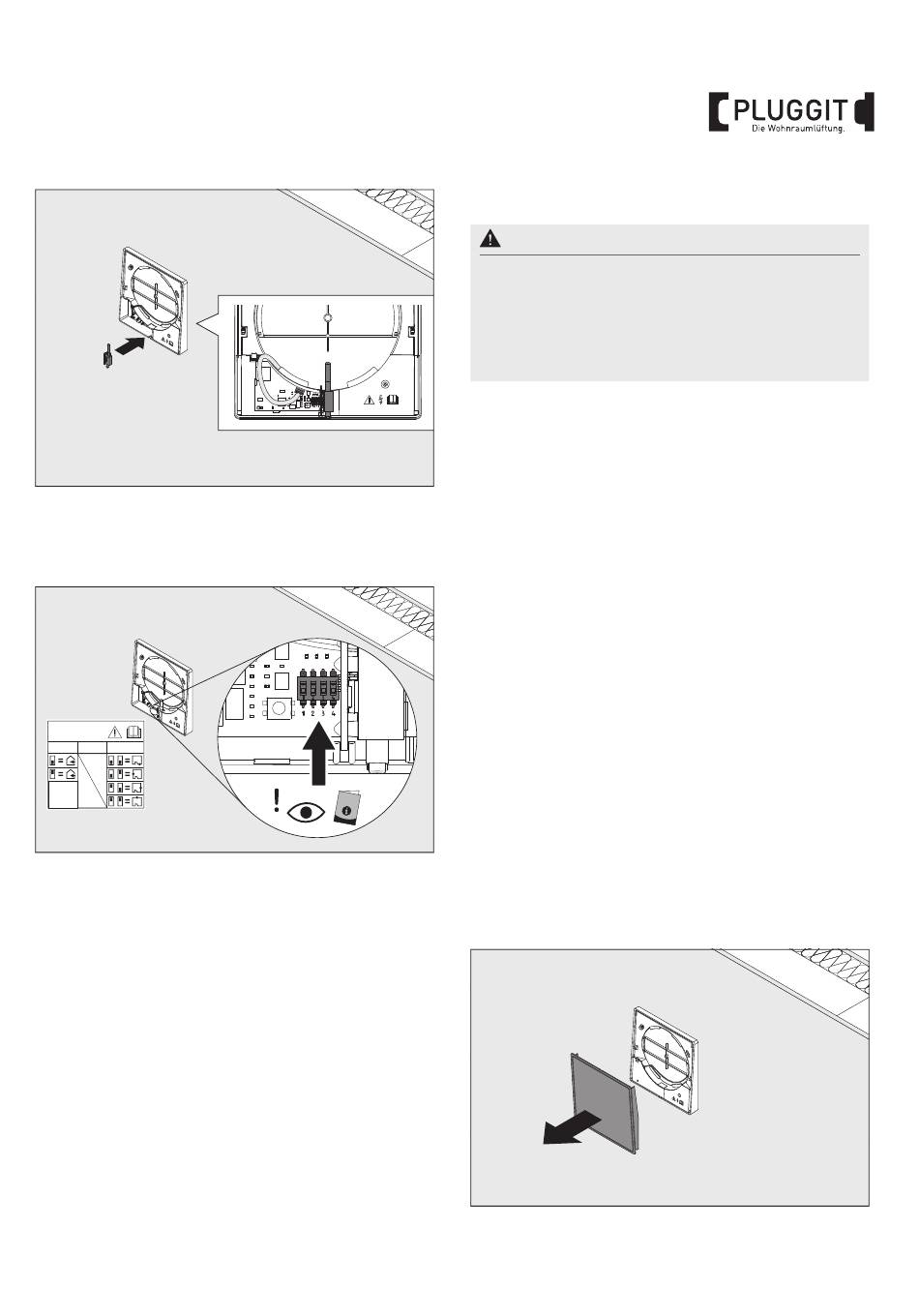

6. Stecken Sie den Drucksensor mittig ausgerichtet in die
Buchse auf der Platine, sodass die längere Öffnung nach
oben zeigt. Achten Sie darauf, dass der Sensor möglichst
senkrecht sitzt und mit den Bauteilen bündig abschließt.
DIP SWITCH
1
2
3 4
7. Prüfen Sie die Konfiguration des DIP-Schalters, siehe
Seite 26. Bei Verwendung des Drucksensors muss die
Position des iconVent-Geräts in der Wohneinheit mit-
hilfe der DIP-Schalter 3 und 4 eingestellt werden.
Gemäß des Aufklebers im linken Bereich der Platine,
muss die korrekte Einstellung entsprechend der Lage
des iconVent-Geräts zur Tür vorgenommen werden.
8. Der Einbau der linken Abdeckung und der Blende erfolgt
in umgekehrter Reihenfolge.
9. Stellen Sie das Stromnetz wieder her.
4.11. MESH ERSTELLEN
Warnhinweis:
In jedem Mesh müssen die Startrichtungen ent-
sprechend der Anzahl der iconVent-Geräte aus-
geglichen sein. Ansonsten besteht die Gefahr von Über-
oder Unterdruck. Prüfen Sie die DIP-Schalter an den
Innenblenden und gleichen Sie ggf. die Anzahl beider
Startrichtungen aus.
Maximal 12 Teilnehmer können zu einem Mesh gekoppelt
werden. Als Teilnehmer gelten folgende Konstellationen:
• 10 iconVent-Geräte und 2 Steuerungen
• 8 iconVent-Geräte und 4 Steuerungen
Die Erstellung eines Mesh kann manuell erfolgen, siehe
Seite 29 oder mit der SmartControl App, siehe Seite 31.
Der Aufbau eines neuen Meshs sollte immer nur einzeln
erfolgen. Wenn zur selben Zeit mehrere Meshs in Funk-
reichweite aufgebaut werden, z.B. in benachbarten Wohn-
einheiten, kann dies dazu führen, dass sich Geräte zu-
sammenschließen, die nicht zusammengehören.
Bevor mit der Erstellung eines Mesh begonnen werden
kann, müssen folgende Voraussetzungen erfüllt sein:
• Die Funktionseinheiten und Innenblenden sind korrekt
installiert und mit Strom versorgt.
• Die Startrichtung der iconVent-Geräte ist über den DIP-
Schalter 1 und Position in der Wohneinheit über die DIP-
Schalter 3 und 4 der Innenblenden korrekt konfiguriert.
• Entsprechend der Anzahl an iconVent-Geräten sind die
Steuerungen korrekt installiert und mit Strom versorgt.
4.11.1. Mesh erstellen – manuell
1. Stellen Sie sicher, dass das iconVent-Gerät mit dem
Stromnetz verbunden ist.
2. Entfernen Sie die Blende vom Rahmen der Innen-
blenden, die einem Mesh hinzugefügt werden sollen.
29
BIA iconVent 200
