4.5.
MONTAGEROHR EINBAUEN
4.5.1.
Länge Montagerohr ermitteln
Hinweis:
Beim Einsatz einer Sonderlösung beachten Sie bitte die
separat beiliegenden Installationshinweise.
Die minimale Wandstärke des Mauerwerks bzw. die Länge
des Montagerohrs ist abhängig vom gewählten Außen-
wandabschluss oder der verwendeten Sonderlösung.
Außenwand-
Wandstärke*
abschluss
Außenhaube
Außenhaube mit
Steckadapter
Außenhaube Metall
Sonderlösung
Laibung
* Je nach baulichen Gegebenheiten und Wandaufbauten sind die not-
wendigen Wandstärken im Detail zu prüfen.
Hinweis:
Bei der Dach- oder Kellerlösung sind die benötigten
Wandstärke und Länge der Montagerohre individuell zu
bestimmen.
Länge
Montagerohr
205 mm
215 mm
245 mm
245 mm
210 mm
215 mm
290 mm
210 mm
A
A

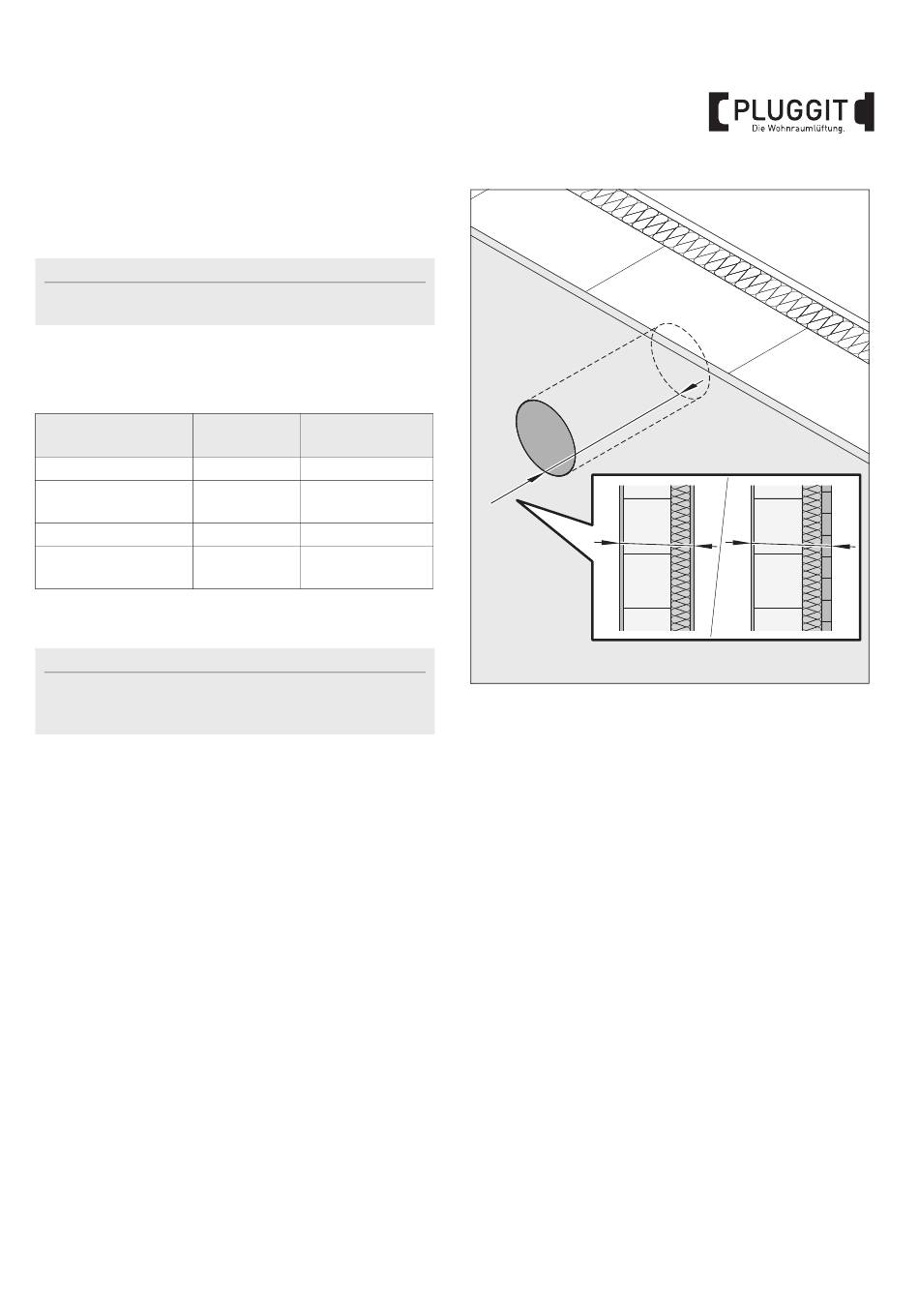

Ermitteln Sie die fertige Wandstärke A. Beachten Sie dabei
auch die Stärke des Innenwandaufbaus und die Fassaden-
stärke, siehe Seite 15.
A
M+P-26A-2505
17
