4.9.2.

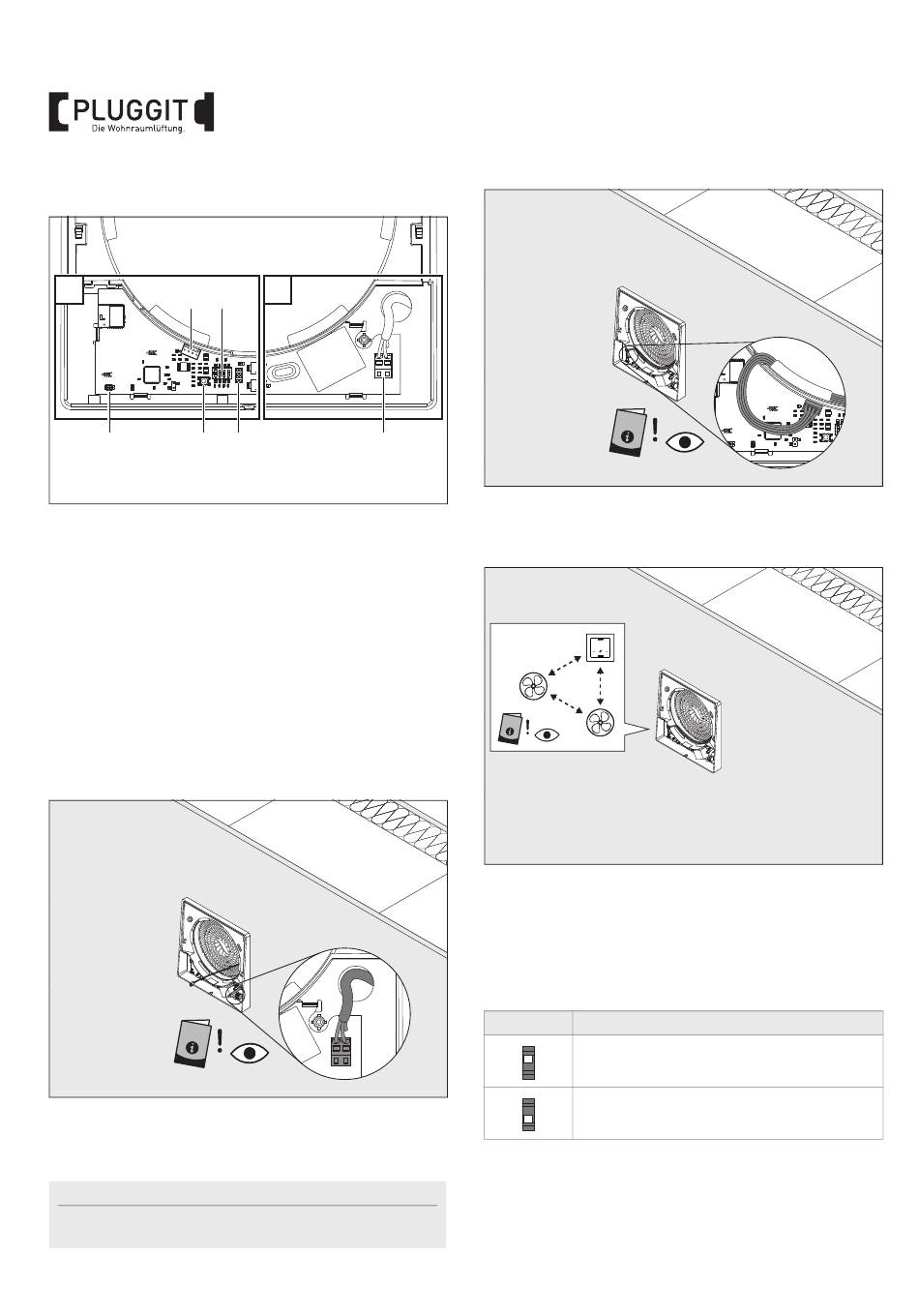

Innenblende ICV200IBE anschließen
A
2 4
1
3
A
12 V Bereich
1
Status-LED
2
Anschluss Lüfter-Einheit (Lüfterkabel)
3
Taster
• iconVent-Gerät konfigurieren
• Filterwechsel bestätigen
• iconVent-Gerät auf Werkseinstellung zurücksetzen
4
DIP-Schalter zum Konfigurieren des iconVent-Geräts
5
Anschluss Drucksensor (Optional)
B
230 V Bereich
6
Anschluss 230 V (Stromkabel)
1.
1. Schließen Sie gemäß der Beschreibung der Steuerung
das Stromkabel rechts an die Platine der Innenblende
an, siehe Seite 13.
Hinweis:
Wenn notwendig, das Erdungskabel auf eine Klemme
legen.
26
BIA iconVent 200
B
5
6
M+P-26A-2539
1.
2. Schließen Sie gemäß der Beschreibung der Steuerung
das Lüfterkabel links an die Platine der Innenblende an,
siehe Seite 26.
3. Fügen Sie das iconVent-Gerät dem Mesh hinzu, siehe
Seite 29.
4.9.3.
DIP-Schalter Innenblende ICV200IBE einstellen
Über den DIP-Schalter wird die Startrichtung des iconVent-
Geräts konfiguriert.
DIP 1
Startrichtung Zuluft
Startrichtung Abluft
Beschreibung
