4.7.2.

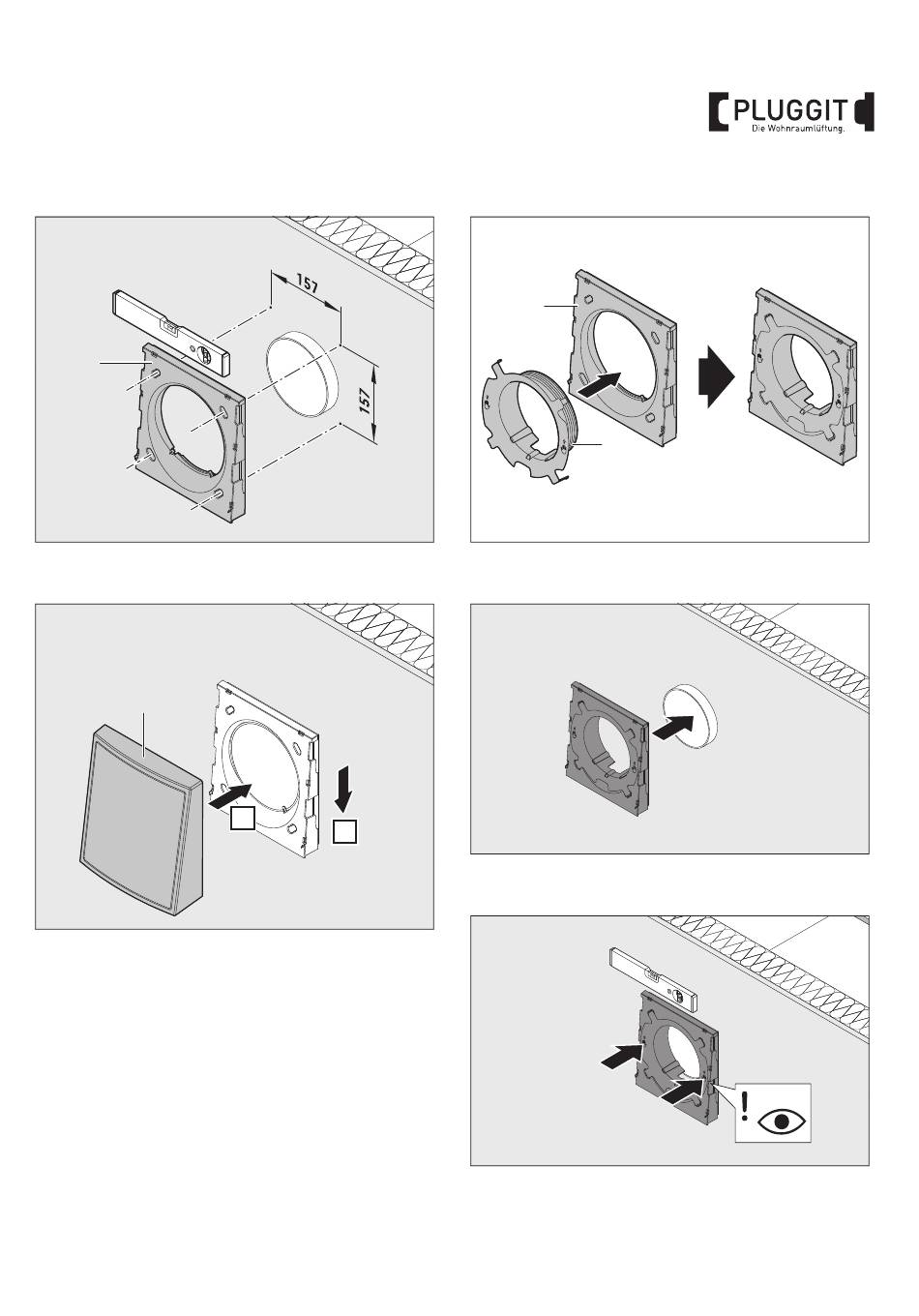

Außenwandanschluss verschraubt
1
1. Positionieren Sie den Rahmen (1) waagerecht über dem
Montagerohr und markieren Sie die vier Bohrlöcher.
2
2. Schrauben Sie den Rahmen fest.
3. Schieben Sie die Blende (2) so weit auf den Rahmen, bis
die Haken einrasten.
M+P-26A-2519
1
2
M+P-26A-2520
4.7.3.
Außenwandanschluss mit Steckadapter (Optional)
1
5
1. Stecken Sie den Steckadapter (5) von vorne in den
Rahmen (1) hinein, bis die vier Haken einrasten.
2. Schieben Sie den Rahmen mithilfe des Steckadapters in
das Montagerohr hinein.
3. Schieben Sie den Rahmen im gekennzeichneten Bereich
(Handsymbole) so weit in das Montagerohr hinein, bis
dieser bündig mit der Wand abschließt.
M+P-26A-2521
21
BIA iconVent 200
