3. SYSTEMÜBERSICHT
3.1.
KOMPONENTEN

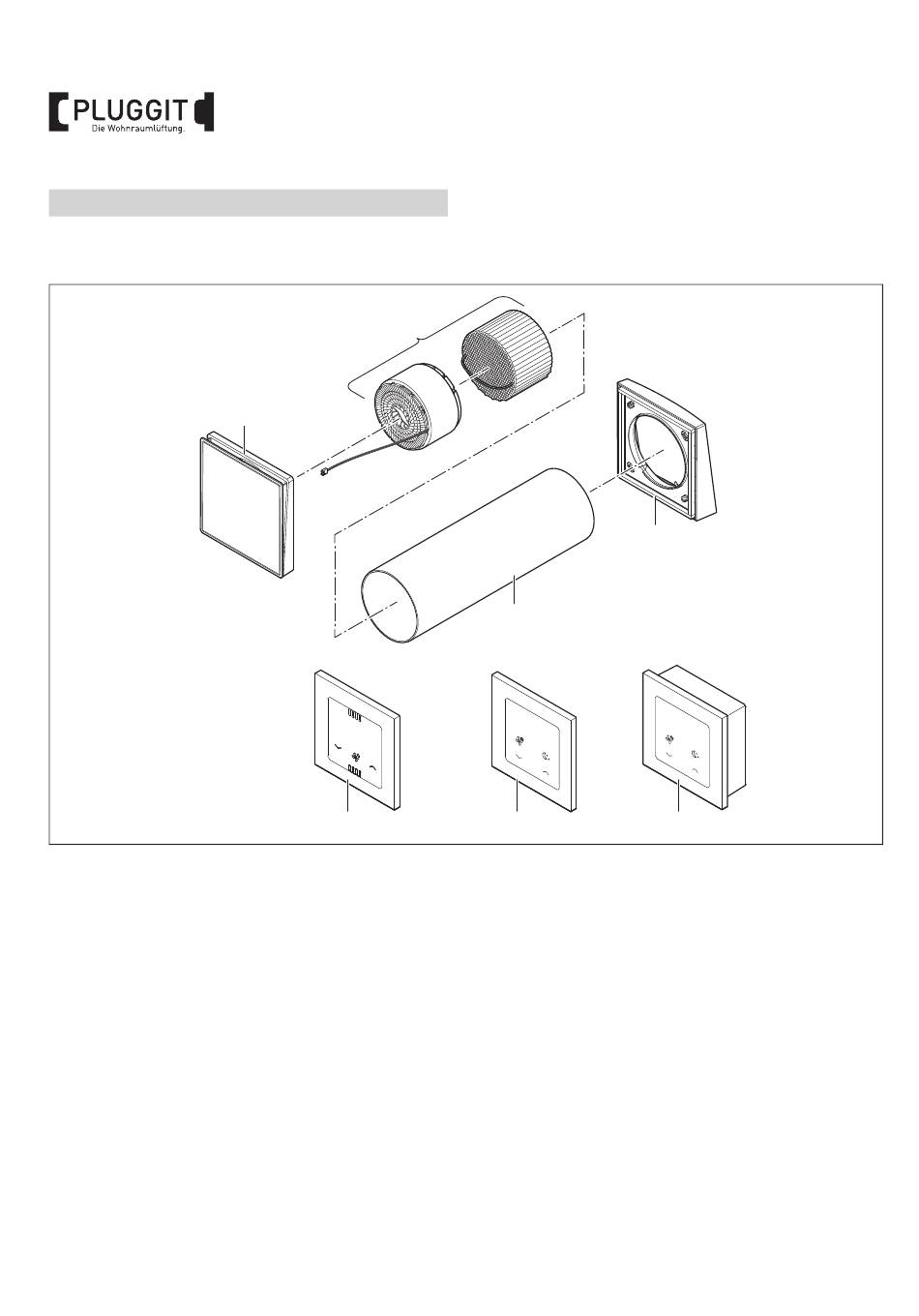

Beispieldarstellung
1
Montagerohr ICV160H5, ICV160H7, ICV160H10
2
Außenhaube ICV-AHW, ICV-AHA
3
Innenblende ICV200IBE (inklusive Hauptplatine)
4
Funktionseinheit ICV200BF
bestehend aus:
• Lüfter-Einheit
• Wärmetauscher-Einheit
5.1 Steuerung ICV200CCN
5.2 Steuerung ICV200CN
5.3 Steuerung ICV200CB
6
BIA iconVent 200
4
3
5.1
2
1
5.2
Das Einzelwohnraumlüftungsgerät besteht aus einer
Innenblende (3) mit integrierter Filterhalterung und Filter,
einer Funktionseinheit (4) besteht aus einer Lüfter-Einheit
und einer Wärmetauscher-Einheit sowie einer
Außenhaube (2).
Je nach Variante und Einbauart kann der Außenwand-
abschluss aus Kunststoff oder Metall sein. Darüber hinaus
gibt es spezielle Sonderlösungen.
Der Einbau erfolgt grundsätzlich in einer Außenwand.
Das Montagerohr (1), in das die Lüfter-Einheit und die
Wärmetauscher-Einheit hineingeschoben werden, wird fest
mit der Außenwand verklebt.
Alle Hauben und Blende dienen als Abschluss der iconVent-
Systeme und sorgen mit ihrer strömungsoptimierten Form
für eine effizientere Luftführung.
Die Steuerung der iconVent-Geräte erfolgt durch die
Steuerung ICV200CCN (5.1), ICV200CN (5.2) oder
ICV200CB (5.3).
5.3
M+P-26A-2629
